Вибромоторы из сотовых телефонов

Делимся опытом в каких устройствах и чем можно поживиться.
А так же где и почём приобрести компоненты.

Вибромоторы из сотовых телефонов

Сообщение setar » 06 окт 2004, 21:24

Как видно на фотографии моторчики одеты в маленькие резиновые чехольчики. На валу закреплён эксцентрик, два варианта запрессовки.

Вопросу его снимать будет посвещена отдельная тема

приобрести можно в ремонтных мастерских сотовых телефонов, мне достались по 50р.
Вложения

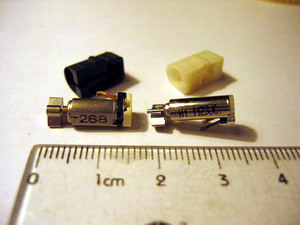

Моторчики со снятым резиновым чехольчиком

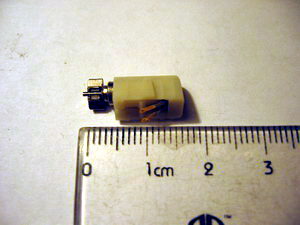

Тоже из siemens`a но другой вариант запрессовки эксцентрика

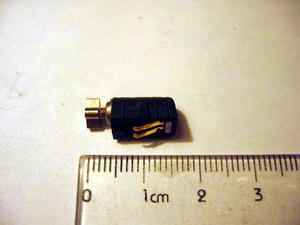

Вибросистема из телефона siemens
Аватара пользователя
setar
Site Admin

Сообщения: 9230
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Сообщение WWS » 17 ноя 2005, 20:21

Эксцентрики с неполным обхватом вала снимаются при помощи шила и плокогубцев
WWS

Сообщения: 26
Зарегистрирован: 16 ноя 2005, 19:01
Откуда: Новочеркасск

Сообщение Полный ламер » 07 дек 2005, 04:21

слушай...
а может ли такой девайс принять на себя нагрузку 50-150г???
Полный ламер

Сообщения: 75
Зарегистрирован: 23 сен 2005, 22:41
Откуда: москва

Сообщение -= Александр =- » 07 дек 2005, 04:56

Если ты смогешь сделать на него редуктор - вполне!  :wink:
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3664
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Сообщение WWS » 12 дек 2005, 17:40

можно попробовать сделать редуктор из старого электромеханического будильника "Старт". Шестерни там как раз...
WWS

Сообщения: 26
Зарегистрирован: 16 ноя 2005, 19:01
Откуда: Новочеркасск

Сообщение MEXAHuK » 05 янв 2006, 01:05

2 двигателя с эксцентриками нашел в джойстиках от SONY PS. Джойстики, правда, неоригинальные, поэтому движки стандартные китайскоигрушечные.
Там же на ручках управления стоят потенциометры. Возникла мысль использовать джойстик как пульт для пропорционального управления. Кто-нить пробовал ?
Аватара пользователя
MEXAHuK

Сообщения: 216
Зарегистрирован: 07 янв 2005, 23:39
Откуда: г.Норильск, Россия
прог. языки: Pascal, C, C++
ФИО: Раф Попов

Сообщение -= Александр =- » 05 янв 2006, 15:50

Делается это легко. Путем выкидывания штатной электроники и установки туда микроконтроллера. Или поиска в сети проекта подключения готового джойстика. Только там протокол какой-то хитрый и используются либо стрелки либо рычаги, одновременно штатная электроника не тянет. Я просто порезал там на плате все дорожки от кнопок и рычагов и проводами к микроконтроллеру припаял. Вроде Мега8 там у меня стояла, щас уже не помню, а джойстик этот не у меня сейчас...
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3664
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Сообщение MEXAHuK » 05 янв 2006, 22:02

Делается это легко. Путем выкидывания штатной электроники и установки туда микроконтроллера.

Ну для меня это будет не так то просто, МК я только начал осваивать :)
Только там протокол какой-то хитрый и используются либо стрелки либо рычаги, одновременно штатная электроника не тянет.

Да, конечно, я имел в виду использование родных механики, кноповок и потенциометров. А схему свою паять.
А как у тебя было реализовано управление ? По проводам ?
Я хочу попробовать передатчик запихнуть, но, похоже, в штатный корпус не вписаться  :roll: Если только вынести отсек питания наружу.
Аватара пользователя
MEXAHuK

Сообщения: 216
Зарегистрирован: 07 янв 2005, 23:39
Откуда: г.Норильск, Россия
прог. языки: Pascal, C, C++
ФИО: Раф Попов

Сообщение -= Александр =- » 05 янв 2006, 22:50

Было по проводам, потом радио сделать хотел, но руки не дошли. Чипы припаял, а настроить не получилось. Так с того времени и не пробовал больше...
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3664
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич
