магниты говоришь

выпаял два вида транзисторов, но какие они? где какие выводы?

T236BJ
T236KD

(черные параллелепипеды, два узких выводов с одно стороны, один широкий с другой)

есть таблицы маркировок СМД элементов, там ищи.

те "черненькие квадратики" irf ключи не поленись маркировочку то на них прочитай)) пол ампера на 20 вольт чтоли) короче есть на них даташиты...

Добавлено спустя 2 минуты 13 секунд:
такое же не так давно раздербанил))) до подшибникофф

собсна хотел побыстрому сделать лайнтрейсера... но видимо уже не выйдет.. на рынке прикупил два движка с червяком и шестерней на борту... все вроде было ок... но у одного толи обмотка погорела, толи еще чего.. в общем 1 полюс у него не пашет... но вот такую полезность я успел сотворить

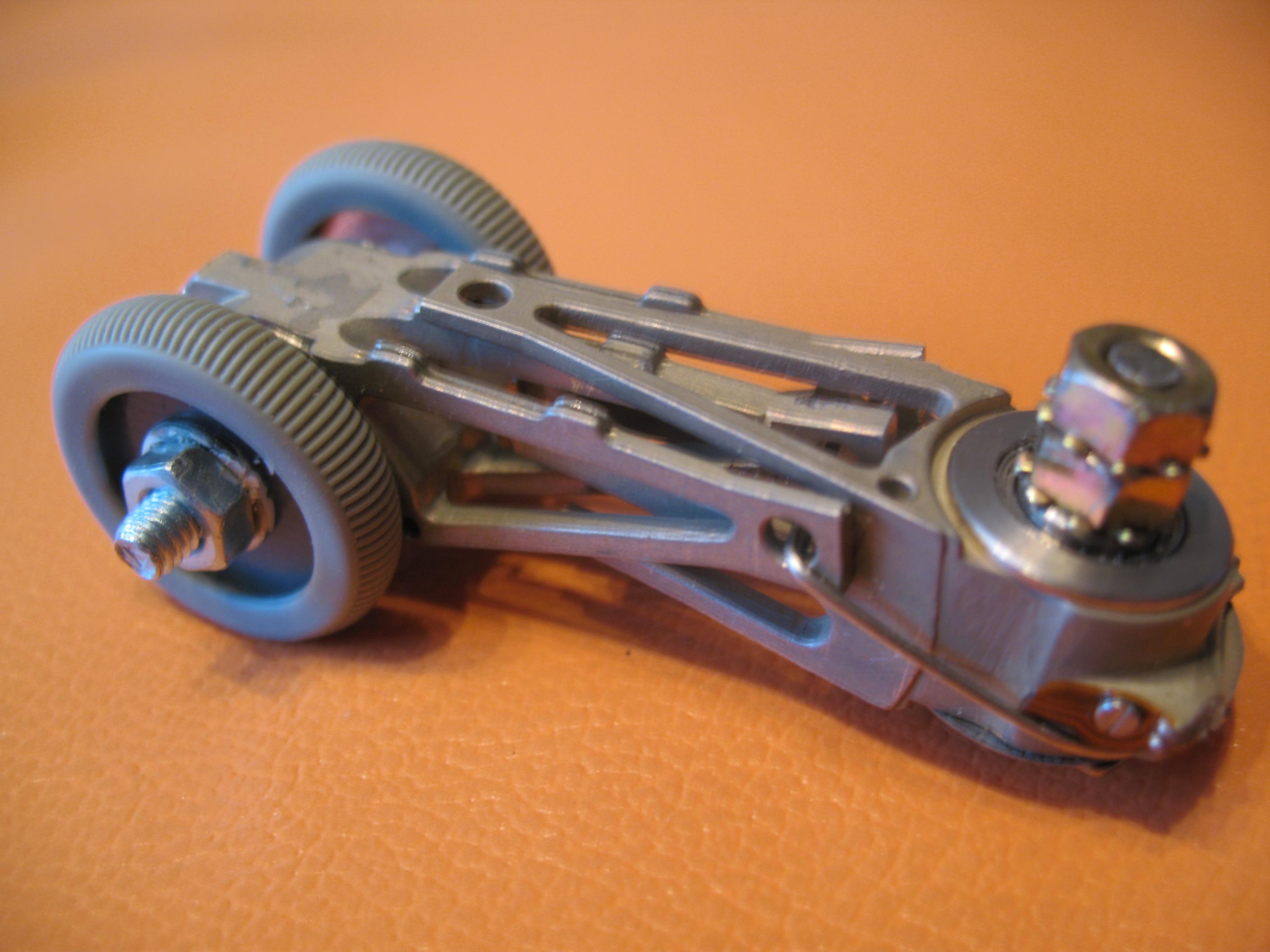

делается из 2-х держателей головок из винтов.. там довольно шикарный подшипник, а как рас входит винт М3...
колеса - от мышек, точнее "покрышка" от мышки а диски из текстолита выточил, методом обкусал заготовку кусачками, просверили дырку по центру, закрепил на винте М3, зажал последний в шуруповерт и об напильник стачивал до круга нужного диаметра... пыльная работенка...

между собой две этих консольки от головок винта скреплены очень тупо.. лишнее отломано и вставлены одна в другую, да притянуто методом разогнутой скрепки..

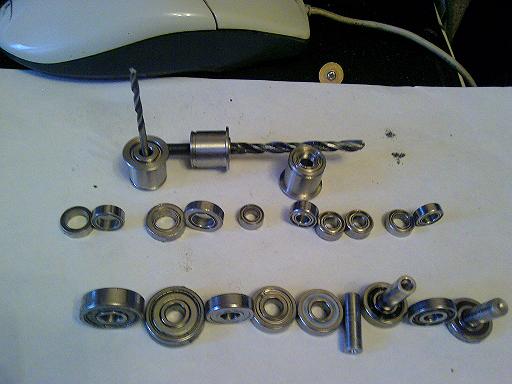

микросхема памяти однократно програмируемая -выкидывай, из готовых блоков неплохие шпинделели под цанги получатся у них внутренний 4 мм)) осталось только винт рассверлить на пару десятков меньше чем рабочее сверло, прорезать крестом, и гайкой там зажать, хотя токарный вариант был бы предпочтительней,

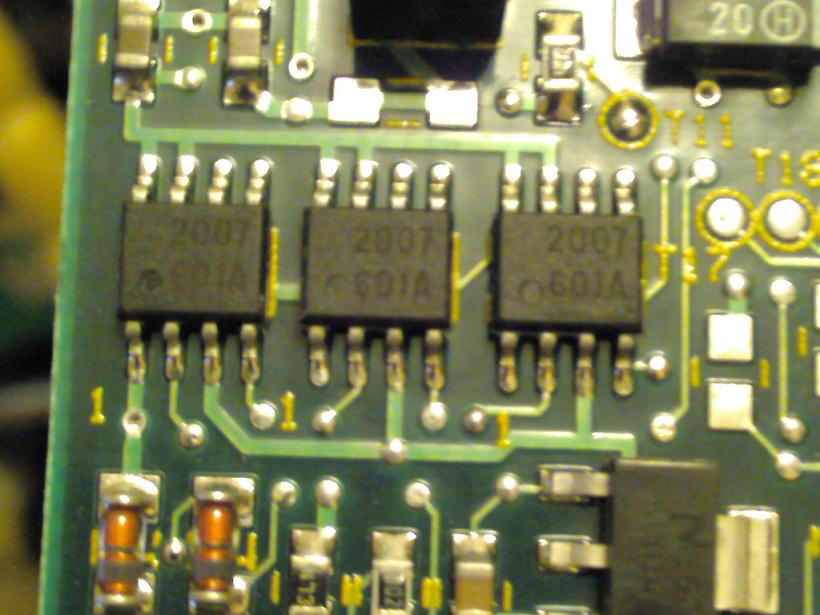

и если вас не затруднит выскажите ваше мнения по поводу, что за микрухи стоят , них
через них шло силовое управление на катушку головок и на обмотки двигателя шпинделя,теоретически понятно что там н -мост ,а практически..

кури даташит на IRF7309 и подобные...
ащущение что они не в мост а в параллель...

Катушка привода головки не через Х-мост точна питаеца... там же пропорциональное управление..

там три однотипных канала ,но два из них движок гоняют, а еще один катушкой размахивает..
не раскуривается даташит ,причем много у меня подобных платок...

нашел только это может кто по аналогии подключения поможет определиться..
