Контакты с пружиной

Сообщение blindman » 14 окт 2008, 07:02

Как правильно называется такая штука и где ее можно купить в России?

http://www.sparkfun.com/commerce/produc ... ts_id=8870

These 33mm (1.3") spring loaded pogo pins are great for programming and applications where you don't always want headers soldered onto your boards. We use them for our programming jigs in production. The pins fit snugly into most standard perf board holes. Solder them just like you would normal wire.


Эти подпружиненные контакты длиной 33mm (1.3") прекрасно подходят для внутрисхемного программирования и других применений, когда пайка штыревых соединителей на плату нежелательна. Мы используем их в приспособлениях для программирования выпускаемых нами устройств. Контакты легко устанавливаются на стандартную макетную плату и паяются как любые другие контакты.


Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: Контакты с пружиной

Сообщение FireFly » 14 окт 2008, 13:05

у них и купи - в россию высылают, доставка не дорогая
в России таких не встречал
Домашняя робототехника - RoboZone.SU
горючее...- пиво... много... :)
Аватара пользователя
FireFly

Сообщения: 1576
Зарегистрирован: 19 июн 2005, 18:27
Откуда: Камышин

Re: Контакты с пружиной

Сообщение FireFly » 19 окт 2008, 10:03

кстати давеча ковыряя коллекцию дохлых мобильников обнаружил подпружиненые контакты во многих агрегатах - аккумы подключаются :wink:
Домашняя робототехника - RoboZone.SU
горючее...- пиво... много... :)
Аватара пользователя
FireFly

Сообщения: 1576
Зарегистрирован: 19 июн 2005, 18:27
Откуда: Камышин

Re: Контакты с пружиной

Сообщение avr123.nm.ru » 19 окт 2008, 12:33

и под симками тоже подпружинены.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Контакты с пружиной

Сообщение blindman » 19 окт 2008, 13:07

Тут тема совсем другая. С такими контактами как на фотке можно сделать приспособу для программирования девайсов с МК при мелкосерийном производстве, не запаивая туда разъем, просто сделав площадки с отверстиями. энд юзер потом туда может сам запаять штыри если ему надо
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: Контакты с пружиной

Сообщение FireFly » 19 окт 2008, 13:59

ну дык и я про что - в мобилках типа таких же и стоят (правда в разных моделях то же разные по длинне и диаметру) - телескопические.
В симках не встречал телескоп. контакты - там обычно скользящие
Домашняя робототехника - RoboZone.SU
горючее...- пиво... много... :)
Аватара пользователя
FireFly

Сообщения: 1576
Зарегистрирован: 19 июн 2005, 18:27
Откуда: Камышин

Re: Контакты с пружиной

Сообщение blindman » 19 окт 2008, 14:06

Покажь фотку, а ? У меня штуки три мобильника раздолбанных валяются, везде контакты под акб в виде полосок пружинящих
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: Контакты с пружиной

Сообщение Myp » 19 окт 2008, 14:16

у филипса ксениума 9@9е 4 контакта таких под акк
да и сам кумулятор там забавный стоит
1000 мАч литивый с ДВУМЯ контактами, только плюс и минус, без всяких там выводов терморезистора

вот кстати за 15 рублей 5 подпружиненных контактиков
можно взять 2 штуки, отрезать/склеить и получить удобную колодку для программирования.

http://www.chipdip.ru/product0/727072969.aspx
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15944
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Контакты с пружиной

Сообщение avr123.nm.ru » 19 окт 2008, 14:22

вытащить из цилиндра замка :ROFL:
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Контакты с пружиной

Сообщение FireFly » 19 окт 2008, 14:26

ну вот наподобие того что Мур обозначил
фотки могу завтра сделать - щас фотика нет под рукой
еще в КПК HP rx1950 6-ти контактная колодка под аккум аналогишного типа имеецо
Домашняя робототехника - RoboZone.SU
горючее...- пиво... много... :)
Аватара пользователя
FireFly

Сообщения: 1576
Зарегистрирован: 19 июн 2005, 18:27
Откуда: Камышин

Re: Контакты с пружиной

Сообщение blindman » 19 окт 2008, 14:50

В принципе понятно. Щас вспомнил - в мотороле Е398 так подключался блок динамиков.
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: Контакты с пружиной

Сообщение FireFly » 22 окт 2008, 10:40

Блин, забыл про фотки :(
вот короч то что опознано
Есть еще, но металлолом достоверно не опознается - убито вусмерть :D да и особой разницы нету +- размеры.
Вложения

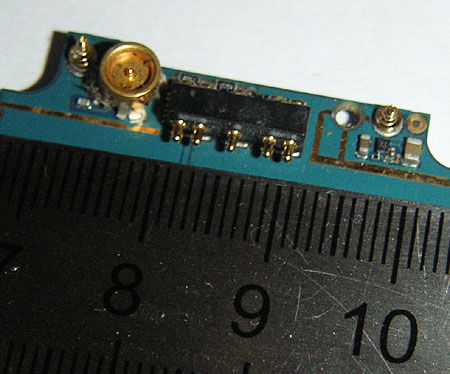

контакты аккума SonyEricsson Z800

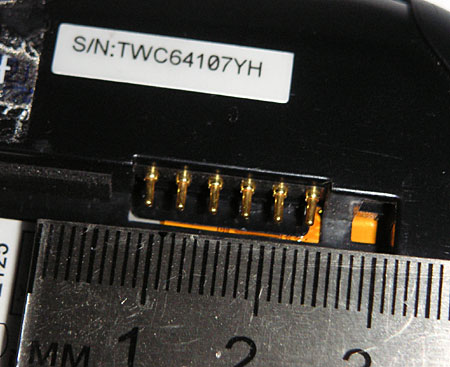

контакты аккума от КПК HP RX1950
