Что можно вытащить из КСЕРОКСОВ

quarz » 01 дек 2007, 22:19

Выкладываю фотки, что удалось нарыть в 2х ксероксах. Сами аппараты древние, один был с селеновым барабаном, второй - с лазером.
Ксероксы безвозмездно предоставлены Езнатаком, большое ему за это спасибо

Вложения

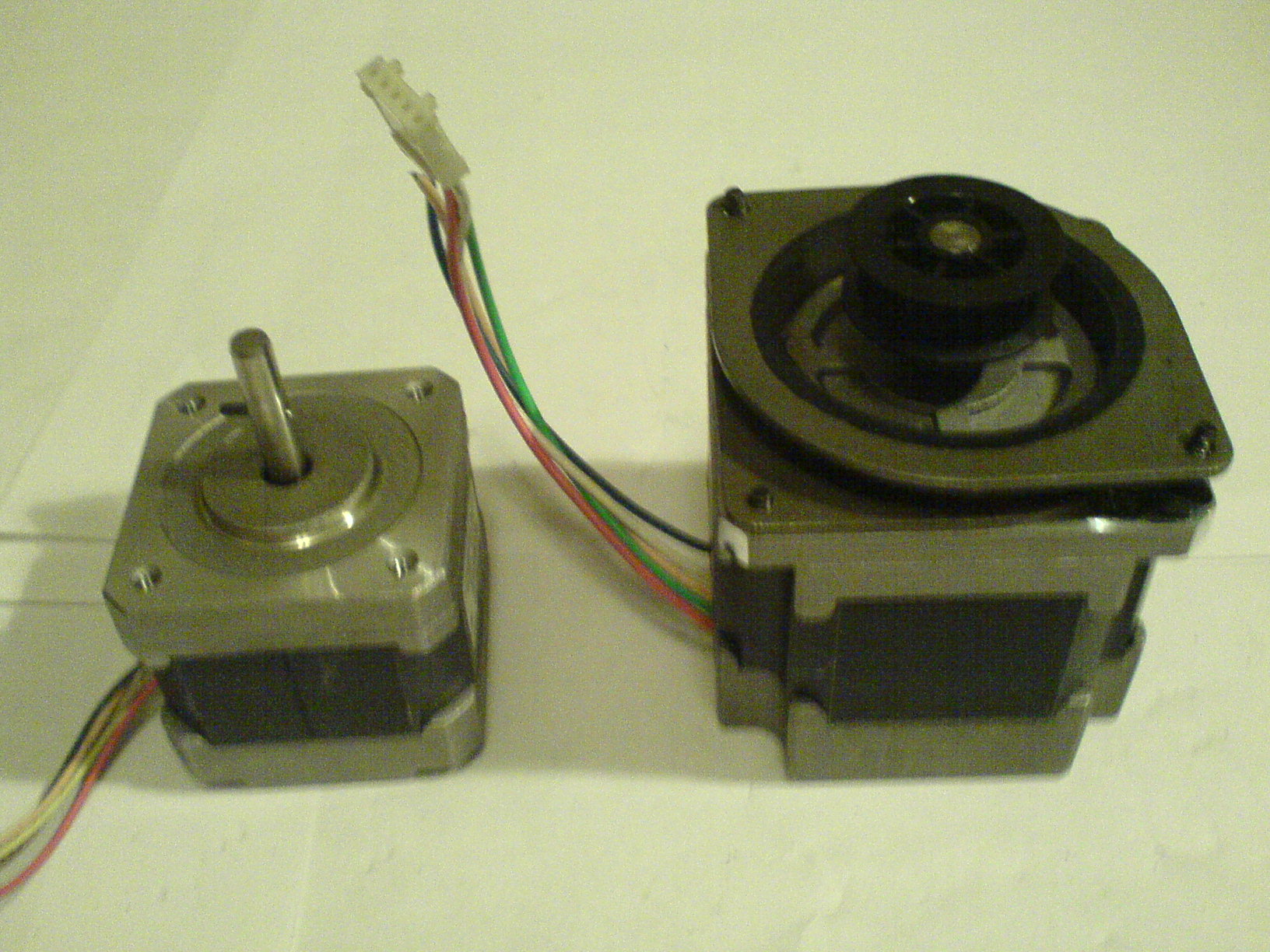

Шаговые движки. Тот что слева - с понижающим редуктором, питание у обоих 24В

Шаговые движки

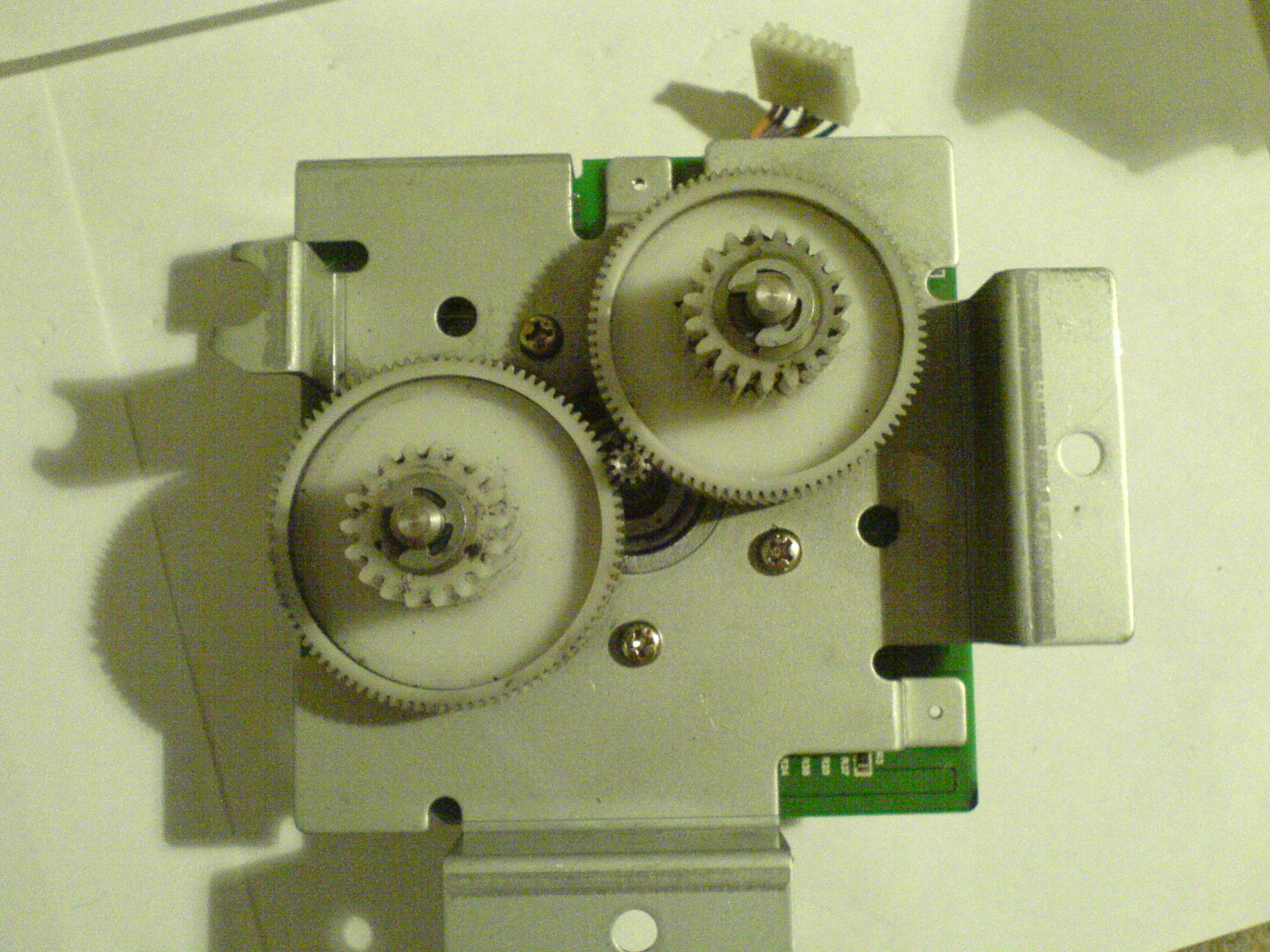

Другой шаговый двиг с контроллером и редуктором. Тоже 24В.

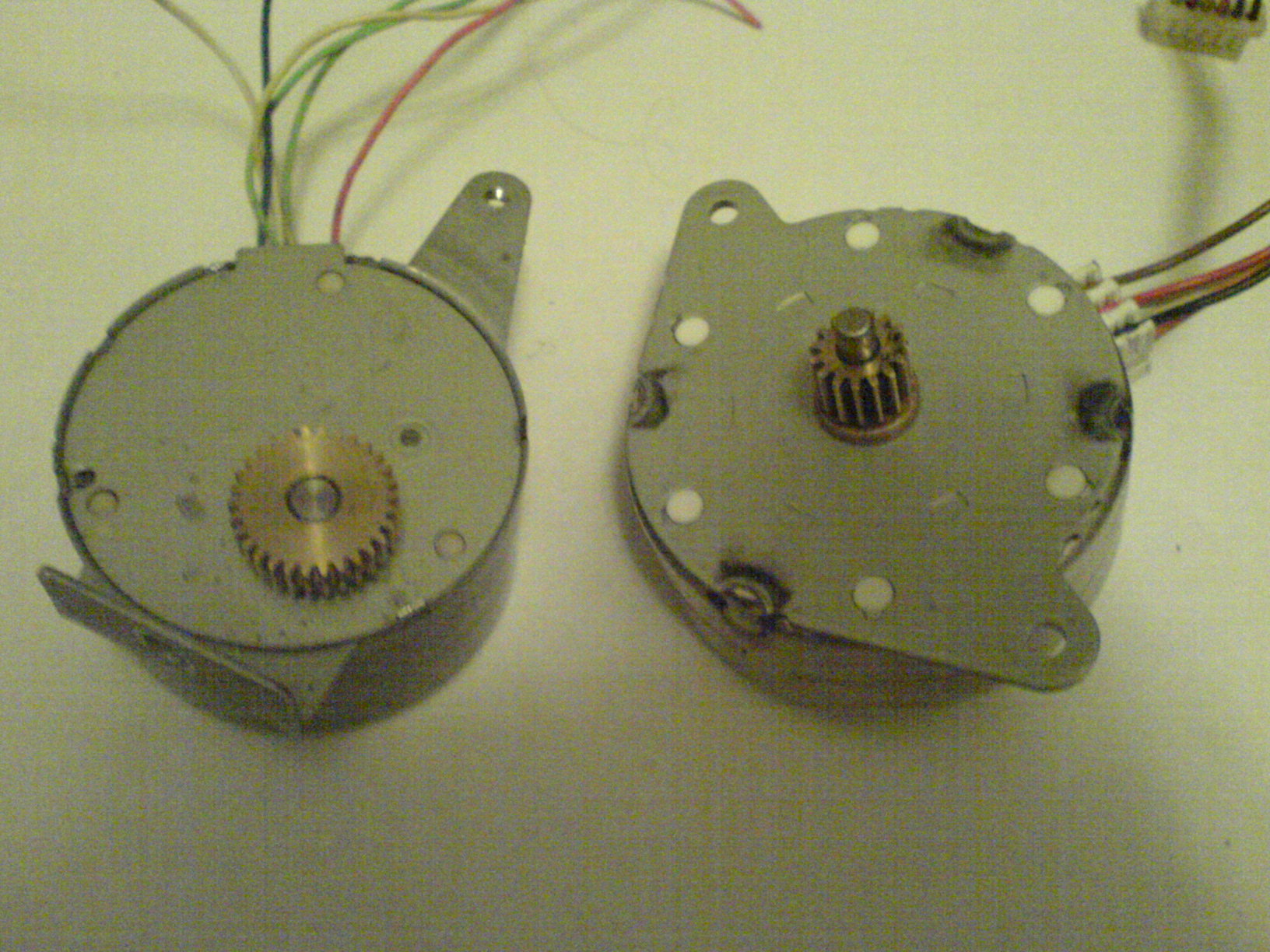

Мотор-редукторы. Питание 24В, обороты - 1.8 RPM )))) Внутри - червяк + 4 понижающие шестерни

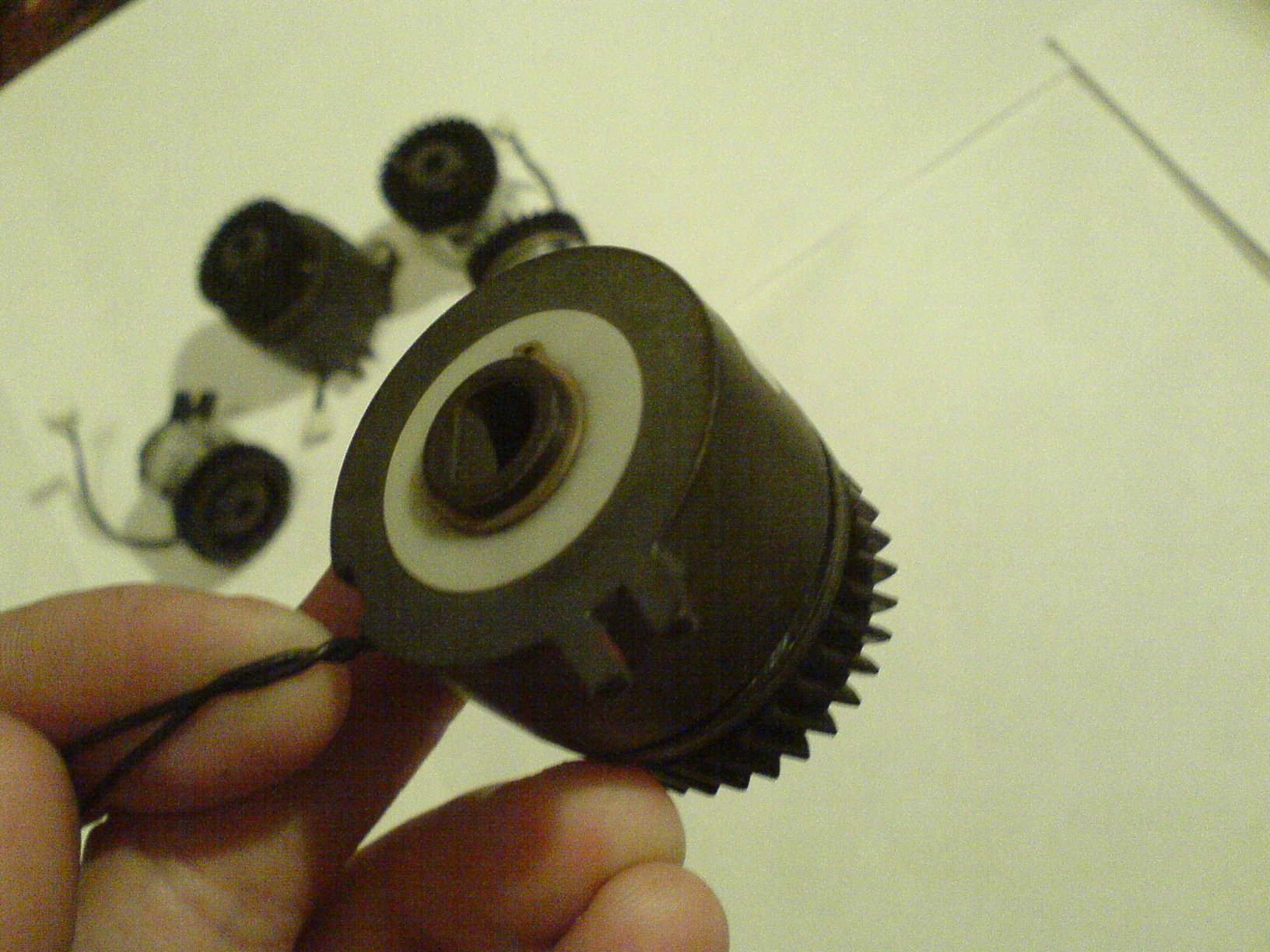

Интересные сцепления:

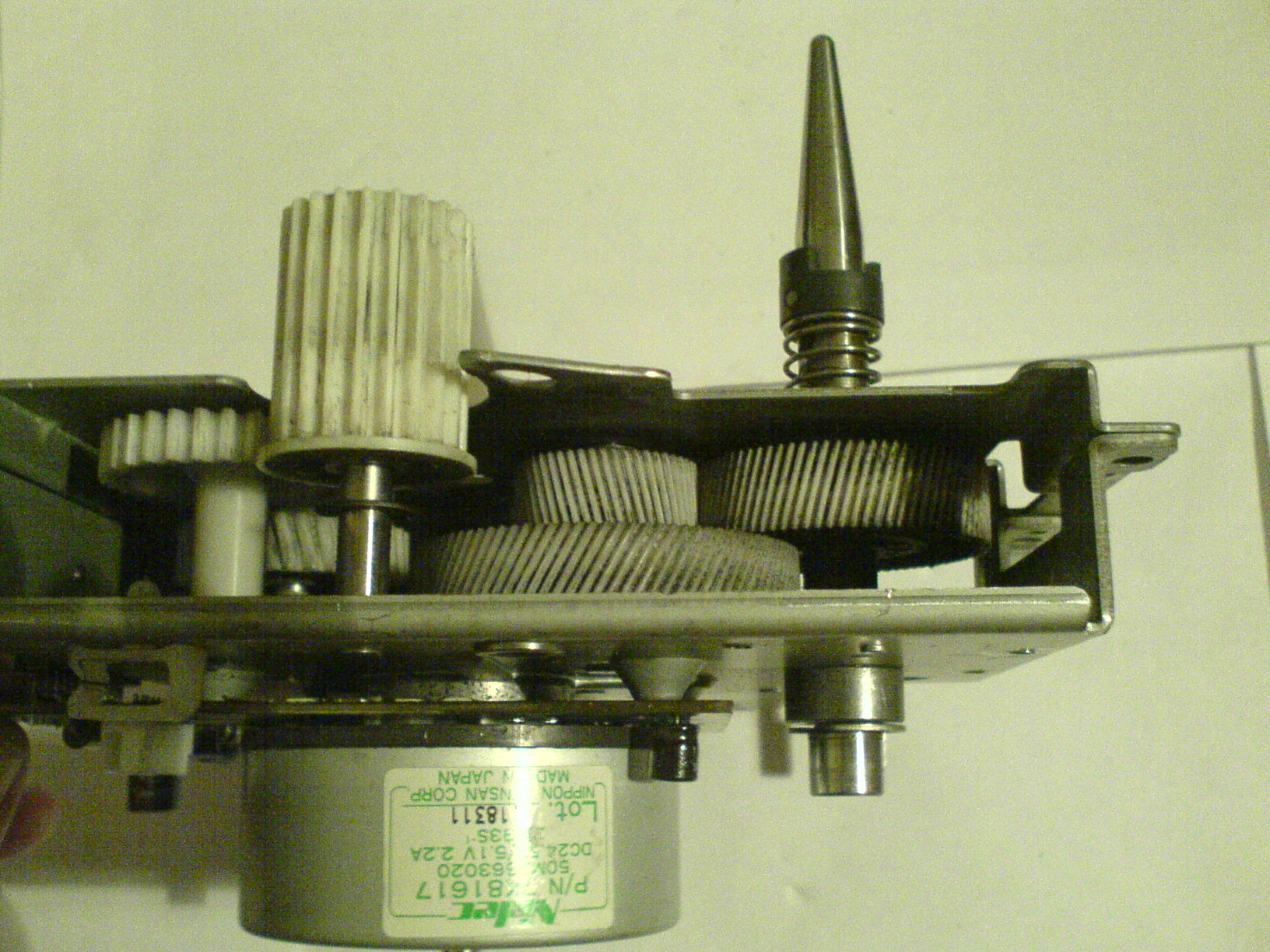

На фотке видно, что с одной стороны - шестерня, с другой - отверстие под вал. Пока напряжения на контактах нет - вал и шестерня вращаются независимо, при подаче напруги - они сцепляются.

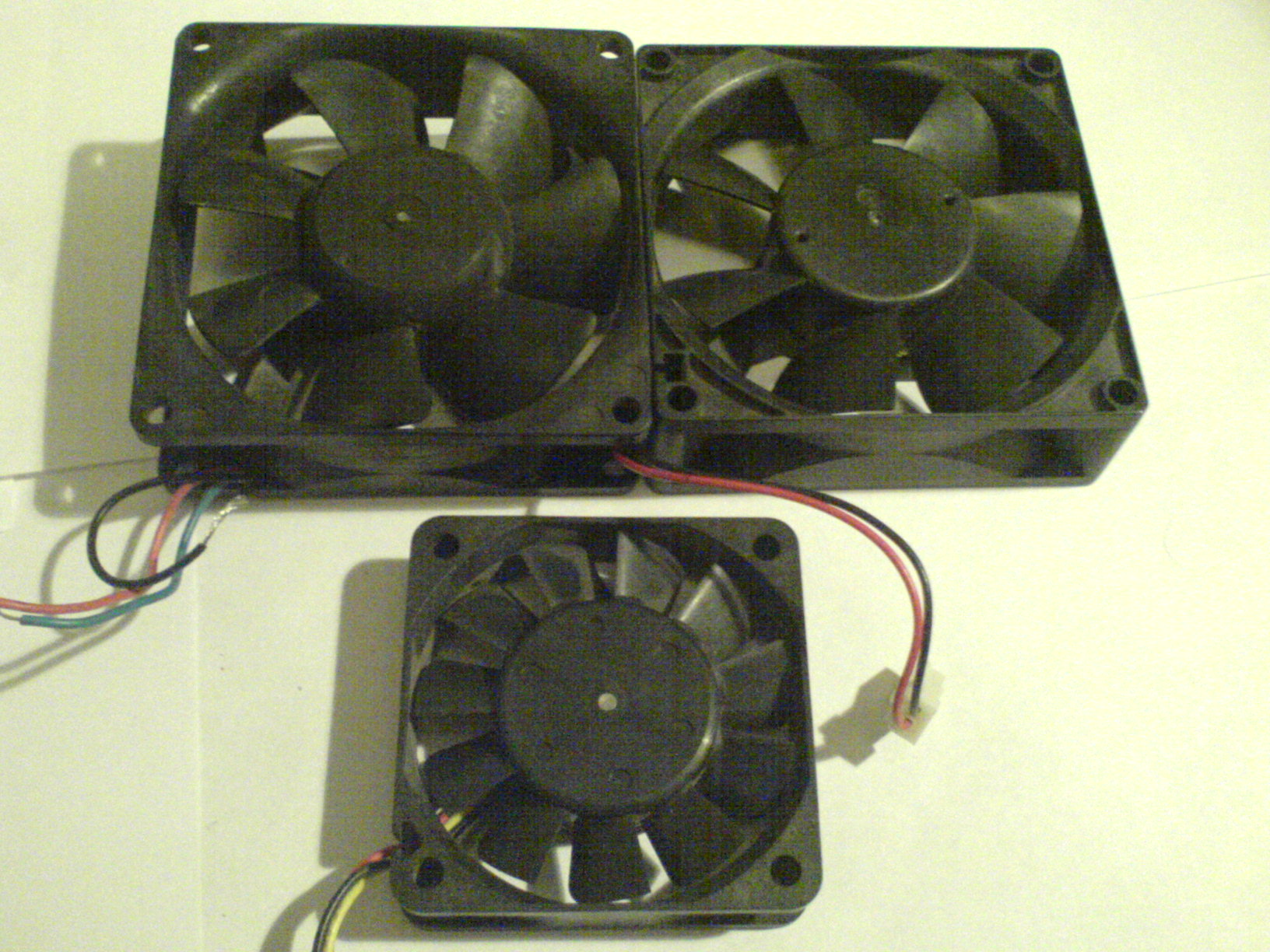

Кулеры

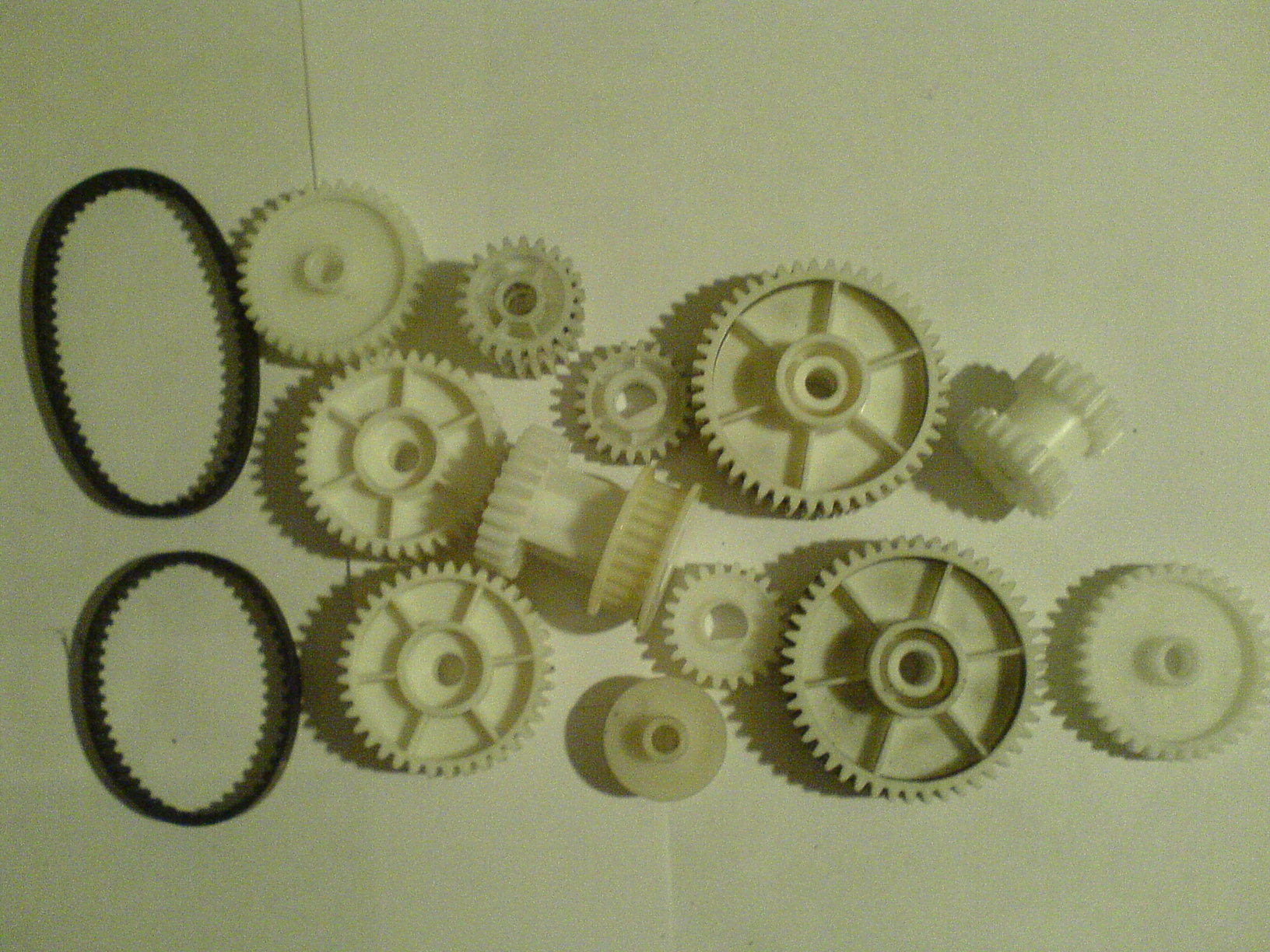

Шестеренки и зубчатые ремни:

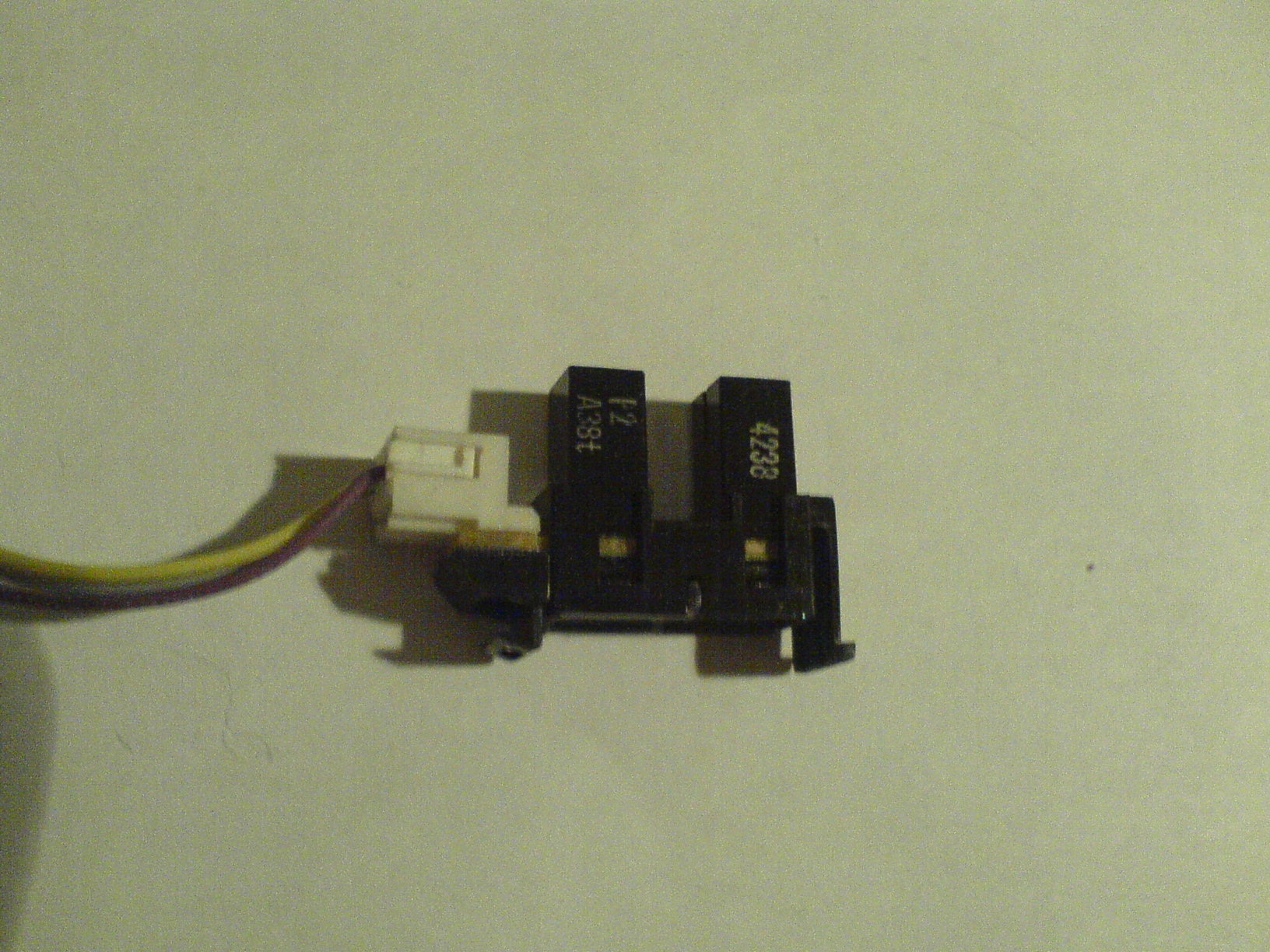

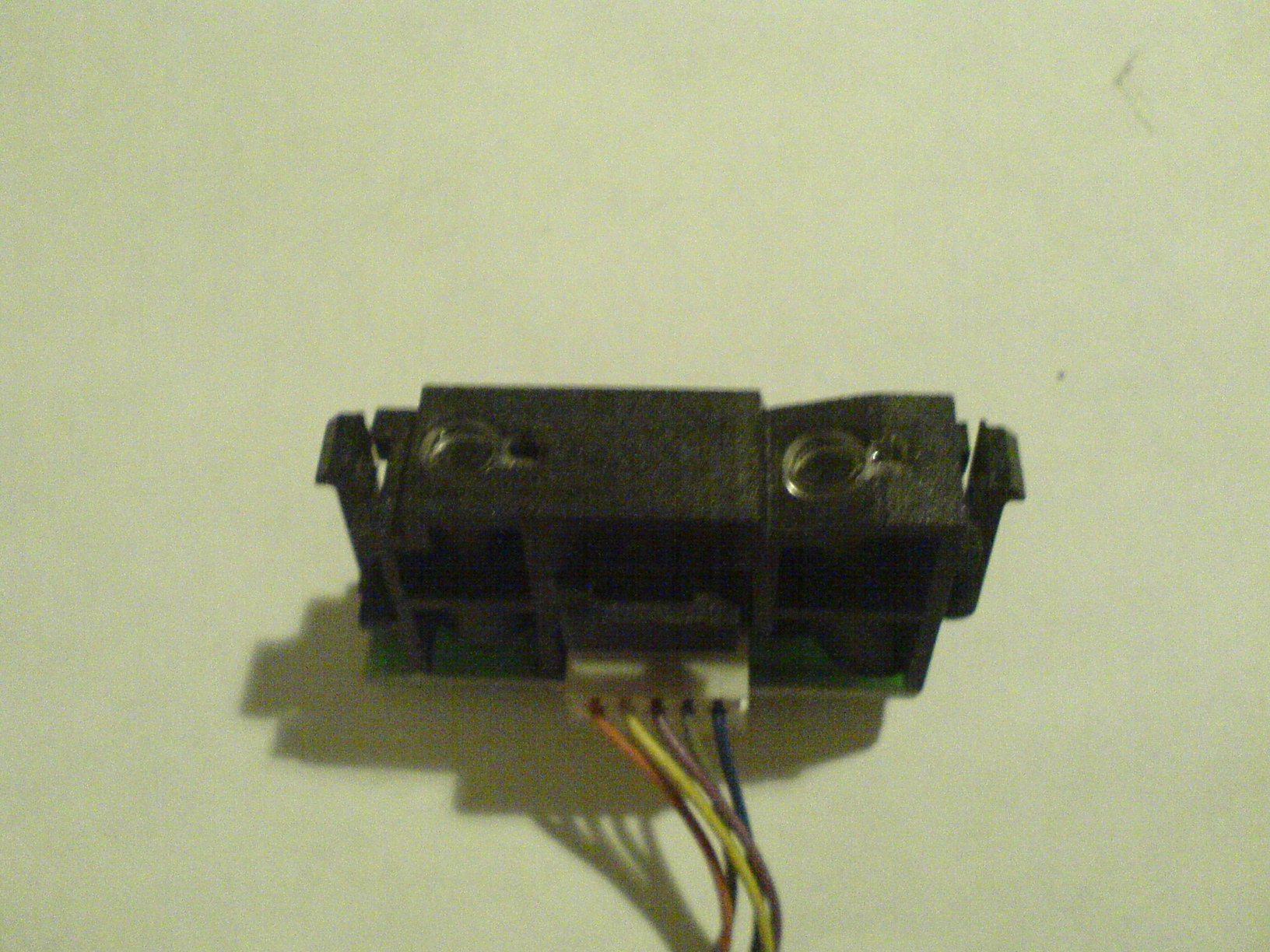

Оптопары на просвет

Оптопары на отражение

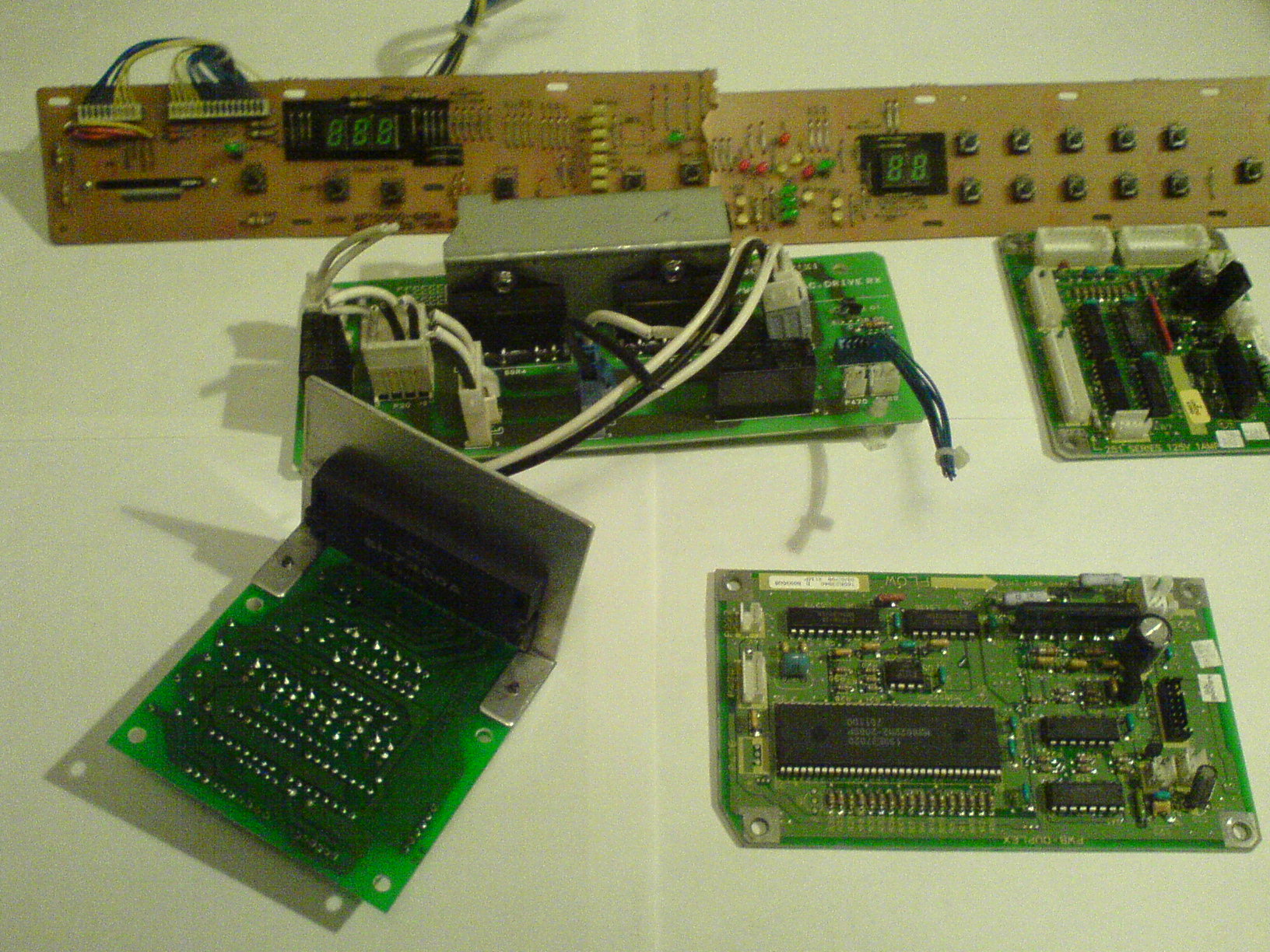

Куча плат, блок питания - и так понятно.
