Центральный замок авто, актуатор Saturn MS-5nt

Делимся опытом в каких устройствах и чем можно поживиться.
А так же где и почём приобрести компоненты.

Центральный замок авто, актуатор Saturn MS-5nt

Сообщение Digit » 01 ноя 2007, 18:51

Купил сабж в магазине VideoVox (ссылка на сам актуатор).
Он у них стоит 79 рублей.
Запал на них из-за описания:
Электропривод для замков дверей пятипроводной
  • Корпус из ударопрочного пластика
  • Высокая надежность работы червячной пары при любых температурах
  • Бесшумная работа
  • Развиваемое усилие 6 кг

Жирненьким выделил, что привлекло. Причем такое описание не только на сайте этого магазина (который практически официальный продавец от производителя), т.е. вариант опечатки исключен.
Так вот. ЗАСАДА! Никакой червячной пары в нем нет! Видать в документах от производителя то же самое... Безграмотность, блин! Рисунок на сайте не соответствует реальному актуатору, а похоже показывает актуаторы серии Saturn MS-200 (176 рублей за штуку). У них по описанию усилие больше (10кг) и если верить картинке, устройство таково, что движок торчит не перпендикулярно, а "вдоль" штока. А значит там должна быть червячная пара. Думаю купить для вскрытия в скором будущем. (если кто-то с ними дело имел и знает, что червяка там нет - отговорите меня срочно! :))
Актуатор собран на заклепках. Я его разобрал с горя и в надежде, что все ж там будет "хитрый червяк". Устройство традиционно. Единственный плюс - ось промежуточной шестерни сидит в съемном пластике, имеющем опоры под движок. В итоге, на основе актуатора реально собрать хороший редуктор (проверенным методом "отрежь все лишнее").
Фотки всех внутренностей есть. Могу выложить, если надо.
злой полицейский
Аватара пользователя
Digit

Сообщения: 3339
Зарегистрирован: 27 ноя 2004, 00:42
Откуда: совсем Москва
ФИО: Григорий

Re: Центральный замок авто, актуатор Saturn MS-5nt

Сообщение Digit » 01 ноя 2007, 18:54

Да, и еще.
Поиск в инете по маркировке на движке ничего не дал.
Маркировка:
Код: Выделить всёРазвернуть
PEOOAABN
0610160
злой полицейский
Аватара пользователя
Digit

Сообщения: 3339
Зарегистрирован: 27 ноя 2004, 00:42
Откуда: совсем Москва
ФИО: Григорий

Re: Центральный замок авто, актуатор Saturn MS-5nt

Сообщение Digit » 01 ноя 2007, 19:04

В общем решил чуток фоток положить, чтоб тема без картинок не осталась...

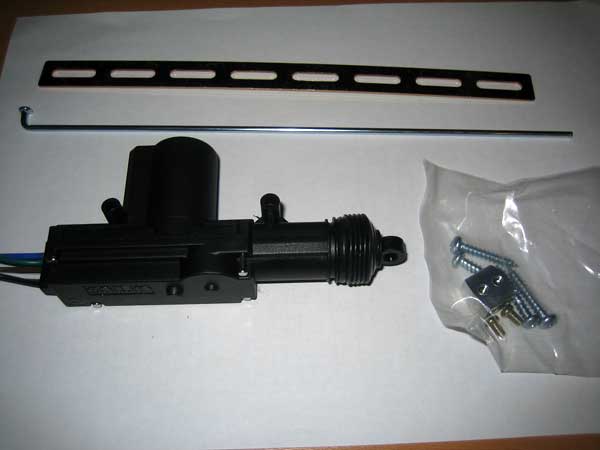

Комплект поставки:
Комплект поставки

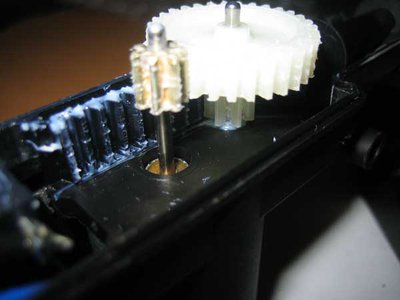

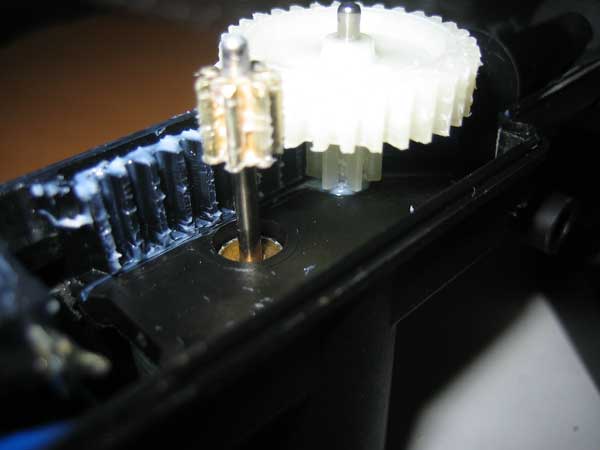

Вот он привод в актуаторе:
раскурочил

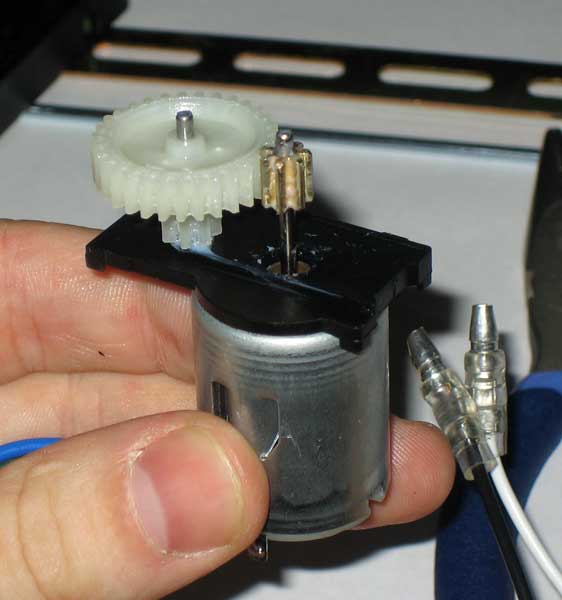

Движок + пластиковая хрень, держащая оську + промежуточная шестеренка = почти готовый редуктор на 12 вольт
движок с промежуточной шестеренкой
злой полицейский
Аватара пользователя
Digit

Сообщения: 3339
Зарегистрирован: 27 ноя 2004, 00:42
Откуда: совсем Москва
ФИО: Григорий

Re: Центральный замок авто, актуатор Saturn MS-5nt

Сообщение MegaBIZON » 02 ноя 2007, 02:43

Барахло.
У них регуляторно белая шестерня лишается зубов по внешнему радиусу.
Аватара пользователя
MegaBIZON

Сообщения: 6083
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: Центральный замок авто, актуатор Saturn MS-5nt

Сообщение Digit » 06 ноя 2007, 17:23

Ых! Пасиб :)
