О схеме "оцифровки" сигнала в мышке "Мицуми" - там стоит BA10339 - 4 копаратора в soic14 -
аналог LM339. Питание 5 вольт (реально 5.7 вольт).

Все входы "-" 4 копараторов соединены вместе и подключены на землю резистором 15 кОм и на питание резистором 47 кОм.

Выходы фототранзисторов заземлены резисторами 15 кОм и подключены на входы "+" компараторов и еще резистором 100 кОм к выходу своего компаратора для создания ПОС.

Выходы копараторов "подтянуты" к питанию резисторами 47 кОм.

=======

Есть объедененная щелевая птопара TCUT1200 - стоит всего 30 руб в розницу - efind.ru - в ней тоже фототранзисторы.

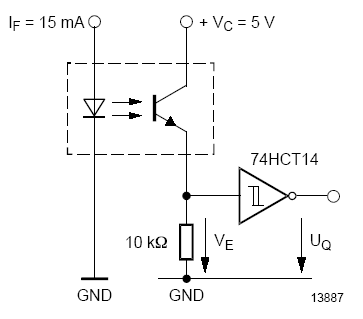

TCUT1200 в даташите имеет более простую схему - тригер шмитта 74hc14 это как вход AVR - т.е. можно и так включить.

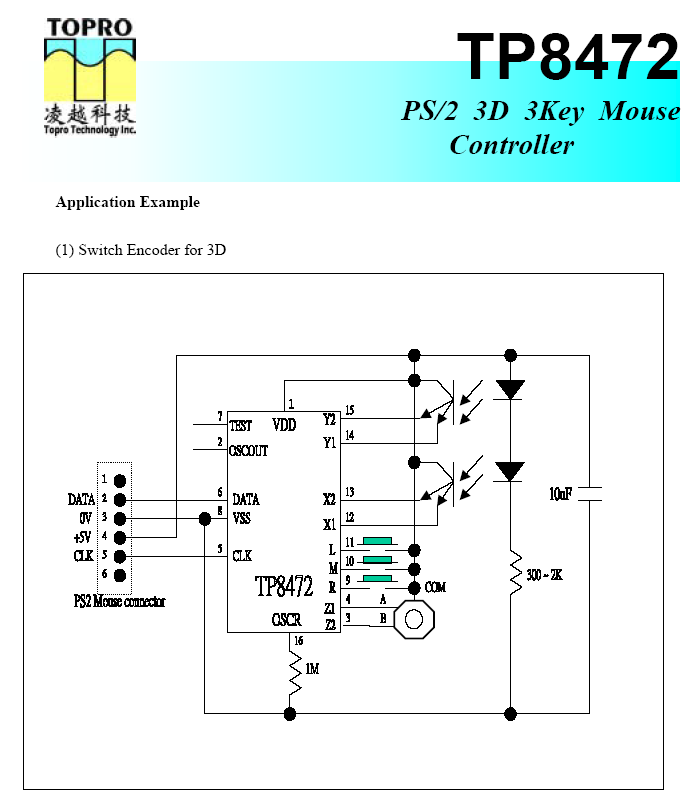

Вот схема на эту же тему ( искал, когда сам делал энкодеры). Я взял колеса от двух мышек Genius (Netscrol+, очень распространенные), с одной стороны каждого колеса поместил диод из той же мыши ( диоды кстати там уже с небольшими линзочками), с другой- сдвоенный фототранзистор ( правда, общий вывод по центру вроде). В итоге, конструкция получилась практичной и простой в изготовлении, но очень неточной ( всего 10 прорезей на оборот колеса). Теперь пытаюсь придумать нормальный алгоритм обработки этого дела, начинаю с езды по прямой.

avr123.nm.ru писал(а):А на плате Т1 написано:

у той, что разглядывал дома x1 x2 y1 y2 было написано....

Может есть и такой и такой датчик, а какой стоит ведомо только тому, кто их собирал?

О! точно!
мое предположение было верным

В общем похоже, что стоит в сборке - фототранзисторы или фотодиоды зависит от производителя

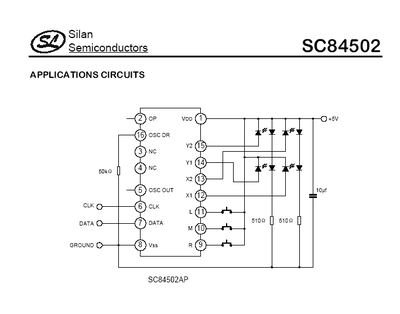

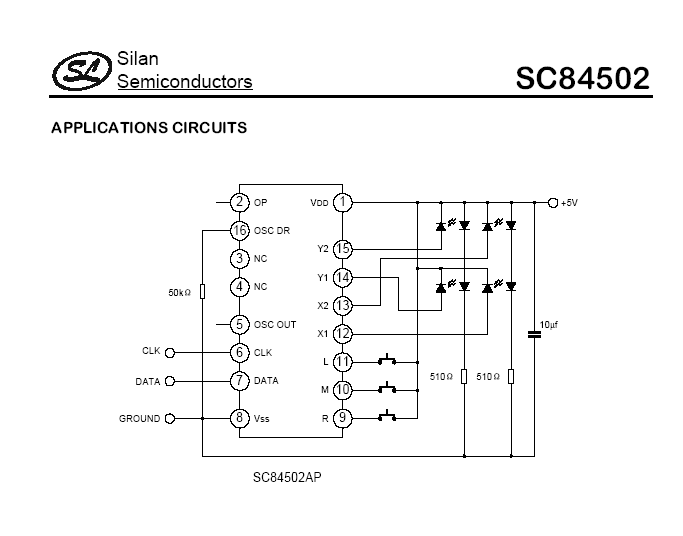

вот скрин из другого даташита:

Блин, ну и почему оно перестало у меня все работать???

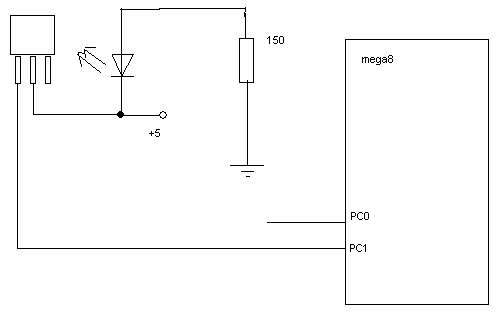

Собрал себе для тестов вот такую схемку - вообще мега не реагирует, даже если сенсору в морду посветить.
Подтягивающие на C включены. AVCC запитано.

До этого что-бы сигнал пропал нужно было в ванной спрятаться, а сейчас вообще ну никак.

Guriy писал(а):Собрал себе для тестов вот такую схемку - вообще мега не реагирует, даже если сенсору в морду посветить. Подтягивающие на C включены. AVCC запитано.

И как оно должно реагировать ?

Почитайте выше о схеме подключения.

Собственно посмотрел на вот это:

Strijar писал(а):Проверил экспериментально - вдруг кому пригодится. Стоят рядом, светодиод питается от 5в через резистор 220ом, фотодиод на ногу mega (с включеным подтягивающим).

Если я все правильно понимаю, то включенный подтягивающий резистор устанавливает логическую единицу на входе.
Изначально землю я бросал на среднюю ногу, сигнал на МК с крайней. Таким образом при засветке датчика должен установиться логический ноль на входе.

Оказалось не должен. То что я нарисовал выше, уже непонятно какой вариант подключения, после того как нашел такое описание - плюс на любой скраю, середину на мк, у мк порт на подтягивающее.

Как оно до этого у меня работало не понимаю. Может потому что было собрано на соплях?

Включите НОРМАЛЬНО - т.е. как рекомендовано выше "TCUT1200 в даташите имеет более простую схему"

спасибо, попробую

нашел даташит на датчик

называется
Dual-photo transistor ELPT 5529

http://www.tevalo.com.ua/cgi-bin/index.cgi?artnr=75-202-16#desc

кто нибудь добился вменяемых результатов в этом направлении? желательно схемы и собсно результаты..

в опщем на отражение эти вещи работают похуже чем на просвет.. в общем в большинстве мышек сборка из 2-х транзисторов.. средний вывод на +5 крайние через резюки килоом по 10 на землю.. сигнал снимать с резюков... величина резистора меняет чувствительность..

Добрый день!
Решил спросить в этой теме. Тоже пытаюсь использовать оптопару из трехкнопочной мыши с шариком Genius EasyMouse, только датчик будет работать на не отражение, а на просвет. Расстояние между светодиодом и фототранзистором ~12мм. Подключал по этой схеме: , развел на отдельной плате (как в теме "КрасноГлазые модули"). Крайние выходы фототранзистора подтянул к +5 через резисторы 7,5кОм, конденсаторы не ставил. Ограничивающий резистор для светодиода 180 ом + подстроечный.

Проблема в том, что датчик не реагирует на помещение шторки между светодиодом и фототранзистором (на выходе постоянно высокий уровень). Подносил датчик к обычной лампе накаливания - напряжение на выходе падает незначительно. Все таки фототранзистор реагирует, поэтому грешу на светодиод. Где-то прочитал, что его свечение можно посмотреть камерой мобильника, пробовал, ничего не видно. Что еще можно сделать?

Да, в схемотехнике я новичек)) Цепляю датчики к меге328.
Спасибо.

Диод подключен правильно? Анод-катод не перепутан? Для проверки - через чтот же телефон.фотоаппарат посмотрите на диод любого пульта от бытовой техники.
