Оптопара из мыши (на отражение)

Делимся опытом в каких устройствах и чем можно поживиться.
А так же где и почём приобрести компоненты.

Re: Оптопара из мыши (на отражение)

Сообщение avr123.nm.ru » 05 ноя 2007, 15:12

О схеме "оцифровки" сигнала в мышке "Мицуми" - там стоит BA10339 - 4 копаратора в soic14 -
аналог LM339. Питание 5 вольт (реально 5.7 вольт).

Все входы "-" 4 копараторов соединены вместе и подключены на землю резистором 15 кОм и на питание резистором 47 кОм.

Выходы фототранзисторов заземлены резисторами 15 кОм и подключены на входы "+" компараторов и еще резистором 100 кОм к выходу своего компаратора для создания ПОС.

Выходы копараторов "подтянуты" к питанию резисторами 47 кОм.

=======

Есть объедененная щелевая птопара TCUT1200 - стоит всего 30 руб в розницу - efind.ru - в ней тоже фототранзисторы.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Оптопара из мыши (на отражение)

Сообщение avr123.nm.ru » 05 ноя 2007, 15:16

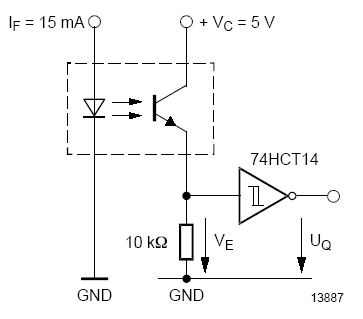

TCUT1200 в даташите имеет более простую схему - тригер шмитта 74hc14 это как вход AVR - т.е. можно и так включить.
Вложения
TCUT1200 схема 74hc14.gif
TCUT1200 схема 74hc14.gif (5.09 КиБ) Просмотров: 13728
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Оптопара из мыши (на отражение)

Сообщение steel_monkey » 05 ноя 2007, 16:57

Вот схема на эту же тему ( искал, когда сам делал энкодеры). Я взял колеса от двух мышек Genius (Netscrol+, очень распространенные), с одной стороны каждого колеса поместил диод из той же мыши ( диоды кстати там уже с небольшими линзочками), с другой- сдвоенный фототранзистор ( правда, общий вывод по центру вроде). В итоге, конструкция получилась практичной и простой в изготовлении, но очень неточной ( всего 10 прорезей на оборот колеса). Теперь пытаюсь придумать нормальный алгоритм обработки этого дела, начинаю с езды по прямой.
Аватара пользователя
steel_monkey

Сообщения: 346
Зарегистрирован: 14 июл 2007, 23:38
Откуда: SPb
прог. языки: немного албанский

Re: Оптопара из мыши (на отражение)

Сообщение Guriy » 05 ноя 2007, 17:22

avr123.nm.ru писал(а):А на плате Т1 написано:

:o

у той, что разглядывал дома x1 x2 y1 y2 было написано....

Может есть и такой и такой датчик, а какой стоит ведомо только тому, кто их собирал?
Вложения
Аватара пользователя
Guriy

Сообщения: 122
Зарегистрирован: 13 окт 2007, 14:07
Откуда: Украина, Киев

Re: Оптопара из мыши (на отражение)

Сообщение Guriy » 05 ноя 2007, 17:25

О! точно!
мое предположение было верным :)

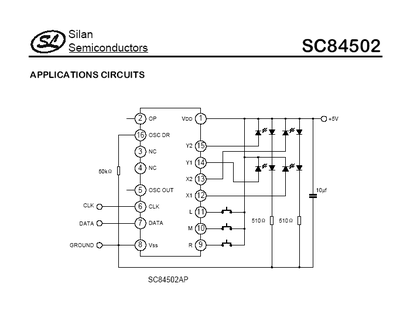

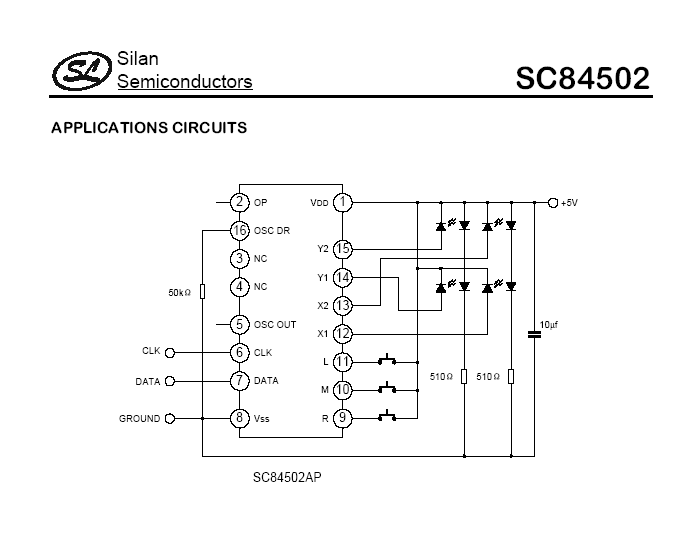

В общем похоже, что стоит в сборке - фототранзисторы или фотодиоды зависит от производителя

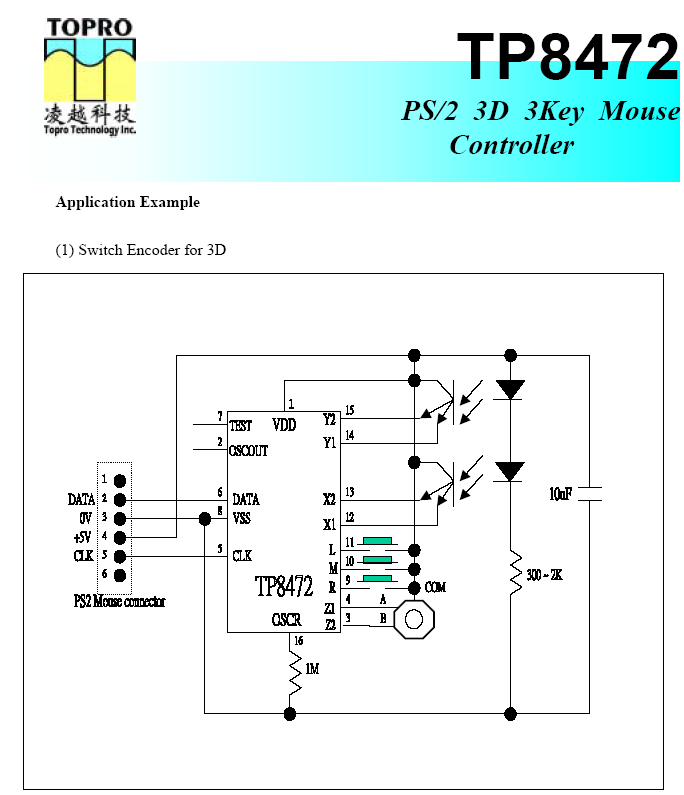

вот скрин из другого даташита:
Вложения
Аватара пользователя
Guriy

Сообщения: 122
Зарегистрирован: 13 окт 2007, 14:07
Откуда: Украина, Киев

Re: Оптопара из мыши (на отражение)

Сообщение Guriy » 06 ноя 2007, 12:55

Блин, ну и почему оно перестало у меня все работать???

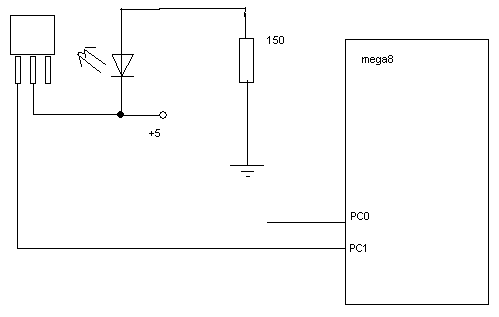

Собрал себе для тестов вот такую схемку - вообще мега не реагирует, даже если сенсору в морду посветить.
Подтягивающие на C включены. AVCC запитано. :shock:

До этого что-бы сигнал пропал нужно было в ванной спрятаться, а сейчас вообще ну никак. :cry:
Вложения
Аватара пользователя
Guriy

Сообщения: 122
Зарегистрирован: 13 окт 2007, 14:07
Откуда: Украина, Киев

Re: Оптопара из мыши (на отражение)

Сообщение avr123.nm.ru » 06 ноя 2007, 13:15

Guriy писал(а):Собрал себе для тестов вот такую схемку - вообще мега не реагирует, даже если сенсору в морду посветить. Подтягивающие на C включены. AVCC запитано.


И как оно должно реагировать ?

Почитайте выше о схеме подключения.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Оптопара из мыши (на отражение)

Сообщение Guriy » 06 ноя 2007, 17:17

Собственно посмотрел на вот это:
Strijar писал(а):Проверил экспериментально - вдруг кому пригодится. Стоят рядом, светодиод питается от 5в через резистор 220ом, фотодиод на ногу mega (с включеным подтягивающим).


Если я все правильно понимаю, то включенный подтягивающий резистор устанавливает логическую единицу на входе.
Изначально землю я бросал на среднюю ногу, сигнал на МК с крайней. Таким образом при засветке датчика должен установиться логический ноль на входе.

Оказалось не должен. То что я нарисовал выше, уже непонятно какой вариант подключения, после того как нашел такое описание - плюс на любой скраю, середину на мк, у мк порт на подтягивающее.

Как оно до этого у меня работало не понимаю. Может потому что было собрано на соплях?
Аватара пользователя
Guriy

Сообщения: 122
Зарегистрирован: 13 окт 2007, 14:07
Откуда: Украина, Киев

Re: Оптопара из мыши (на отражение)

Сообщение avr123.nm.ru » 06 ноя 2007, 17:51

Включите НОРМАЛЬНО - т.е. как рекомендовано выше "TCUT1200 в даташите имеет более простую схему"
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Оптопара из мыши (на отражение)

Сообщение Guriy » 06 ноя 2007, 19:48

спасибо, попробую
Аватара пользователя
Guriy

Сообщения: 122
Зарегистрирован: 13 окт 2007, 14:07
Откуда: Украина, Киев

Re: Оптопара из мыши (на отражение)

Сообщение Guriy » 06 ноя 2007, 21:44

нашел даташит на датчик

называется
Dual-photo transistor ELPT 5529

http://www.tevalo.com.ua/cgi-bin/index.cgi?artnr=75-202-16#desc
Аватара пользователя
Guriy

Сообщения: 122
Зарегистрирован: 13 окт 2007, 14:07
Откуда: Украина, Киев

Re: Оптопара из мыши (на отражение)

Сообщение Кирилл » 10 дек 2008, 16:59

кто нибудь добился вменяемых результатов в этом направлении? желательно схемы и собсно результаты..
Кирилл

Сообщения: 432
Зарегистрирован: 20 окт 2005, 16:11
Откуда: Вильнюс,Литва
прог. языки: Basic

Re: Оптопара из мыши (на отражение)

Сообщение Duhas » 11 дек 2008, 20:01

в опщем на отражение эти вещи работают похуже чем на просвет.. в общем в большинстве мышек сборка из 2-х транзисторов.. средний вывод на +5 крайние через резюки килоом по 10 на землю.. сигнал снимать с резюков... величина резистора меняет чувствительность..
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Оптопара из мыши (на отражение)

Сообщение necks » 31 янв 2013, 09:09

Добрый день!
Решил спросить в этой теме. Тоже пытаюсь использовать оптопару из трехкнопочной мыши с шариком Genius EasyMouse, только датчик будет работать на не отражение, а на просвет. Расстояние между светодиодом и фототранзистором ~12мм. Подключал по этой схеме: Изображение, развел на отдельной плате (как в теме "КрасноГлазые модули"). Крайние выходы фототранзистора подтянул к +5 через резисторы 7,5кОм, конденсаторы не ставил. Ограничивающий резистор для светодиода 180 ом + подстроечный.

Проблема в том, что датчик не реагирует на помещение шторки между светодиодом и фототранзистором (на выходе постоянно высокий уровень). Подносил датчик к обычной лампе накаливания - напряжение на выходе падает незначительно. Все таки фототранзистор реагирует, поэтому грешу на светодиод. Где-то прочитал, что его свечение можно посмотреть камерой мобильника, пробовал, ничего не видно. Что еще можно сделать?

Да, в схемотехнике я новичек)) Цепляю датчики к меге328.
Спасибо.
necks

Сообщения: 6
Зарегистрирован: 10 ноя 2010, 17:39
Откуда: Ульяновск
ФИО: Никита

Re: Оптопара из мыши (на отражение)

Сообщение RootAdmin » 31 янв 2013, 09:36

Диод подключен правильно? Анод-катод не перепутан? Для проверки - через чтот же телефон.фотоаппарат посмотрите на диод любого пульта от бытовой техники.
Дым, идущий из всех устройств в помещении предвещает появление электрика.
RootAdmin

Сообщения: 1674
Зарегистрирован: 07 авг 2010, 21:29
Откуда: КМВ
прог. языки: C
ФИО: Андрей
