Станок универсал ( часовой станок )

Сообщение setar » 23 мар 2005, 12:17

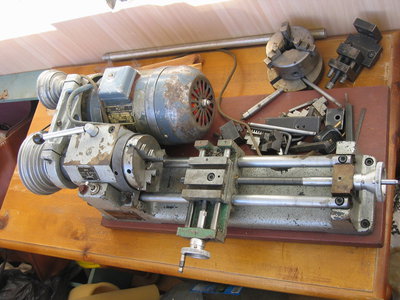

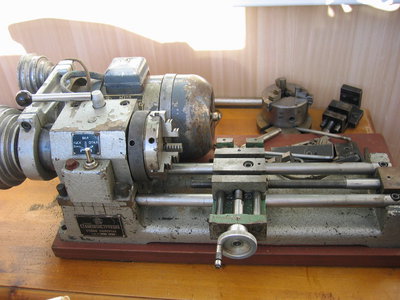

Сегодня сфотал по быстренькому свой станок, отрыв его из под завалов хлама (дома ремонт идёт).

Сорри за низкое качество снимков - торопился.

Фотать его в разных режимах и трансформировать времени не было,
поэтому расскажу на словах.

итак фотки:
Вложения
Аватара пользователя
setar
Site Admin

Сообщения: 9230
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Сообщение setar » 23 мар 2005, 14:05

Теперь опишу чего он может:
изначальная конфигурация - для токарных работ

Собственно она и представленна на фотографиях, только снят сам узел крепления резца, и задняя бабка.

Габариты обрабатываемой детали небольшие - диаметр до 40мм при смене зажимных губок до 80мм ; зажим традиционный обжим с 3ч сторон или РАЗжим изнутри с 3х сторон - для труб.
А вот длинна обрабатываемых деталек маленькая - до 150мм с задней бабкой ну и 250 без неё (если биений при обработке не будет)
(размеры примерные, на глаз и по памяти )

перемещение резца по X и Y точность - от 0.001мм (может чуть меньше из за люфтов)

передняя бабка тоже продольно перемещается, иногда удобно, а в резиме сверлильного станка и фрезера - просто необходимо.

трансформеры у станка такие:
  • вместо задней бабки можно поставить зажимной патрон, на ней свой маховик с калиброваной резьбой, подающий выдвижную часть бабки вперёд (ход небольшой - 50мм, но можно перемещать на направляющих всю бабку)
    зажав в патроне сверло можно сверлить концентричное отверстие в заготовке
  • на задней бабке можно закрепить блин с Х вырезом крепления тисочков или резца
    Нафига это не знаю, не применял

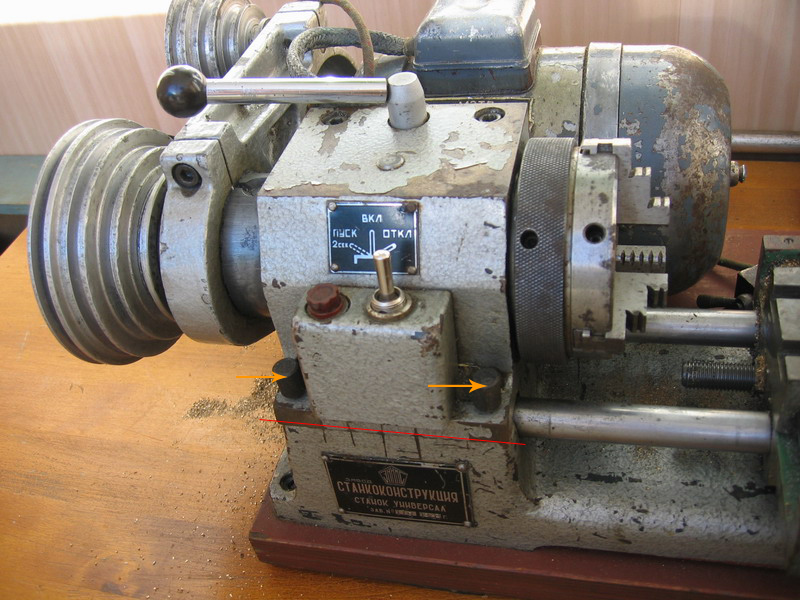

  • по красной линии весь блок передней бабки снимается (стрелочками показаны направляющие штифты), в центр образовавшейся площадки ставится труба, на которой с помошью переходника крепится передняя бабка
    теперь она занимает вертикальное положение.
    В этом режиме станок может бать использован как сверлильный, так и фрезерный (вместо резца крепятся тисочки)
  • пилорама - крепится подставка под столик и пила дисковая
  • электролобзик - ставится кривошипошатунный механизм.
  • ... всего не упомнить, там целый ящик модифицирующих деталек

Трансформирование получается из одной модификации в другую по времени примерно 5 мин - не оперативно, но и не очень долго

кстати всё это достаточно компактно пакуется в 2 ящика примерно 400x600x1200 , правда весят они по 50 кг ;)
Аватара пользователя
setar
Site Admin

Сообщения: 9230
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Сообщение setar » 01 апр 2005, 12:29

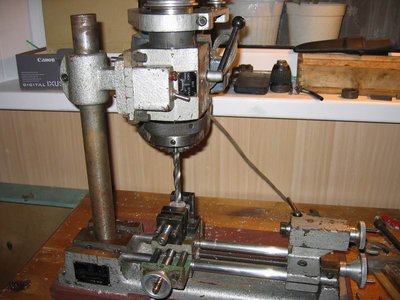

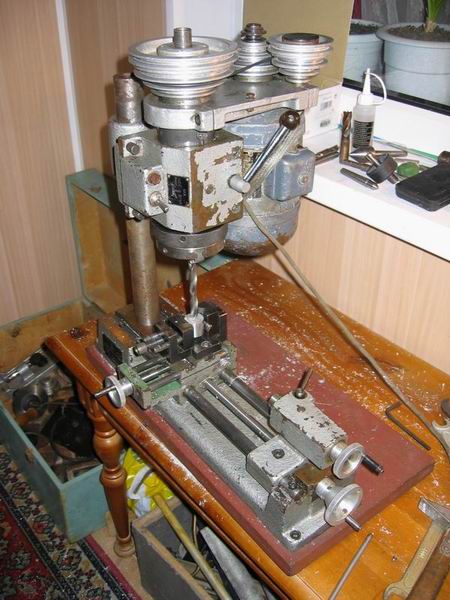

Вчера работал, ещё разок сфотал.
Станок трансформирован в сверлильно/фрезерный.
так же видно заднюю бабку для токарной модификации.
Вложения
Аватара пользователя
setar
Site Admin

Сообщения: 9230
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Сообщение Firedrake » 15 июн 2005, 17:28

Народ в соседней ветке спрашивал: "ихте тако чЮдо купить мона?".
Отвечаю: http://www.stancons.ru/universal.shtml

Я с ними связался, цена 46 846 руб. (220В),  48 085 руб. (380В).

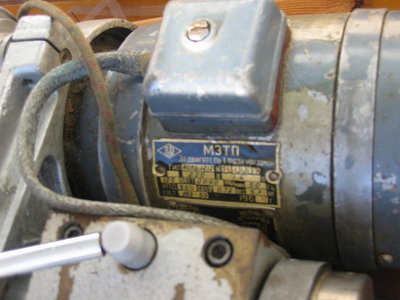

ЗЫ: на фотке выше :roll:  четко видно название завода и станка.
Аватара пользователя
Firedrake

Сообщения: 86
Зарегистрирован: 12 май 2005, 12:15
Откуда: Moscow

Сообщение Hornet » 06 июл 2005, 18:34

кому интересен малогабаритный настольный станок?
мыльте.
Hornet

Сообщения: 5
Зарегистрирован: 06 июл 2005, 17:27

Сообщение Kanoka » 06 июл 2005, 18:44

кому интересен малогабаритный настольный станок?
мыльте.

Это что то сверхсекретное? Почему тут о нем не расказать?
Kanoka
Модератор

Сообщения: 1271
Зарегистрирован: 11 ноя 2004, 03:18
Откуда: Москва

Сообщение Hornet » 06 июл 2005, 18:53

да, суперпупер секретное :).
унивeрсал-в, по металлу:
Наибольший диаметр обрабатываемого изделия, мм
 - над станиной 150
 - над поперечными направляющими 90
Наибольшая длина обрабатываемого изделия, мм 250
Диаметр отверстия в шпинделе, мм                15
Частота вращения шпинделя, об/мин                200-3200
Количество ступеней частот вращения шпинделя 9
Шаг нарезаемой метрической резьбы, мм                0,2-2,5
Наибольший диаметр сверления по стали, мм 6
Мощность, кВт 0,37
Hornet

Сообщения: 5
Зарегистрирован: 06 июл 2005, 17:27

Сообщение Varashilo » 06 июл 2005, 20:11

Цена вопроса ?!
Аватара пользователя
Varashilo

Сообщения: 69
Зарегистрирован: 28 июн 2005, 18:25
Откуда: Москва

Сообщение ASin » 06 июл 2005, 21:13

И количество экземпляров?!
:wink:
ASin

Сообщения: 155
Зарегистрирован: 18 дек 2004, 03:14
Откуда: Москва

Сообщение Hornet » 07 июл 2005, 08:41

25т.р. 2шт.
Hornet

Сообщения: 5
Зарегистрирован: 06 июл 2005, 17:27

Сообщение setar » 07 июл 2005, 10:24

http://www.avtoural.ru/catalog/ural/universal.htm
а что в комплекте предлагаете ;) ?
без ящика обвески это не универсал вовсе а обычный токарный малогабаритный станок.

P.S. а вот это на раздумье ;)
http://www.mastercity.ru/ubb_new/forum. ... ate_lo=183

P.P.S. а коммерцию я опосля отсюда почищу...
Аватара пользователя
setar
Site Admin

Сообщения: 9230
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Сообщение Firedrake » 07 июл 2005, 10:33

На раздумья:
новый такой станочек стоит 63000 руб (с копейками). За эту информацию я отвечаю.
А написать можно все, что угодно. Да и не исключены всякие случайности в виде пьющего, а потому бедствующего, страждующего и ворующего контингента...
Аватара пользователя
Firedrake

Сообщения: 86
Зарегистрирован: 12 май 2005, 12:15
Откуда: Moscow

Сообщение setar » 07 июл 2005, 10:39

возможно, поэтому и не оспариваю  :wink:
Аватара пользователя
setar
Site Admin

Сообщения: 9230
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Сообщение Hornet » 07 июл 2005, 13:04

setar писал(а):http://www.avtoural.ru/catalog/ural/universal.htm
а что в комплекте предлагаете ;) ?
без ящика обвески это не универсал вовсе а обычный токарный малогабаритный станок.

P.S. а вот это на раздумье ;)
http://www.mastercity.ru/ubb_new/forum. ... ate_lo=183

P.P.S. а коммерцию я опосля отсюда почищу...


вечером отпостю по комплектацию.

эта, чего чистить то будем?
с самого начала предложил в мыльницу, попросили огласить, огласил, а теперь чистить будем  :?
  о раздумьях:
   набор резцов из 5шт. в коробочке, в магазине стоит 600р.
   китайские токарные станки в магазине от 28т.р.
   токарный станок 1к62 неустановленного года выпуска стоит 20т.р.  :)
   токарный станок "школьник" без эл.двиг. 30т.р. :)
   токарный станок "универсал-в" новый(комплектация - голый станок) 56т.р.
Каждый волен выбирать то что ему хочется, я лишь расширяю поле для выбора :roll:

 хотелось бы знать "гражданскую позицию" администрации на счет коммерции, пахнет "произволом властей" :wink:

P.S. на счет "почистить коммерцию", рубрика называется "Что, где, почём :)"... :wink:
Hornet

Сообщения: 5
Зарегистрирован: 06 июл 2005, 17:27

Сообщение setar » 08 июл 2005, 11:15

Да, я то не мешаю обычно людям продавать полезные вещи, окромя того когда откровенное фуфло гонят.

:) просто по моим задумкам в этом разделе люди делятся инфой чего и где достать / купить можно, в плане относительной неустареваемости информации.

А разовые веши как у вас - это в разделе барахолка, потому как продал, и всё кончилось, а как кончилось я там тему прибиваю.

Но не суть наверное, пущай будет ...

только я бы на месте вновь прибывших юзеров продажу искал именно в барахолке ;)
