Вопрос очень интересный и обращаюсь ко всем.
Недавно подарили вот такое чудо советской техники 1984 года выпуска - УЛЬТРАЗВУКОВОЕ СРЕДСТВО ОБНАРУЖЕНИЯ "ДУЗ-4М". Совершенно "новое" то есть в заводской упаковке.

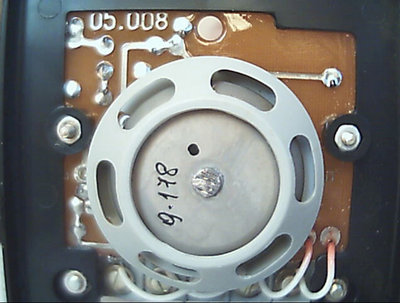

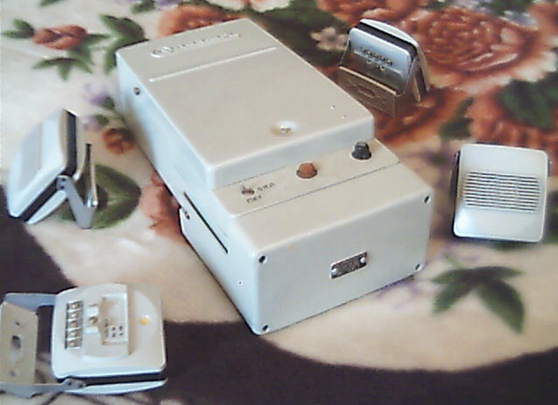

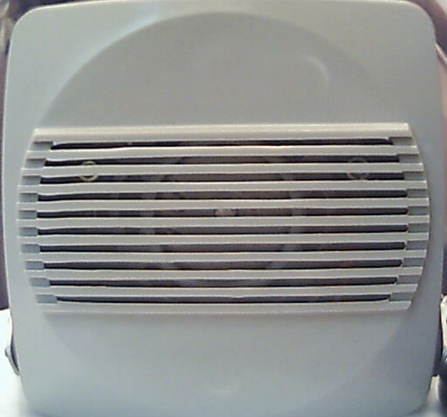

На фото виен общий вид и различные виды ультразвукового преобразователя.
Вот тип и характеристики излучателей используемых в них меня и заинтересовали. В инете рылся долго, но все безрезультатно. Дело в том что на этих "датчиках" нет ни одной маркировки, кроме подписей фломастером...

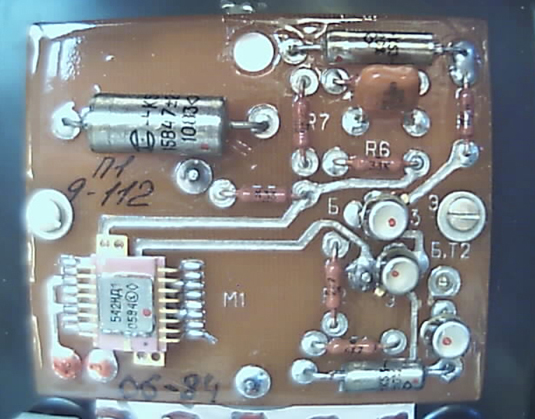

Как видно на фото схема формирования сигнала и питания излучателя довольно простая, правда в ней используются старые транзисторные сборки.
В общем если кто что о них знает прошу поделиться информацией. Хотел использовать из для создания ультразвукового радара...  8)

Огромный "ящик" смело можешь выкинуть, предварительно вытащив из него блок питания, а из капсулей можно сделать сонар (только вот направленность у них наверно ужасная, без линзы Френеля не обойдешься)...

-= Александр =- писал(а):Огромный "ящик" смело можешь выкинуть, предварительно вытащив из него блок питания, а из капсулей можно сделать сонар (только вот направленность у них наверно ужасная, без линзы Френеля не обойдешься)...

На счет основного блока это почти так. Основная масса занимает толстостенный алюминиевый корпус и металлические пластины внутри.
Блок питания там на броневом трансформаторе, довольно слабенький по току. Кстати внутри блока стоит такой-же излучатель. Видимо для сравнения ультразвукового поля. Я бы уже давно занялся сонаром но так и не знаю что за тип этих датчиков.  :(
Да а причем в ультразвуке линза френеля?

Возможно датчик не серийный, а сделанный на том же заводе, что и само изделие. Потому и без маркировки.
На советских заводах такое бывало - сделали для себя, потому что нужного по параметрам серийного не было.

Ant0ny писал(а):Возможно датчик не серийный, а сделанный на том же заводе, что и само изделие. Потому и без маркировки.
На советских заводах такое бывало - сделали для себя, потому что нужного по параметрам серийного не было.

Я тоже об этом сначала подумал. Похоже что ты прав. Придется видимо экспериментально все подбирать и параметры выявлять.  :?
Но если все-таки кто-то сталкивался с подобными устройствами, поделитесь впечатлениями...  :) А то не хочется просто так выкидывать это чудо техники.

А что оно делает в первозданном виде? Работает как сигнализация, если кто-то шастает по помещению, то срабатывает?
Или как дальномер на определенном расстоянии "видит" препятствие?

Ant0ny писал(а):А что оно делает в первозданном виде? Работает как сигнализация, если кто-то шастает по помещению, то срабатывает?
Или как дальномер на определенном расстоянии "видит" препятствие?

Эта сигнализация работает по принципу заполнения помещения ультразвуковым полем. И реагирует на любые изменения данного поля. Ну там человек шастает или окно открыли.
А я хочу приспособить чтобы препятствия видел. Вот и сижу экспериментирую с ним. Уже коечто добился. Во включенном состоянии с применением рупора (свернутый лист жести) реагирует на меня с 20-25 метров аж.  :wink:

Sergey писал(а):Во включенном состоянии с применением рупора (свернутый лист жести) реагирует на меня с 20-25 метров аж.  :wink:

Хорошая дальнозоркость!
А чтоб определять препятствия на меньшем расстоянии, надо бы ему как-то мощность излучения регулировать...

Да а причем в ультразвуке линза френеля?

тем, что уз можно сфокусировать линзой из оргстекла
но размеры линзы  :cry:  а френелька тоненькая и компактная

[off]чтоб определять препятствия на меньшем расстоянии, надо бы ему как-то мощность излучения регулировать.[/off]

[off]наоборот, мощь увеличить, сфокусировать, и разгонять гопников по окном [/off]
