Сообщение Sergey » 21 июл 2007, 23:43

Вопрос очень интересный и обращаюсь ко всем.
Недавно подарили вот такое чудо советской техники 1984 года выпуска - УЛЬТРАЗВУКОВОЕ СРЕДСТВО ОБНАРУЖЕНИЯ "ДУЗ-4М". Совершенно "новое" то есть в заводской упаковке.
На фото виен общий вид и различные виды ультразвукового преобразователя.
Вот тип и характеристики излучателей используемых в них меня и заинтересовали. В инете рылся долго, но все безрезультатно. Дело в том что на этих "датчиках" нет ни одной маркировки, кроме подписей фломастером...
Как видно на фото схема формирования сигнала и питания излучателя довольно простая, правда в ней используются старые транзисторные сборки.
В общем если кто что о них знает прошу поделиться информацией. Хотел использовать из для создания ультразвукового радара...  8)
Вложения

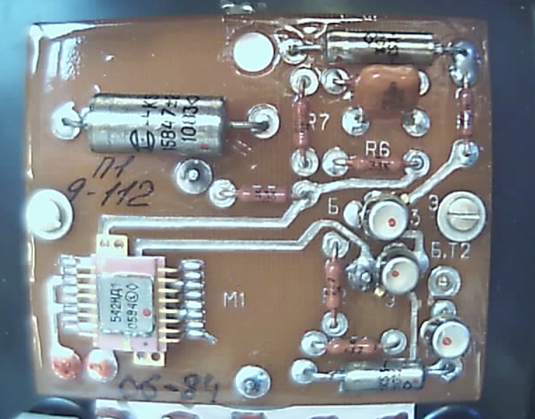

Плата преобразователя со стороны элементов.jpg

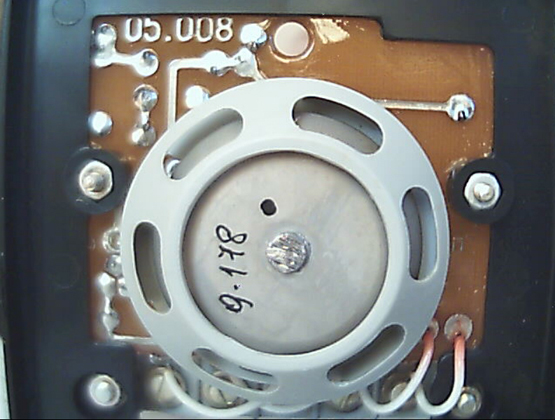

Плата преобразователя со стороны излучателя.jpg

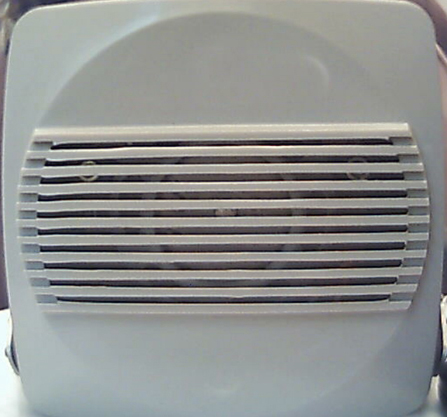

Передний вид преобразователя.jpg

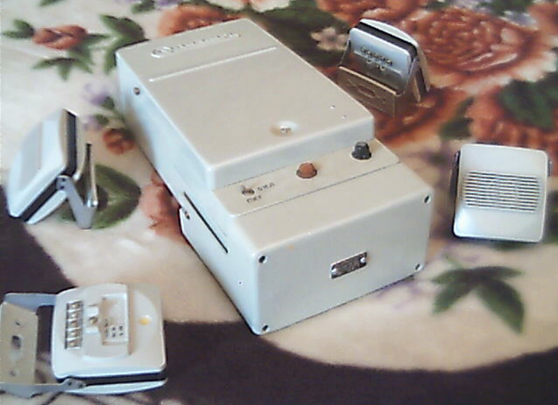

Общий вид.jpg
Аватара пользователя
Sergey

Сообщения: 135
Зарегистрирован: 11 июл 2005, 15:27
Откуда: Ekaterinburg

Сообщение -= Александр =- » 23 июл 2007, 01:42

Огромный "ящик" смело можешь выкинуть, предварительно вытащив из него блок питания, а из капсулей можно сделать сонар (только вот направленность у них наверно ужасная, без линзы Френеля не обойдешься)...
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3664
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Сообщение Sergey » 23 июл 2007, 09:24

-= Александр =- писал(а):Огромный "ящик" смело можешь выкинуть, предварительно вытащив из него блок питания, а из капсулей можно сделать сонар (только вот направленность у них наверно ужасная, без линзы Френеля не обойдешься)...


На счет основного блока это почти так. Основная масса занимает толстостенный алюминиевый корпус и металлические пластины внутри.
Блок питания там на броневом трансформаторе, довольно слабенький по току. Кстати внутри блока стоит такой-же излучатель. Видимо для сравнения ультразвукового поля. Я бы уже давно занялся сонаром но так и не знаю что за тип этих датчиков.  :(
Да а причем в ультразвуке линза френеля?
Аватара пользователя
Sergey

Сообщения: 135
Зарегистрирован: 11 июл 2005, 15:27
Откуда: Ekaterinburg

Сообщение Ant0ny » 23 июл 2007, 11:05

Возможно датчик не серийный, а сделанный на том же заводе, что и само изделие. Потому и без маркировки.
На советских заводах такое бывало - сделали для себя, потому что нужного по параметрам серийного не было.
Аватара пользователя
Ant0ny

Сообщения: 113
Зарегистрирован: 04 июн 2007, 17:48
Откуда: Сумы
ФИО: Анатолий Анатольевич

Сообщение Sergey » 23 июл 2007, 12:36

Ant0ny писал(а):Возможно датчик не серийный, а сделанный на том же заводе, что и само изделие. Потому и без маркировки.
На советских заводах такое бывало - сделали для себя, потому что нужного по параметрам серийного не было.


Я тоже об этом сначала подумал. Похоже что ты прав. Придется видимо экспериментально все подбирать и параметры выявлять.  :?
Но если все-таки кто-то сталкивался с подобными устройствами, поделитесь впечатлениями...  :) А то не хочется просто так выкидывать это чудо техники.
Аватара пользователя
Sergey

Сообщения: 135
Зарегистрирован: 11 июл 2005, 15:27
Откуда: Ekaterinburg

Сообщение Ant0ny » 23 июл 2007, 16:43

А что оно делает в первозданном виде? Работает как сигнализация, если кто-то шастает по помещению, то срабатывает?
Или как дальномер на определенном расстоянии "видит" препятствие?
Аватара пользователя
Ant0ny

Сообщения: 113
Зарегистрирован: 04 июн 2007, 17:48
Откуда: Сумы
ФИО: Анатолий Анатольевич

Сообщение Sergey » 23 июл 2007, 17:21

Ant0ny писал(а):А что оно делает в первозданном виде? Работает как сигнализация, если кто-то шастает по помещению, то срабатывает?
Или как дальномер на определенном расстоянии "видит" препятствие?


Эта сигнализация работает по принципу заполнения помещения ультразвуковым полем. И реагирует на любые изменения данного поля. Ну там человек шастает или окно открыли.
А я хочу приспособить чтобы препятствия видел. Вот и сижу экспериментирую с ним. Уже коечто добился. Во включенном состоянии с применением рупора (свернутый лист жести) реагирует на меня с 20-25 метров аж.  :wink:
Аватара пользователя
Sergey

Сообщения: 135
Зарегистрирован: 11 июл 2005, 15:27
Откуда: Ekaterinburg

Сообщение Ant0ny » 24 июл 2007, 15:25

Sergey писал(а):Во включенном состоянии с применением рупора (свернутый лист жести) реагирует на меня с 20-25 метров аж.  :wink:


Хорошая дальнозоркость!
А чтоб определять препятствия на меньшем расстоянии, надо бы ему как-то мощность излучения регулировать...
Аватара пользователя
Ant0ny

Сообщения: 113
Зарегистрирован: 04 июн 2007, 17:48
Откуда: Сумы
ФИО: Анатолий Анатольевич

Сообщение lebaon » 24 июл 2007, 19:03

Да а причем в ультразвуке линза френеля?
тем, что уз можно сфокусировать линзой из оргстекла :twisted:
но размеры линзы  :cry:  а френелька тоненькая и компактная :twisted:


[off]чтоб определять препятствия на меньшем расстоянии, надо бы ему как-то мощность излучения регулировать.[/off]

[off]наоборот, мощь увеличить, сфокусировать, и разгонять гопников по окном :twisted: [/off]
Аватара пользователя
lebaon
Безбашенный Теоретик

Сообщения: 1137
Зарегистрирован: 07 янв 2006, 18:30
Откуда: Подмосковье
