автоматический включатель освещения при движении

Сообщение Myp » 13 май 2007, 22:41

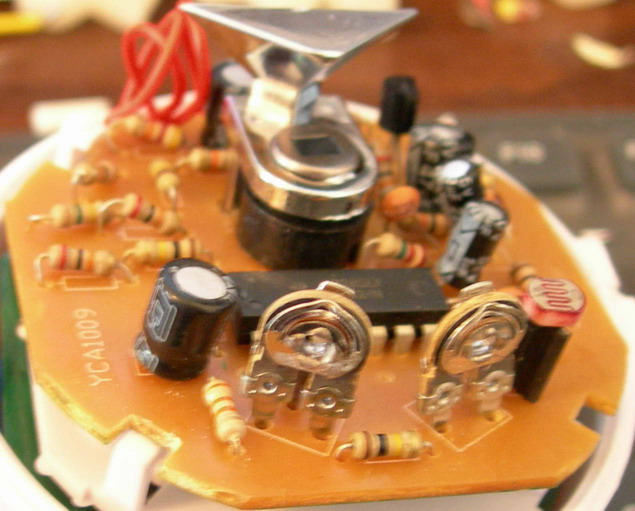

вот короче внутренности датчика движения
эта хрень реагирует на движение и  включает свет

главная деталь пиродатчик
над ним треугольное зеркало которое расширяет обзор
также был обнаружен LM324N - LOW POWER QUAD OPERATIONAL AMPLIFIERS
4 ОУ

1 подстроечник регулирует время  включенного состояния
2 подстроечник регулирует дневное освещение, чтоб прибор днём не  срабатывал

там ещё была вторая плата, на ней стоит выпрямитель для питания платки и реле для коммутации


эту хрень я себе в прихожую засунул, когда вечером домой приходишь свет включается =) оч удобно
когда уходишь из прихожей свет гаснет
