Сообщение Myp » 28 мар 2007, 23:11

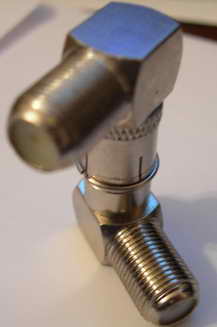

пошёл тут в магазин
купить коннекторов для тюнера, всяких разных


и чё подумал, этож отличные шарнирчики=)

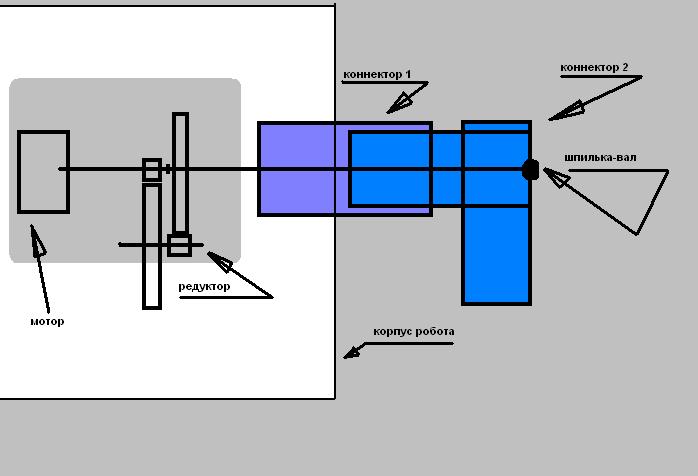

только внутренний штырёк по которому сигнал идёт надо выдернуть и заменить сквозной шпилькой, чтоб он не расстыковывался
или сделать шпильку немного длиньше чем надо и припаяв эту шпильку к одному коннектору можно будет крутить чемнить=)

они металлические(какогото жёлтого цвета) и плотно друг к другу притёрты, и на самом деле гораздо надёжней чем кажутся
так как стоят они копейки и везде есть, можно менять по мере поломок
немного смазки и на этом шарнире можно вращать довольно тяжёлые девайсы
плюс там уже есть резьба и его можно жёстко закрепить на корпусе
Вложения
ACDSee6 BMP Image.jpg
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15921
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Сообщение SSG » 29 мар 2007, 15:17

Изображение Действительно!
Аватара пользователя
SSG

Сообщения: 1058
Зарегистрирован: 15 янв 2007, 19:23
Откуда: Беларусь, Барановичи
прог. языки: С для МК, Delphi для ПК

Сообщение Myp » 29 мар 2007, 15:39

вечером взял в руки дремель и раскромсал парочку


разбираются они в лёт
достаточно спилить маленький буртик с того краю где этот коннектор прикручивается к проводу
все внутренности с штырьком контактом и пластиковыми втулками вынимаются руками отвёрткой или тонкими плоскогубцами
остаются только готовые корпуса для шарнира
я уже собираю из них поворотную стойку для видеокамеры на робота=)
в магазине там ещё другие присмотрел, промежуточные звенья и тройники буквой Т
можно собрать вобще любую полую конструкцию как из лего конструктора
у меня на 3 угловых коннектора и 3 навинчивающихся разъёма на кабель ушло 45 рублей

там они внутри полые совершенно остаются, я хочу туда засунуть жгутик проводов питания и управления наклоном для камеры.
есть такие специальные провода из телефонных трубок
они там армированы шелковыми нитками вокруг которых навита медная ленточка, так что их можно сгибать тыщу раз не боясь перелома.
а если их ещё накрутить спиралькой на гвоздь и поджарить над газом чтоб изоляция подплавилась получится пружинки которые вобще нереально когданить переломить

[off]

кста а чё за смайлик такой я чёт не понял что он символизирует, кровища из носа, или из глаз??
Изображение[/off]
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15921
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Сообщение Fusion » 30 мар 2007, 11:20

2 Myp
Результаты в студию  :D
Fusion

Сообщения: 22
Зарегистрирован: 08 фев 2005, 12:24
Откуда: Ukraine.Kiev

Сообщение SSG » 30 мар 2007, 14:48

[off]Это глазки от удивления повылазили... :lol: [/off]
Аватара пользователя
SSG

Сообщения: 1058
Зарегистрирован: 15 янв 2007, 19:23
Откуда: Беларусь, Барановичи
прог. языки: С для МК, Delphi для ПК

Сообщение Digit » 30 мар 2007, 21:06

Э-э... А как там с трением?  :?
Аватара пользователя
Digit

Сообщения: 3339
Зарегистрирован: 27 ноя 2004, 00:42
Откуда: совсем Москва
ФИО: Григорий

Сообщение Myp » 30 мар 2007, 23:55

с трением там всё номано,  трение за счёт подпружинивающего кольца на лепестках, если его снять и смазать то всё скользит идеально, так как это 2 совершенно гладких цилиндра друг в друге и даже под нагрузкой они свободно крутяцца
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15921
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Сообщение Shurup » 14 апр 2007, 22:45

Мое мнение. Можно использовать такое, но на нанегруженных соединениях и там, где точность высокая не требуется. Т.к. смазывание это хорошо, но все-таки оно сотрется. Вообщем как альтернатива - отлично подходит.
Аватара пользователя
Shurup

Сообщения: 151
Зарегистрирован: 19 янв 2006, 00:35
Откуда: Украина Мариуполь
