выбрал самый большой по размерам и дешёвый, чтобы внутри по проще было=)
приёмник на 5 вольт передатчик на 12 вольт
притащил домой и разобрал.
ужасно обрадовался когда увидел что сама пищалка собрана на чипе-капле и вткается в отдельную плату самого собсно приёмника
тоесть выпаивается пищалка и абсолютно готов красивый приёмник на 433 мГц
с трудом откопал даташиты на микросхемы из него
на lp802-4m даташит только с иероглифами, но электрическая схема на англицком
оказалось что сам звонок работает на 433 мГц

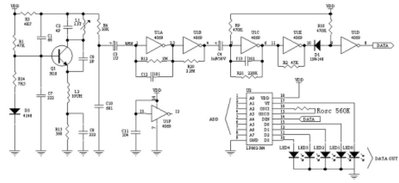

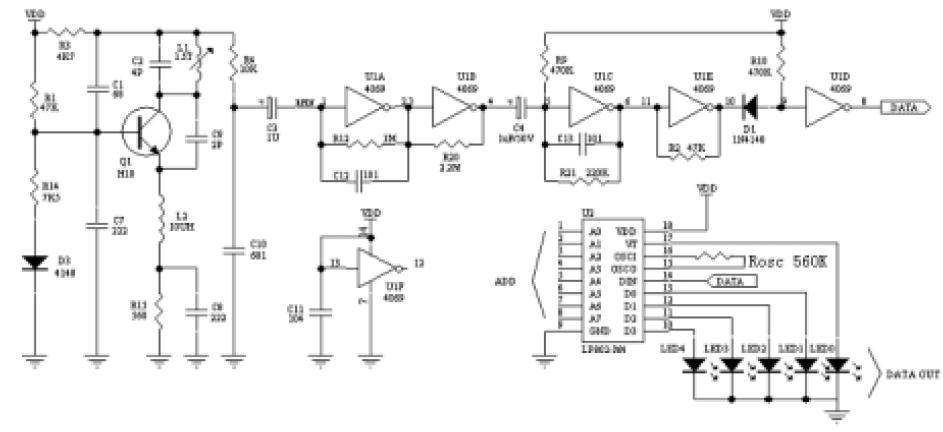

схема приёмника практически точно повторяет типичную схему из даташита :lol:

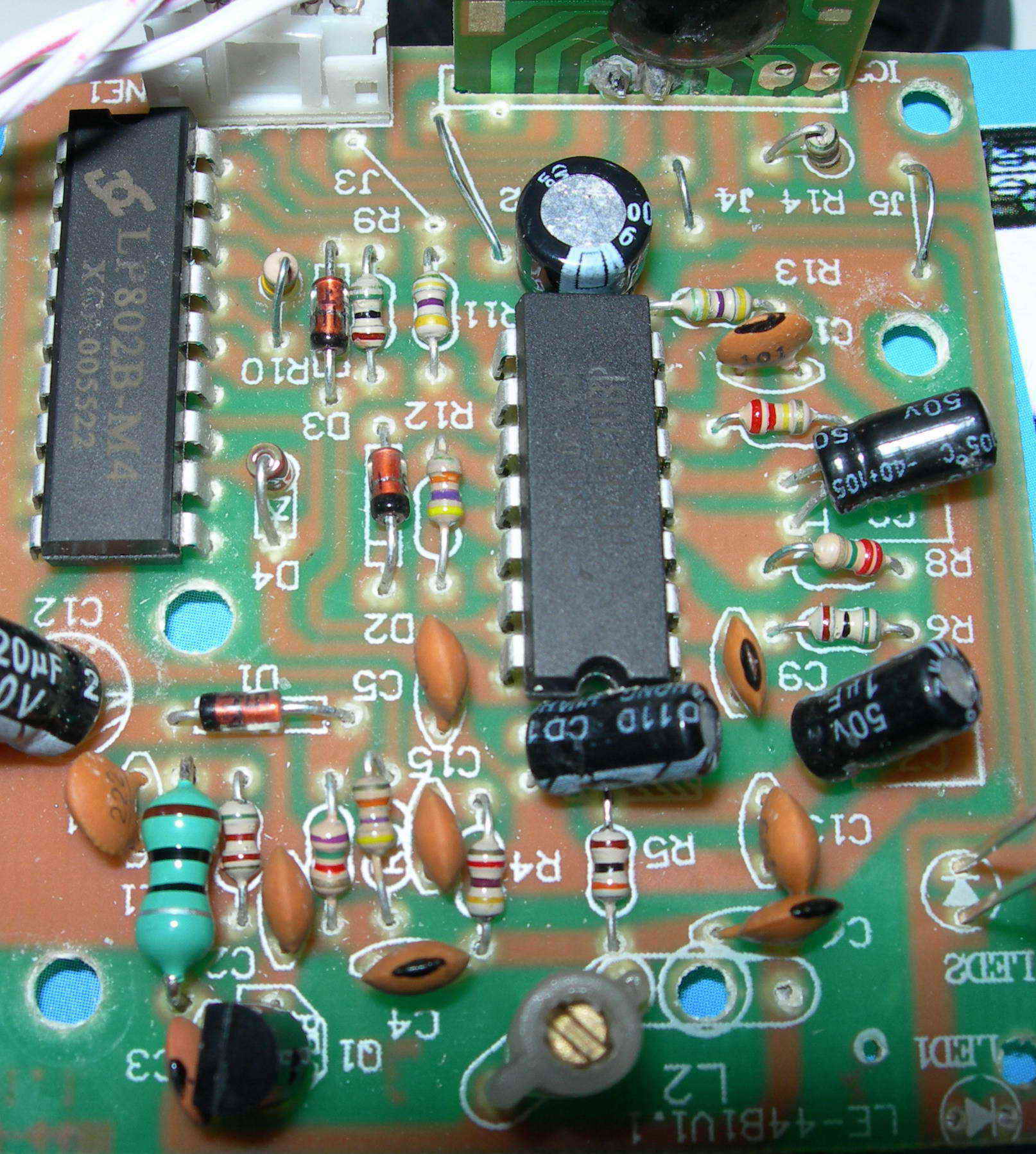

приёмник состоит из 2х частей собственно сам приёмник с инвертором tc4069 и микросхема раскодирования сигнала lp802-4m на которую можно повесить 5 нагрузок но используется только одна.

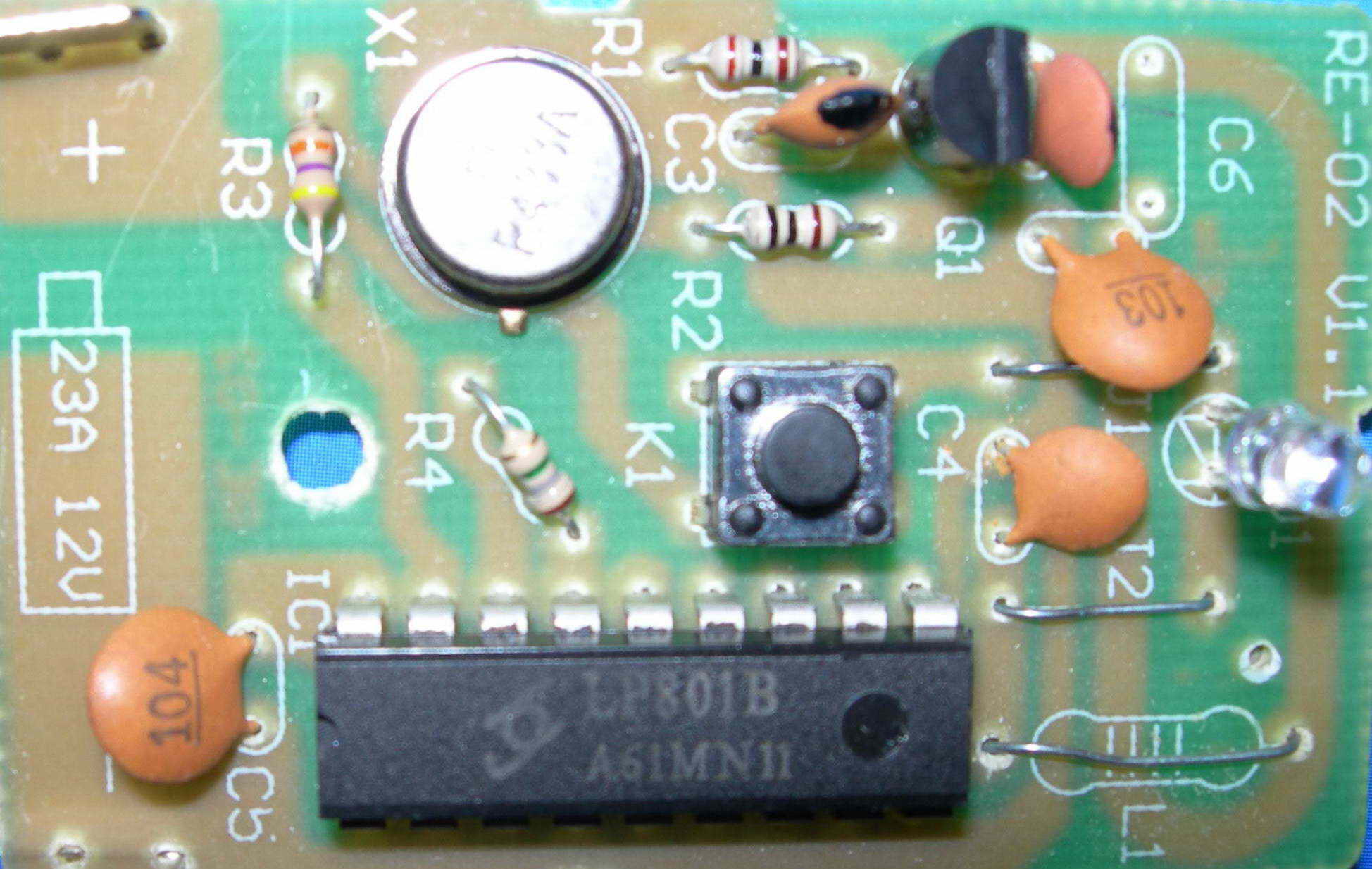

передатчик и того проще, парная lp802-4m микросхема кодирования и сам передатчик на 1м транзисторе.
в режиме ожидания приёмник потребляет 0.6 мА
передатчик в режиме передачи потребляет 3.9 мА(вместе со светодиодом)
