5 кнопочное ду

Делимся опытом в каких устройствах и чем можно поживиться.
А так же где и почём приобрести компоненты.

5 кнопочное ду

Сообщение Myp » 14 янв 2007, 19:53

по случаю купил в магазине за  301 р. беспроводной звонок, упакован в блистер, называется LIGHTON звонок беспроводной (рядом подпись сделано для России  :twisted: )

выбрал самый большой по размерам и дешёвый, чтобы внутри по проще  было=)
приёмник на 5 вольт передатчик на 12 вольт
притащил домой и разобрал.

ужасно обрадовался когда увидел что сама пищалка собрана на чипе-капле и вткается в отдельную плату самого собсно приёмника
тоесть выпаивается пищалка и абсолютно готов красивый приёмник на 433 мГц

с трудом откопал даташиты на микросхемы из него
на lp802-4m даташит только с иероглифами, но электрическая  схема  на англицком :twisted:


оказалось что сам звонок работает на 433 мГц
схема приёмника практически точно повторяет типичную схему из даташита  :lol:

приёмник состоит из 2х частей собственно сам приёмник с инвертором tc4069 и микросхема раскодирования сигнала lp802-4m на которую можно повесить 5 нагрузок но используется только одна.

передатчик и того проще, парная lp802-4m микросхема кодирования и сам передатчик на 1м транзисторе.

в режиме ожидания приёмник потребляет 0.6 мА
передатчик в режиме передачи потребляет 3.9 мА(вместе со светодиодом)
Вложения

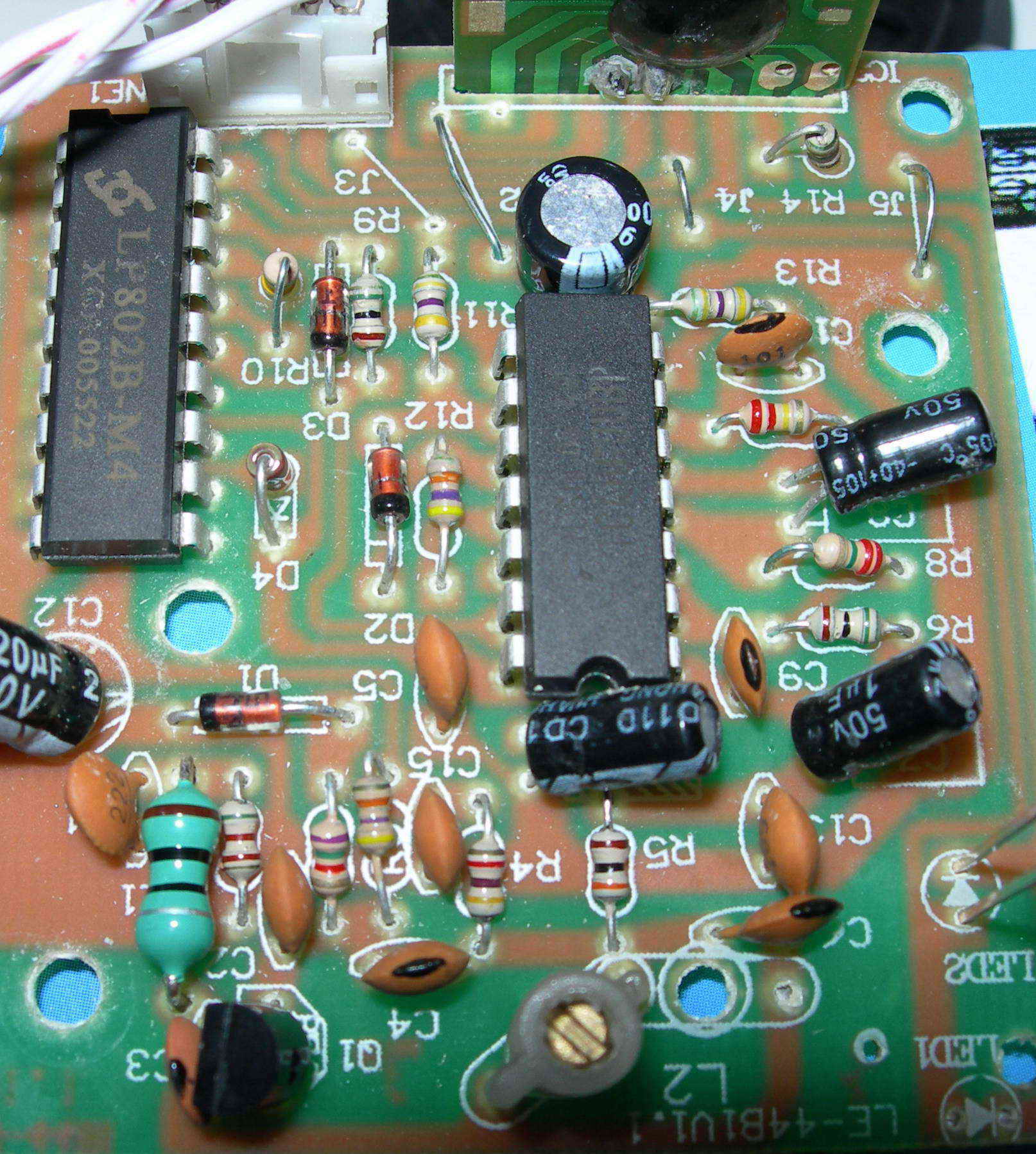

приёмник, вверху картинки плата пищалка

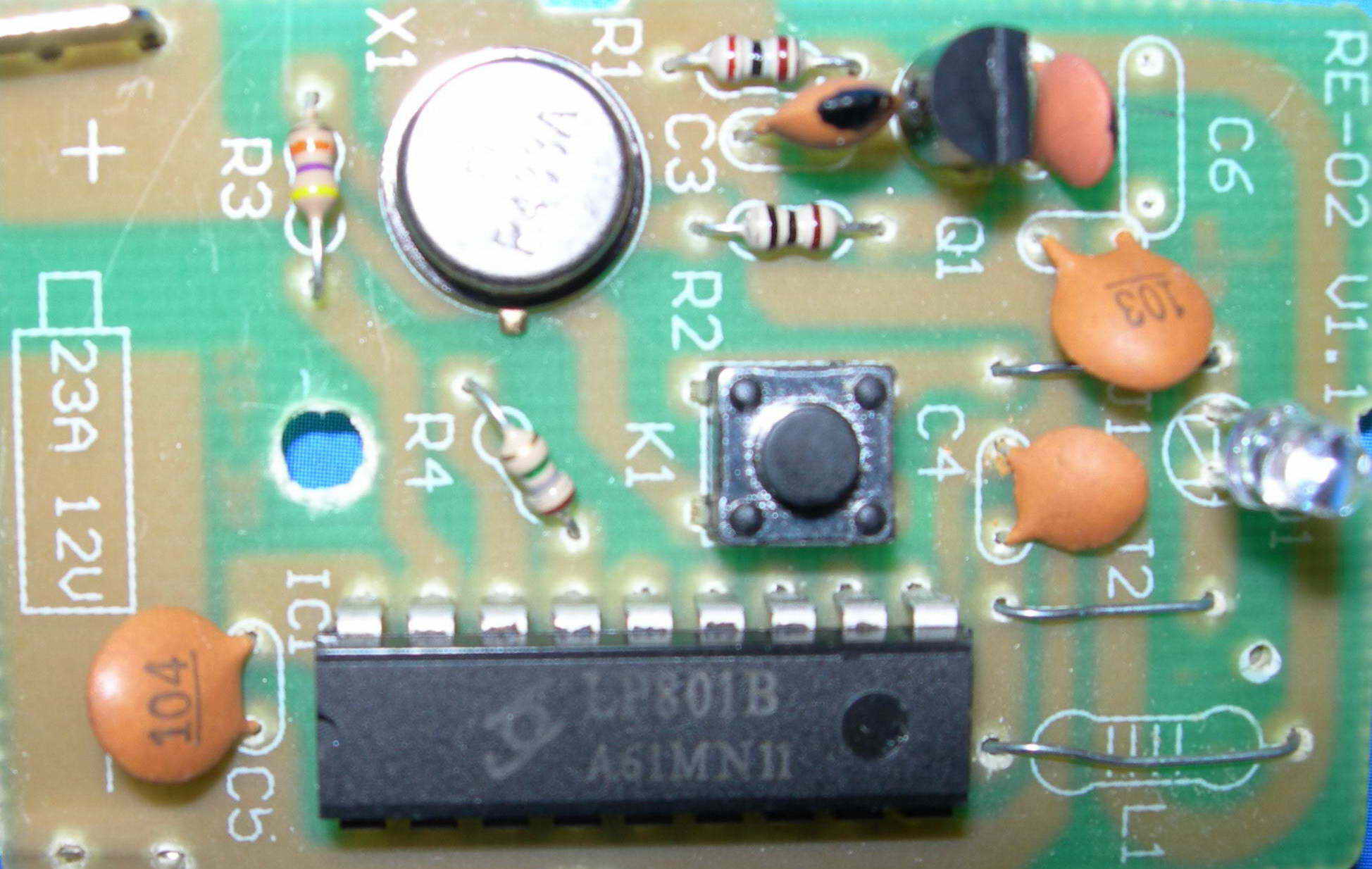

пульт
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15913
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Сообщение -= Александр =- » 14 янв 2007, 21:41

А на какое расстояние все это работает? И с какой скоростью можно гнать команды?
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3664
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Сообщение Myp » 14 янв 2007, 22:24

-= Александр =- писал(а):А на какое расстояние все это работает? И с какой скоростью можно гнать команды?

написано стандартно
100 метров на улице 20 в помещении
судя по схеме примерно так и есть

а вот скорость...  хз

я ничё в этом не понимаю но попробую посчитать
наверно скорость зависит от скорости работы инвертора
судя по даташиту примерно 100 нсек на переход от 0 к 1
всего в приёмнике последовательно 5 этих инверторов итого 500 нсек на 1-0 и 500 на 0-1 итого 1 мксек минимум на 1 бит информации
хз какой длинны там посылка на команду

короче скорость я думаю скорость достаточная, uart можно замутить односторонний.

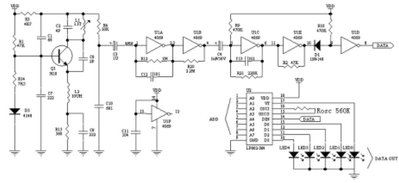

прикладываю схему из даташита, качество такое было в даташите =/
мож кто поумнее скажет какая там скорость может быть
Вложения
ACDSee 8.0 BMP Изображения.jpg

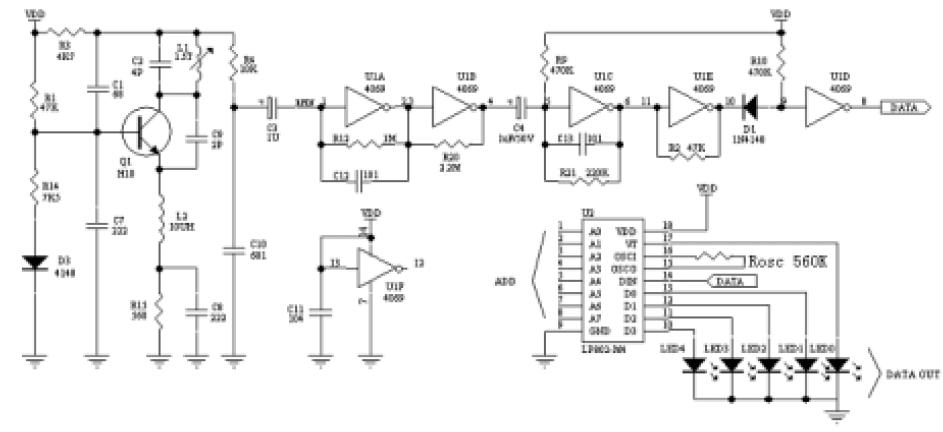

схема примника
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15913
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Сообщение Myp » 14 янв 2007, 23:27

померил компом
пульт отсылает пачки импульсов
длинна 1 пачки с паузой 0.02 секунды

46 пачек в секунду

в каждой пачке 25 импульсов
короткие импульсы походу это логич. ноль длинные логич 1
в итоге передаётся по 138 бит в секунду или 17 байт.
вроде так если что исправьте.


ЗЫ
чёто уарт не катит...
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15913
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Сообщение kyc0k » 08 мар 2007, 00:15

в итоге передаётся по 138 бит в секунду или 17 байт.
вроде так если что исправьте.

Если память не изменяет, то 136, вроде в 1 байте 8 бит.
