**Myp** » 13 фев 2014, 22:50

хаб который можно раздербанить и вставить в роутер/планшет.

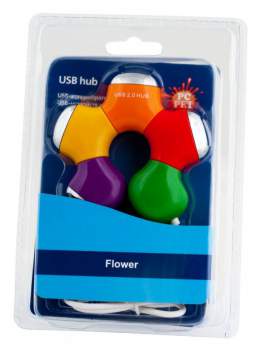

называется PC PET Flower, продаётся где попало и стоит недорого.

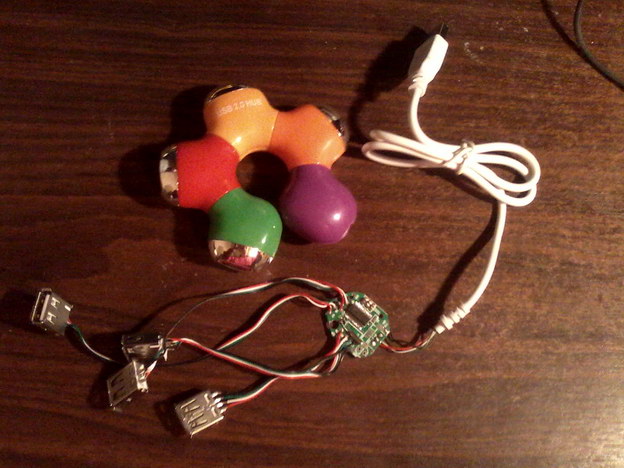

внутри плата 25х25 мм
высота 4,5 мм

**elmot** » 14 фев 2014, 13:07

Шарман

**avr123.nm.ru** » 14 фев 2014, 15:29

уже потестили с тплинком?

**elmot** » 14 фев 2014, 15:45

А чо там тестить? главное чтобы хаб не был usb 1.x, а то в там в чипе баг и устройства usb 1.0 и 1.1 с ним не пашут.

**hudbrog** » 14 фев 2014, 16:09

А чета фотки мелкие, не видно, под внешнее питание там есть контактные площадки?

**Myp** » 14 фев 2014, 16:40

нет, питание запараллелено
есть тока контактные площадки для smd miniUSB разъёма

**CyberLab** » 14 фев 2014, 23:18

Встраивание хаба в роутер wr703n
В одном порту USB Flash 8Гб

Сравнение размеров 3020 и 703

**AndreiSk** » 15 фев 2014, 12:28

Отпишу здесь, вот такой покупал http://www.ulmart.ru/goods/378175 , разбирается,
внутри легонькая (не дубовая) платка. Размер правда ширше чем у Мур'овской платы,
но зато можно USB разъемчики отпаять и там напаять свои проводки (шаг 2.54 или около того).
Ну в общем, не SMD... если кому критично. Правда никуда не встраивал, использовал по назначение (к NUC присоединял, у того 3 порта было в первой версии).

**linvinus** » 16 фев 2014, 11:09

AndreiSk, у меня такой же, только я его поставил на борт, без корпуса.
один порт выпаял, припаял тонкий провод от старой мышки, на конце mini-usb для подключения контроллера.
ещё один порт занят программатором st-link
usb-hub поставлен к краю портами во внутрь, так что всё умещается внутри робота и ничего не торчит.

Myp, конечно у всех условия разные, но свободно болтающиеся usb-разъёмы ещё как то нужно прикрепить.

**Myp** » 16 фев 2014, 12:09

разъёмы сразу в корзину, они слишком толстые и громоздкие
этот хаб будет работать внутри планшета, там 4 мм толщины уже проблема.
обычный хаб типа BXL USB2HUB1O не влазит вобще из за толщины платы + кварц
всё что надо паяется напрямую проводками и фиксируется термоклеем чтоб не болталось
