USB хаб для встраивания в роутер и т.п.

Сообщение Myp » 13 фев 2014, 22:50

хаб который можно раздербанить и вставить в роутер/планшет.

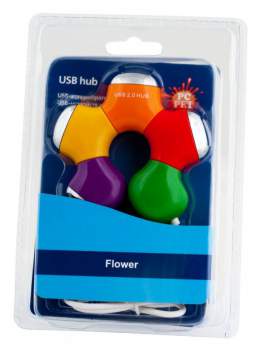

называется PC PET Flower, продаётся где попало и стоит недорого.

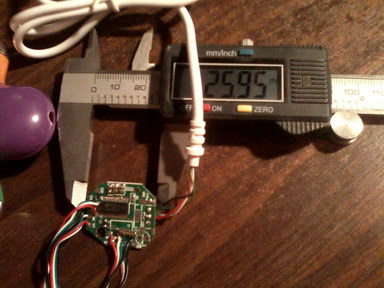

внутри плата 25х25 мм
высота 4,5 мм
Вложения
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15949
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: USB хаб для встраивания в роутер и т.п.

Сообщение elmot » 14 фев 2014, 13:07

Шарман
Аватара пользователя
elmot

Сообщения: 5674
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья

Re: USB хаб для встраивания в роутер и т.п.

Сообщение avr123.nm.ru » 14 фев 2014, 15:29

уже потестили с тплинком?
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: USB хаб для встраивания в роутер и т.п.

Сообщение elmot » 14 фев 2014, 15:45

А чо там тестить? главное чтобы хаб не был usb 1.x, а то в там в чипе баг и устройства usb 1.0 и 1.1 с ним не пашут.
Аватара пользователя
elmot

Сообщения: 5674
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья

Re: USB хаб для встраивания в роутер и т.п.

Сообщение hudbrog » 14 фев 2014, 16:09

А чета фотки мелкие, не видно, под внешнее питание там есть контактные площадки?
У меня в голове опилки и длинные слова меня только огорчают.
Аватара пользователя
hudbrog

Сообщения: 1568
Зарегистрирован: 14 май 2008, 15:49
Откуда: Минск
ФИО: Алексей

Re: USB хаб для встраивания в роутер и т.п.

Сообщение Myp » 14 фев 2014, 16:40

нет, питание запараллелено
есть тока контактные площадки для smd miniUSB разъёма
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15949
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: USB хаб для встраивания в роутер и т.п.

Сообщение CyberLab » 14 фев 2014, 23:18

Встраивание хаба в роутер wr703n
В одном порту USB Flash 8Гб




Сравнение размеров 3020 и 703
Аватара пользователя
CyberLab

Сообщения: 280
Зарегистрирован: 02 фев 2013, 12:50
Откуда: Москва

Re: USB хаб для встраивания в роутер и т.п.

Сообщение AndreiSk » 15 фев 2014, 12:28

Отпишу здесь, вот такой покупал http://www.ulmart.ru/goods/378175 , разбирается,
внутри легонькая (не дубовая) платка. Размер правда ширше чем у Мур'овской платы,
но зато можно USB разъемчики отпаять и там напаять свои проводки (шаг 2.54 или около того).
Ну в общем, не SMD... если кому критично. Правда никуда не встраивал, использовал по назначение (к NUC присоединял, у того 3 порта было в первой версии).
Аватара пользователя
AndreiSk

Сообщения: 2618
Зарегистрирован: 23 апр 2009, 17:03
Откуда: Москва, Самара
прог. языки: C#

Re: USB хаб для встраивания в роутер и т.п.

Сообщение linvinus » 16 фев 2014, 11:09

AndreiSk, у меня такой же, только я его поставил на борт, без корпуса.
один порт выпаял, припаял тонкий провод от старой мышки, на конце mini-usb для подключения контроллера.
ещё один порт занят программатором st-link
usb-hub поставлен к краю портами во внутрь, так что всё умещается внутри робота и ничего не торчит.

Myp, конечно у всех условия разные, но свободно болтающиеся usb-разъёмы ещё как то нужно прикрепить.
R3 forum87/topic15337.html
R2 roboforum.ru/forum102/topic13980.html
R4 roboforum.ru/post336339.html#p336339
Делать надо хорошо - плохо получится само!
Аватара пользователя
linvinus

Сообщения: 1581
Зарегистрирован: 29 апр 2011, 12:37
Откуда: Москва
прог. языки: С

Re: USB хаб для встраивания в роутер и т.п.

Сообщение Myp » 16 фев 2014, 12:09

разъёмы сразу в корзину, они слишком толстые и громоздкие
этот хаб будет работать внутри планшета, там 4 мм толщины уже проблема.
обычный хаб типа BXL USB2HUB1O не влазит вобще из за толщины платы + кварц
всё что надо паяется напрямую проводками и фиксируется термоклеем чтоб не болталось :)
