Акселерометры магнетометры и гироскопы недорого

Сообщение avr123.nm.ru » 03 май 2011, 15:17

Недорогие новейшие акселерометры магнетометры и гироскопы цифровые и аналоговые в наличии, почта от 50 рублей.

ADXL345 BCCZ-RL 380 рублей ВЕЛИКОЛЕПНЫЙ 3-х осевой цифровой акселерометр.

MMA7455 150 рублей АКСЕЛЕРОМЕТР датчик ускорений - 3-х осевой цифровой i2c SPI, миниатюрный, длина 8 мм примерно.
MMA7455L ±2g/±4g/±8g Three Axis Low-g Digital Output Accelerometer - Даташит: http://www.freescale.com/files/sensors/ ... A7455L.pdf

ГИРОСКОП LPR530AL 290 рублей 2 оси X Y аналоговый до 300 град./сек.
ГИРОСКОП LY530AL 290 рублей ось Z аналоговый до 300 град./сек. и цифровой выход.

2 Гироскопа LPR530AL и LY530AL на одной плате дают 3-осевой гироскоп - датчик угловых скоростей.

Новинка ! L3G4200D 380 рублей - датчик угловой скорости "ГИРОСКОП" цифровой i2c SPI 3 оси X Y Z диапазоны измерения ±250, ±500, ±2000 °/с град./сек. даташит.

Новинка ! LSM303 DLH 380 рублей - Магнетометр и Акселерометр цифровой на 3 оси X Y Z

Даташиты есть там http://mkpochtoi.narod.ru/price.htm
Вложения

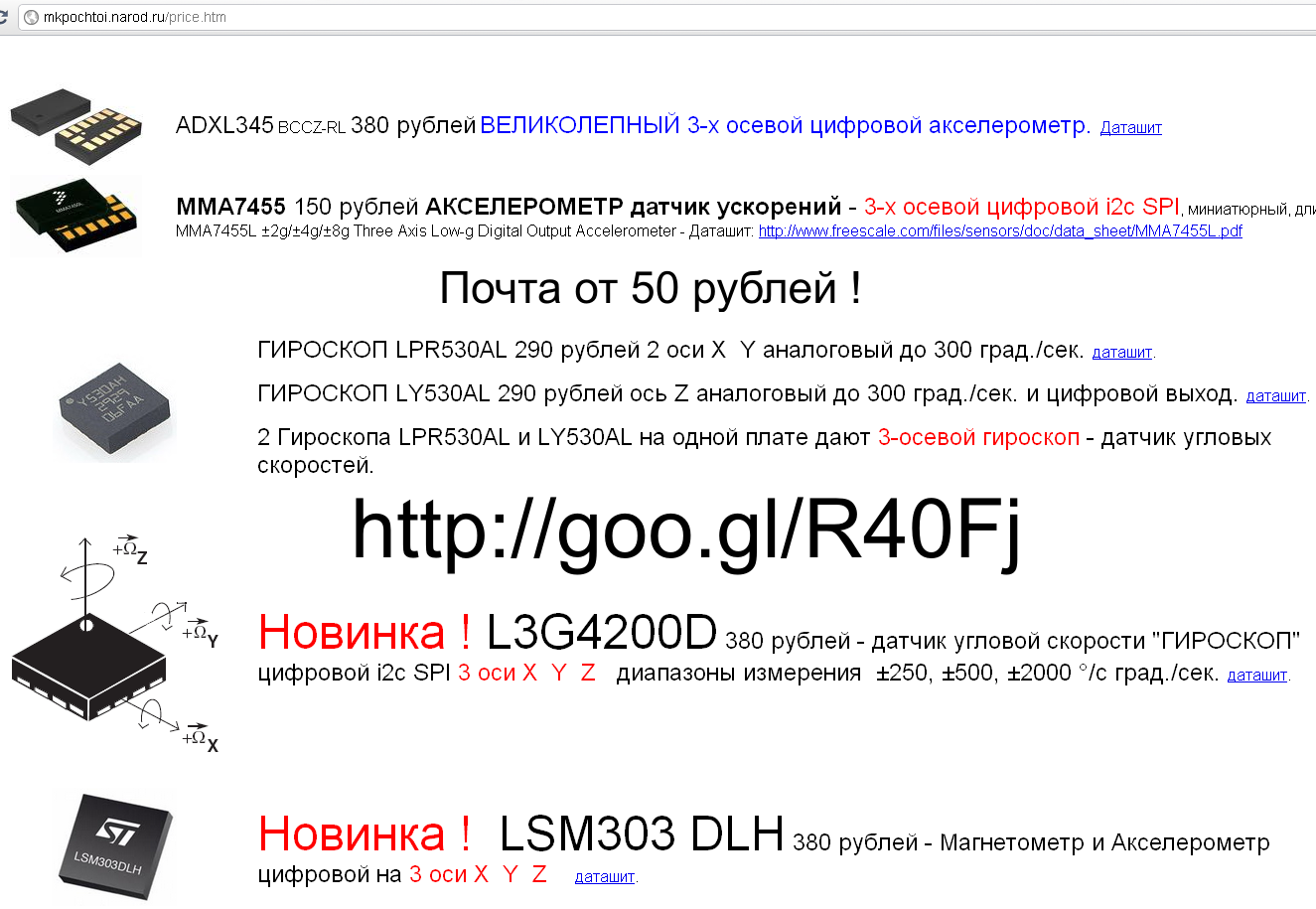

акселерометры магнетометры и гироскопы недорого и по почте.png
Последний раз редактировалось avr123.nm.ru 03 май 2011, 15:36, всего редактировалось 1 раз.
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Акселерометры магнетометры и гироскопы недорого

Сообщение Strijar » 03 май 2011, 15:23

А как их паять?
Аватара пользователя
Strijar

Сообщения: 587
Зарегистрирован: 28 авг 2006, 17:09
Откуда: Всеволожск (СПб)
прог. языки: С, Dao, Lua, VHDL, Verilog
ФИО: Олег Белоусов

Re: Акселерометры магнетометры и гироскопы недорого

Сообщение SkyStorm » 03 май 2011, 15:25

Как и все руками!!! Надо только уметь!!!
Я вот неумею :((( что меня ОЧЕНЬ растраивает!!! Поэтому покупаю распаяное на SFE.
Никто кроме нас!!!
4Robots.ru - Все для роботов!
Аватара пользователя
SkyStorm

Сообщения: 2597
Зарегистрирован: 05 фев 2008, 15:33
Откуда: St. Petersburg - Moscow
Skype: SkyStorm77
ФИО: Костюк Константин Вячеславович

Re: Акселерометры магнетометры и гироскопы недорого

Сообщение =DeaD= » 03 май 2011, 15:25

Фен, или "кверху пузом" проволочками :)

Добавлено спустя 25 секунд:
Но если не уметь - получается коряво :)
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Акселерометры магнетометры и гироскопы недорого

Сообщение avr123.nm.ru » 03 май 2011, 15:35

Можно паять на электрополите. Проволчками тоже хорошо выходит - главное на клее легче точно разместить корпуса приборов ! Проволочку надо вначале припаивать к плате а потом уже к чипу.

Статья о трехосевом гироскопе L3G4200DDH и компасе с акселерометром LSM303DLH

В статье рассказывается о трехосевых гироскопах L3G4200D/DH с цифровым выходом и модулем цифрового компаса LSM303DLH – новинках текущего года от лидера МЭМС-индустрии – компании STMicroelectronics. Эти новинки отличаются улучшенными рабочими характеристиками и находят разнообразное применение в системах навигации, системах безопасности, промышленной электронике, в 3D-пультах дистанционного управления и др.

http://robot.roboforum.ru/L3G4200_LSM30 ... YPR540.htm

=
Вложения
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Акселерометры магнетометры и гироскопы недорого

Сообщение AndreiSk » 03 май 2011, 15:54

Народ, не ведитесь на проволочки!
У меня был такой чип на SFE плате,
одна дорожка отклеилась и порвалась (перегрев, моя вина).
Как я замаялся к этой ноге проволочку подпаивать :x
Короче, как тут правильно Костя-Skystorm говорит,
новичкам такие чипы надо брать на breakout бордах,
например SFE (sparkfun).
Не у всех глаз-алмаз :roll:
Аватара пользователя
AndreiSk

Сообщения: 2618
Зарегистрирован: 23 апр 2009, 17:03
Откуда: Москва, Самара
прог. языки: C#

Re: Акселерометры магнетометры и гироскопы недорого

Сообщение =DeaD= » 03 май 2011, 15:58

Справедливости ради - я так подозреваю ты её подпаивал сбоку, а если сразу на проволочках делать - микру надо ставить перевернутую и подпаивать сверху.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Акселерометры магнетометры и гироскопы недорого

Сообщение avr123.nm.ru » 03 май 2011, 16:34

AndreiSk писал(а):Народ, не ведитесь на проволочки!
Как я замаялся к этой ноге проволочку подпаивать


Ужас ! чип БРЮХОМ НАВЕРХ надо на плату клеить. И паять там всего несколько ножек. Очень просто.

Добавлено спустя 1 минуту 51 секунду:
AndreiSk писал(а):Не у всех глаз-алмаз :roll:
Не нужно алмаза. Клеите на плату уперев чипы торцами в метал линейку или аналогичный шаблон. После затвердения неспешно подпаиваете.
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Акселерометры магнетометры и гироскопы недорого

Сообщение Strijar » 03 май 2011, 18:57

О! А на токопроводящий клей приклеить? Аккуратно на дорожки "накапать" и приложить.
Аватара пользователя
Strijar

Сообщения: 587
Зарегистрирован: 28 авг 2006, 17:09
Откуда: Всеволожск (СПб)
прог. языки: С, Dao, Lua, VHDL, Verilog
ФИО: Олег Белоусов

Re: Акселерометры магнетометры и гироскопы недорого

Сообщение boez » 03 май 2011, 19:25

А смысл? Лучше уж тогда паяльной пастой намазать и подогреть.
boez

Сообщения: 1974
Зарегистрирован: 27 авг 2008, 10:45
Откуда: Харьков
прог. языки: С/С++

Re: Акселерометры магнетометры и гироскопы недорого

Сообщение avr123.nm.ru » 03 май 2011, 20:20

Strijar писал(а):О! А на токопроводящий клей приклеить? Аккуратно на дорожки "накапать" и приложить.


Я бы этот клей использовал чтоб проволочки к чипам клеить, на плату их припаять пригнуть к пощадкам чипа, обрезать выровнять и вот тут клеем можно.
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Акселерометры магнетометры и гироскопы недорого

Сообщение Strijar » 04 май 2011, 10:03

boez писал(а):А смысл? Лучше уж тогда паяльной пастой намазать и подогреть.


Смысл, что нет пасты и нечем греть. А клей на столе вон лежит ;)

Добавлено спустя 1 минуту 9 секунд:
avr123.nm.ru писал(а):Я бы этот клей использовал чтоб проволочки к чипам клеить, на плату их припаять пригнуть к пощадкам чипа, обрезать выровнять и вот тут клеем можно.


Менее красиво, но тоже вариант. Спасибо.
Аватара пользователя
Strijar

Сообщения: 587
Зарегистрирован: 28 авг 2006, 17:09
Откуда: Всеволожск (СПб)
прог. языки: С, Dao, Lua, VHDL, Verilog
ФИО: Олег Белоусов

Re: Акселерометры магнетометры и гироскопы недорого

Сообщение avr123.nm.ru » 04 май 2011, 11:06

Strijar писал(а):Менее красиво.
зато работать будет и визуальный контроль.
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Акселерометры магнетометры и гироскопы недорого

Сообщение gab » 11 июн 2011, 21:16

AndreiSk писал(а):Народ, не ведитесь на проволочки!
У меня был такой чип на SFE плате,
одна дорожка отклеилась и порвалась (перегрев, моя вина).
Как я замаялся к этой ноге проволочку подпаивать :x
Короче, как тут правильно Костя-Skystorm говорит,
новичкам такие чипы надо брать на breakout бордах,
например SFE (sparkfun).
Не у всех глаз-алмаз :roll:

Для того что бы это паять "глаз-алмаз" не нужен, нужна "сноровка". У QFN "выдвиги" ножек делайте больше относительно рекомендуемых. Примерно на 0.5мм. Паяется обычным паяльником. Чтобы подпаять брюхо - делайте в центре под ним металлизированное отверстие диаметром 0.75 от меньшей размерности прямоугольника металлизации.
Либо осваивайте фен. Это проще.

Добавлено спустя 3 минуты 58 секунд:
С паяльной пастой - проще. Но, опять же, нужна сноровка. Из-за недозоза или передоза пасты МС поведёт. Развлечение на 2 часа - гарантировано! :(.
gab

Сообщения: 212
Зарегистрирован: 30 апр 2005, 03:11
Откуда: Москва
прог. языки: C/C++, Verilog
ФИО: Гвоздев Александр Борисович
