Ищу маленькие шаговые двигатели

Сообщение Konan » 21 июл 2010, 20:58

Ищу маленькие шаговые двигатели, желательно:
до 6 вольт,
не менее 500 шагов за полный оборот,
момент значения не имеет.
Konan

Сообщения: 4
Зарегистрирован: 21 июл 2010, 20:47

Re: Ищу маленькие шаговые двигатели

Сообщение Angel71 » 21 июл 2010, 22:04

:) что значит маленькие? цена вопроса
Аватара пользователя
Angel71

Сообщения: 9231
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Ищу маленькие шаговые двигатели

Сообщение Konan » 21 июл 2010, 22:22

Маленькие в прямом смысле этого слова.
В принцапи подходят такие http://chip-dip.ru/product0/865993224.aspx , только они на 12 вольт.
Соответственно цена должна быть в пределах 320 руб, за штуку.
Konan

Сообщения: 4
Зарегистрирован: 21 июл 2010, 20:47

Re: Ищу маленькие шаговые двигатели

Сообщение Angel71 » 21 июл 2010, 22:53

нет у этого слова в данном контексте почти никакого смысла. в общем хотите копеечный шаговичёк с 500 шагов/оборот - или микрошаг или забудьте. http://www.npoatom.ru/catalog/showsm/21/ (ссылка из первой десятки строк в выдаче гугли :crazy: эт не серьёзно)
Аватара пользователя
Angel71

Сообщения: 9231
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Ищу маленькие шаговые двигатели

Сообщение Ворон » 21 июл 2010, 23:14

о 500 шагов на оборот и не мечтай) :o )сразу говорю.

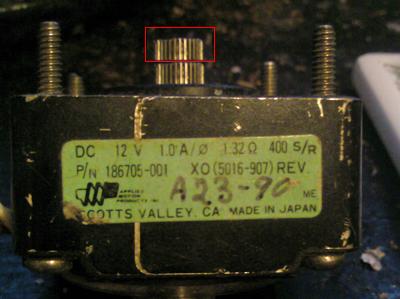

на старых ННД попадались двигатели на 400 шагов фото наклейки прилагаю, от таких сам б ы не отказался ну с пяток штук))) :good:
Вложения
Ворон

Сообщения: 1051
Зарегистрирован: 24 ноя 2008, 19:43
Откуда: Казань

Re: Ищу маленькие шаговые двигатели

Сообщение Angel71 » 21 июл 2010, 23:16

за такие деньги да - можно и не мечтать :oops: яж чего сразу о цене спрашивал. 500 это 0,72 на шаг, в принципе реально (но не для мелких копеечных, как по ссылке tc), есть и ещё с меньшим полным шагом, но редкость. да и смысла в них особо нет - всё микрошагом решаемо
Аватара пользователя
Angel71

Сообщения: 9231
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Ищу маленькие шаговые двигатели

Сообщение Michael_K » 22 июл 2010, 00:00

Вопрос вообще некорректно стоит.
Токи, моменты, точности, габариты надо бы указывать...
Может быть сойдет и с редуктором - там шагов на оборот сколько хочешь бывает,
и моменты, но скорости и точность позиционирования, например, невысокие
(из-за редуктора и люфтов в нем).

Посмотрите вот тут ближе к концу страницы табличка
http://stepmotor.ru/production/shag/
Посмотреть на модель, а уже потом искать приблизительно аналог за приемлемую цену (если получится)...
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Ищу маленькие шаговые двигатели

Сообщение Konan » 22 июл 2010, 00:33

Ну, помечтать-то можно.
Габариты не так принципиальны. Но двигатель должен быть небольшим. С редуктором подойдет.
О микрошаговом режиме слышу впервые, т.к. новичёк в этом деле. Недели 3 назад купил вот этот двигатель http://www.velleman.eu/distributor/prod ... /?id=75005 за 320 рублей. Он с редуктором. Запрограммировал для него драйвер: почти всё устраивает. Сейчас нужно еще как минимум 3 таких. Вот я и подумал, а вдруг есть лучше и дешевле и не на 12 вольт, а на 5...
По выше приведенным ссылкам есть много подходящих двигателей, но они не дешевле.
Konan

Сообщения: 4
Зарегистрирован: 21 июл 2010, 20:47

Re: Ищу маленькие шаговые двигатели

Сообщение avr123.nm.ru » 22 июл 2010, 08:50

Konan писал(а):Ищу маленькие шаговые двигатели, момент значения не имеет.

Наверно из прводов дискеток вам подойдут. + драйвер с микрошагом.
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Ищу маленькие шаговые двигатели

Сообщение Konan » 22 июл 2010, 11:40

Все чаще слышу это слово "Микрошаг".
А и правда, почему бы и не попробовать, где-то был у меня дисковод старенький...
В кратце с теорией микрошага ознакомился. Вопрос: любой ли контроллер подойдет для реализации микрошага? Можно ли вместо того, чтобы силу тока менять, использовать небольшие импульсы и менять их частоту?
Konan

Сообщения: 4
Зарегистрирован: 21 июл 2010, 20:47

Re: Ищу маленькие шаговые двигатели

Сообщение Michael_K » 22 июл 2010, 12:16

Можно (так и делают на практике), но обратная связь должна быть по току.
Реально же при такой цене за мотор драйвер с микрошагом выйдет чуть ли не дороже мотора.
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Ищу маленькие шаговые двигатели

Сообщение avr123.nm.ru » 22 июл 2010, 12:25

Лучше готовый драйвер с микрошагом использовать Allegro какой нибудь.
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8
