короче ищется нечто что способно двигать на себе небольшие тисочки
какойнибуть суппорт от небольшого токарника
или какиенить подвижные механизмы с винтом.

хочу вот такую штуку
для сверлилки сделать

покупать в магазине нормальные кретсовинные тиски жаба душит, тиски дороже сверлилки стоят.

хотябы одну координату для тисков добавить, чтобы сверлить нормально отверстия на одной линии.
ато заманался тиски прикручивать к станине и откручивать чтоб отверстия сверлить рядом

Может быть посмотреть в сторону направляющих всяких для лобзиков и фрезеров?
Они бывают в строймагах. Всякие аксессуары - крепления, зажимы, упоры - для них тоже продают.
Это конечно не суппорт - скорее линейка-рельс...
Но тисочки на них поставить, имхо, можно.

я просто вобще не в теме пока что.
нашёл вот тиски с ручкамик рутилками по осям но они стоят как вся моя сверлилка целиком.

а какие хоть примерно
что за направляющие?


мне что надо то, закрепил деталь, покрутил - просверлил, покрутил ещё по линеечке - опять просверлил, и так отверстия везде где надо.
ато каждый раз заготовку вынимать и переставлять, потом подгонять под сверло точку сверления, потом пока затягивал болты у тисков она зараза сдвинется на мм в бок. эт никакой повторяемости нет.

Ну из дорогих приходят в голову festool.
А нонеймы в магазинах на полках лежат.
Это, типа, рельс, по которому что-то можно ровно двигать.
Приспособа, для всяких пил, лобзиков, фрезеров и т.д.

типа такого


Добавлено спустя 1 минуту 10 секунд:
Ну и к ним всякие шалобухи бывают - крепежные, направляющие, транспортиры и прочее.

Добавлено спустя 4 минуты 45 секунд:
Подачи, правда не будет. там просто линейка на этом рельсе нарисована - двигаешь и зажимаешь...
И точность не станочная... но лучше, чем на глаз всяко.

Ок, спасибо, попробую поискать.

На многих предприятиях, полно различной поломанной техники...можно поговорить со знакомыми или родственниками, которые работают на заводах, иногда можно найти интересные вещи практически за даром

короче походил по магазинам и нашёль


крестовинные тиски за 1200 р.


качество реализации... говно
винты ровные, но все плоскости ласточкиного хвоста просто тупо отфрезерованы и оставлены так, с кольцевыми бороздками от фрезы.
завтра пойду в магазин куплю шкурку брусок и буду доводить чтоб скользило легко

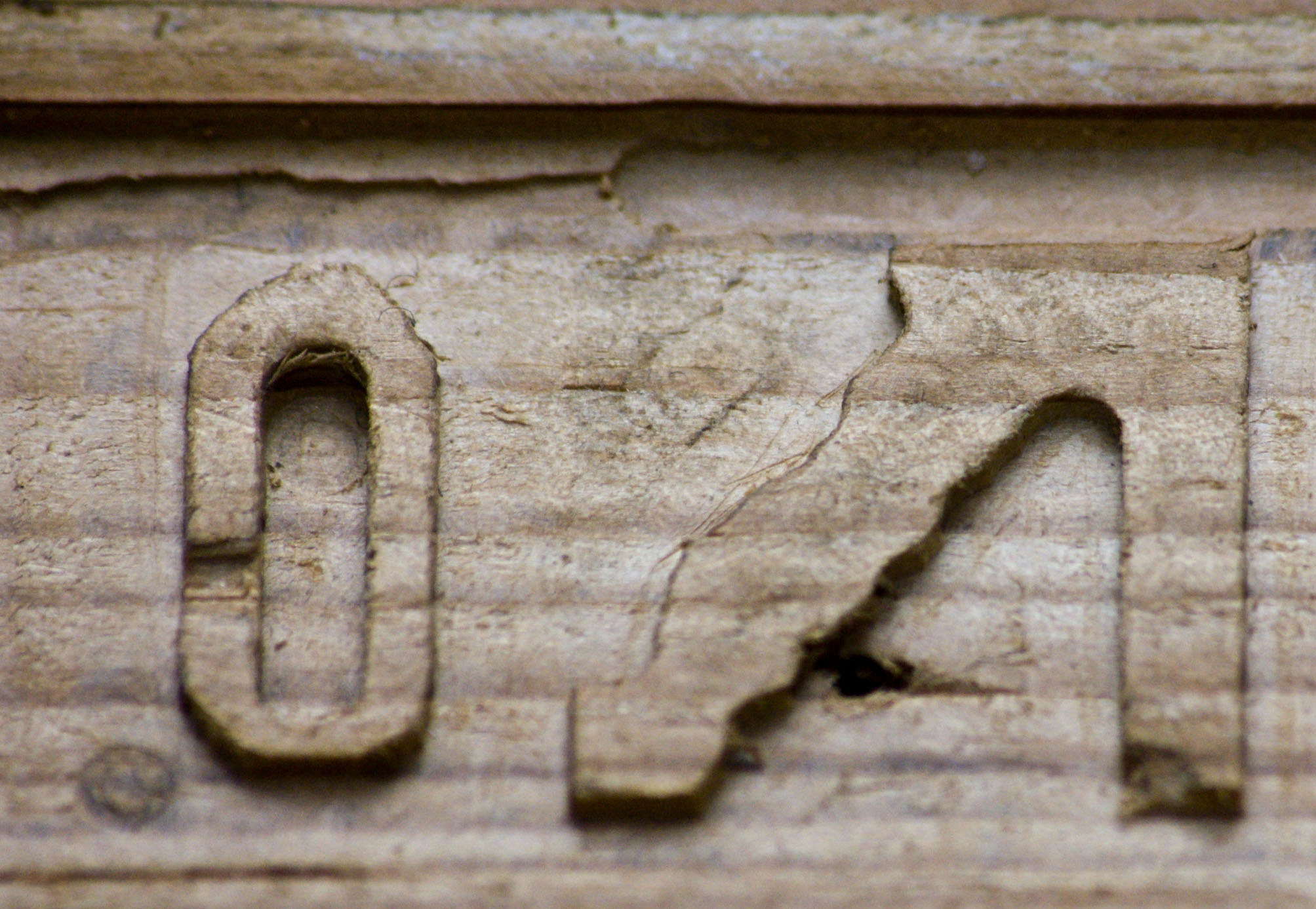

вот кстати что уже сделал
взял деревяшку и фрезу 3мм 4х заходную
руками крутил ручки)

А сколько эта радость стоит?

1200 рублей + сразу брать брусок со шкурками и несколько часов на доводку
габаритами они примерно 300х400 на фотке кажуцца меньше

на картинке не видно но на рукоятках лимб есть, 0-3мм с шагом в 0.5 мм
короче 1 оборот ручки - 3 мм сдвиг по оси
можно типа по рисочкам двигать на 0.5 мм

рабочая поверхность по первой прикидке примерно 100х150, у таких же за 2 т.р. будет гдето 200х150 я решил нафик надо.

крепление к станине не очень
3 проушины с боков под болт М8 наверно хотели, но литьё такое что М8 не влазит, надо либо подтачивать напильником либо на М6 крепить, но М6 както ненадёжно смотрится.

потом короче как соберу всё сфоткаю и покажу.

Не боишься что что после шкурки появятся люфты?

Дык, он на то и хвост, чтобы утягиваться...
После шкурки он сильно из плоскости вряд ли уйдет

ага
именно
там выбирается винтиками до ноля.
а от шкурки перекос не сильнее чем изначально от китайского глазомера)))

Хвост обычно шлифовкой станочной и щабрением доводят если точность нужна. Это так, для информации.

мне нужна лёгкость хода
там щас поверхность как у надфиля в полосочку.
ходит если не зажимать, а чуть поджал от люфта так сразу хрен провернёшь.
