небольшой суппорт от токарника ищу или нечто с подачей

Купить / продать модули и комплектующие для роботов, механика, электроника
микроконтроллеры. Предложение и спрос услуг и работ.

небольшой суппорт от токарника ищу или нечто с подачей

Сообщение Myp » 20 янв 2010, 17:05

короче ищется нечто что способно двигать на себе небольшие тисочки
какойнибуть суппорт от небольшого токарника
или какиенить подвижные механизмы с винтом.

хочу вот такую штуку Изображение
для сверлилки сделать

покупать в магазине нормальные кретсовинные тиски жаба душит, тиски дороже сверлилки стоят.

хотябы одну координату для тисков добавить, чтобы сверлить нормально отверстия на одной линии.
ато заманался тиски прикручивать к станине и откручивать чтоб отверстия сверлить рядом
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15948
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: небольшой суппорт от токарника ищу или нечто с подачей

Сообщение Michael_K » 20 янв 2010, 22:36

Может быть посмотреть в сторону направляющих всяких для лобзиков и фрезеров?
Они бывают в строймагах. Всякие аксессуары - крепления, зажимы, упоры - для них тоже продают.
Это конечно не суппорт - скорее линейка-рельс...
Но тисочки на них поставить, имхо, можно.
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: небольшой суппорт от токарника ищу или нечто с подачей

Сообщение Myp » 20 янв 2010, 22:43

я просто вобще не в теме пока что.
нашёл вот тиски с ручкамик рутилками по осям но они стоят как вся моя сверлилка целиком.

а какие хоть примерно
что за направляющие?


мне что надо то, закрепил деталь, покрутил - просверлил, покрутил ещё по линеечке - опять просверлил, и так отверстия везде где надо.
ато каждый раз заготовку вынимать и переставлять, потом подгонять под сверло точку сверления, потом пока затягивал болты у тисков она зараза сдвинется на мм в бок. эт никакой повторяемости нет.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15948
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: небольшой суппорт от токарника ищу или нечто с подачей

Сообщение Michael_K » 20 янв 2010, 23:04

Ну из дорогих приходят в голову festool.
А нонеймы в магазинах на полках лежат.
Это, типа, рельс, по которому что-то можно ровно двигать.
Приспособа, для всяких пил, лобзиков, фрезеров и т.д.

типа такого

Добавлено спустя 1 минуту 10 секунд:
Ну и к ним всякие шалобухи бывают - крепежные, направляющие, транспортиры и прочее.

Добавлено спустя 4 минуты 45 секунд:
Подачи, правда не будет. там просто линейка на этом рельсе нарисована - двигаешь и зажимаешь...
И точность не станочная... но лучше, чем на глаз всяко.
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: небольшой суппорт от токарника ищу или нечто с подачей

Сообщение Myp » 21 янв 2010, 09:34

Ок, спасибо, попробую поискать.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15948
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: небольшой суппорт от токарника ищу или нечто с подачей

Сообщение vadinator » 21 янв 2010, 10:02

На многих предприятиях, полно различной поломанной техники...можно поговорить со знакомыми или родственниками, которые работают на заводах, иногда можно найти интересные вещи практически за даром :)
Роботы, уже среди нас...
Прошу прощения за аватар, никак схему динамической индикации не могу настроить :)
Аватара пользователя
vadinator

Сообщения: 979
Зарегистрирован: 19 янв 2010, 14:51
Откуда: Петрозаводск
прог. языки: C, FBD, Wiring-Processimg,,,LD, SFC, ST...
ФИО: Вадим

Re: небольшой суппорт от токарника ищу или нечто с подачей

Сообщение Myp » 24 янв 2010, 19:34

короче походил по магазинам и нашёль

крестовинные тиски за 1200 р.


качество реализации... говно
винты ровные, но все плоскости ласточкиного хвоста просто тупо отфрезерованы и оставлены так, с кольцевыми бороздками от фрезы.
завтра пойду в магазин куплю шкурку брусок и буду доводить чтоб скользило легко

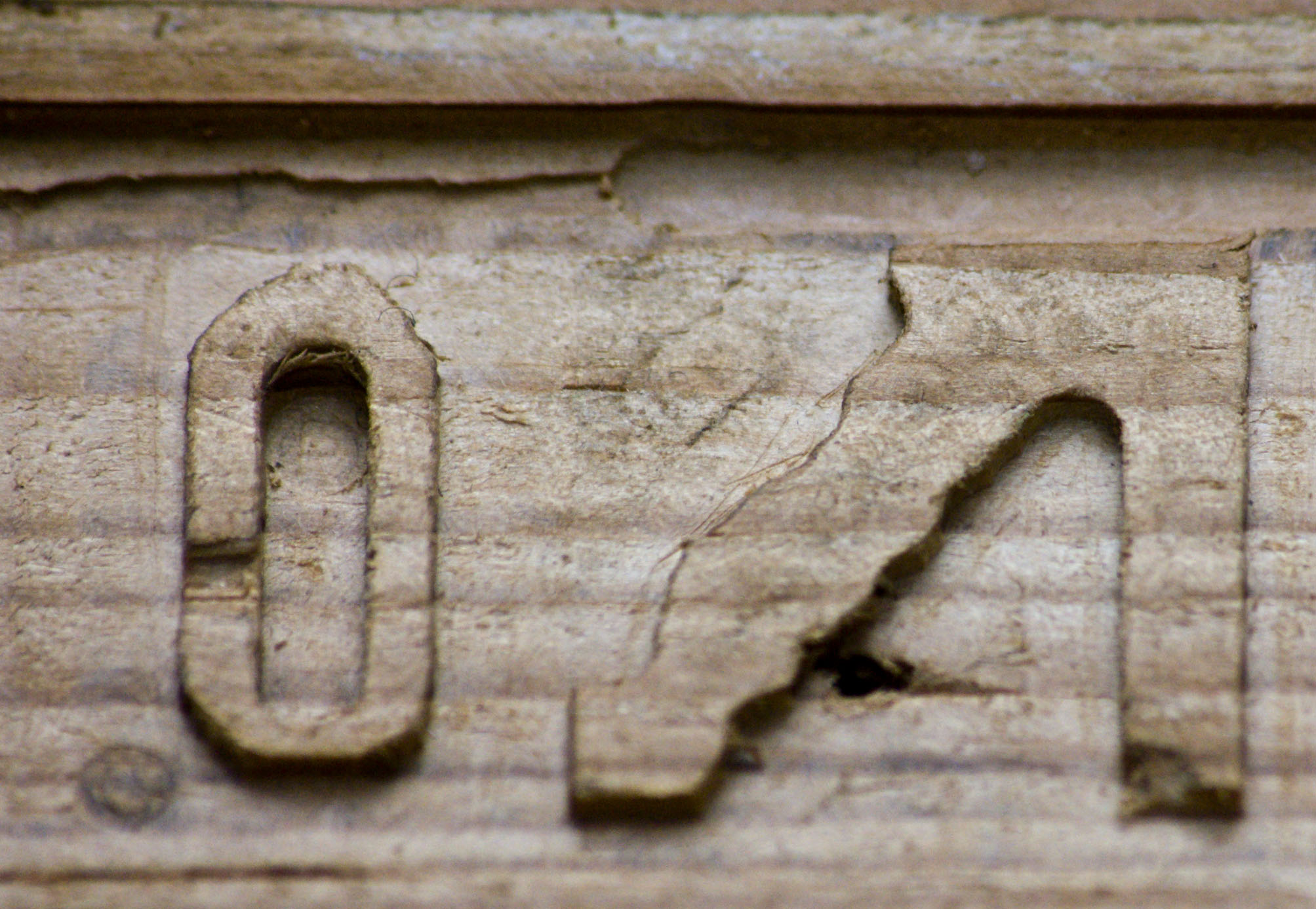

вот кстати что уже сделал
взял деревяшку и фрезу 3мм 4х заходную
руками крутил ручки)
Вложения
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15948
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: небольшой суппорт от токарника ищу или нечто с подачей

Сообщение D1mcon » 25 янв 2010, 22:35

А сколько эта радость стоит? :)
Язык Ада - официально был признан министерством обороны США для создания ПО военной техники
Аватара пользователя
D1mcon

Сообщения: 700
Зарегистрирован: 08 фев 2009, 10:13
Откуда: Воротынск
прог. языки: C,C++,C#,Java
ФИО: Дмитрий

Re: небольшой суппорт от токарника ищу или нечто с подачей

Сообщение Myp » 26 янв 2010, 10:16

1200 рублей + сразу брать брусок со шкурками и несколько часов на доводку :)
габаритами они примерно 300х400 на фотке кажуцца меньше

на картинке не видно но на рукоятках лимб есть, 0-3мм с шагом в 0.5 мм
короче 1 оборот ручки - 3 мм сдвиг по оси
можно типа по рисочкам двигать на 0.5 мм

рабочая поверхность по первой прикидке примерно 100х150, у таких же за 2 т.р. будет гдето 200х150 я решил нафик надо.

крепление к станине не очень
3 проушины с боков под болт М8 наверно хотели, но литьё такое что М8 не влазит, надо либо подтачивать напильником либо на М6 крепить, но М6 както ненадёжно смотрится.

потом короче как соберу всё сфоткаю и покажу.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15948
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: небольшой суппорт от токарника ищу или нечто с подачей

Сообщение Master » 26 янв 2010, 10:32

Не боишься что что после шкурки появятся люфты?
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: небольшой суппорт от токарника ищу или нечто с подачей

Сообщение Michael_K » 26 янв 2010, 10:36

Дык, он на то и хвост, чтобы утягиваться...
После шкурки он сильно из плоскости вряд ли уйдет :)
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: небольшой суппорт от токарника ищу или нечто с подачей

Сообщение Myp » 26 янв 2010, 11:14

ага
именно
там выбирается винтиками до ноля.
а от шкурки перекос не сильнее чем изначально от китайского глазомера)))
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15948
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: небольшой суппорт от токарника ищу или нечто с подачей

Сообщение executer » 26 янв 2010, 17:16

Хвост обычно шлифовкой станочной и щабрением доводят если точность нужна. Это так, для информации.
Аватара пользователя
executer

Сообщения: 784
Зарегистрирован: 30 янв 2009, 01:24
Откуда: Запорожье
прог. языки: Си, AvrASM, STL, САС, учу Си++
ФИО: Павел

Re: небольшой суппорт от токарника ищу или нечто с подачей

Сообщение Myp » 26 янв 2010, 17:24

мне нужна лёгкость хода
там щас поверхность как у надфиля :D в полосочку.
ходит если не зажимать, а чуть поджал от люфта так сразу хрен провернёшь.
