Продам платки серии Селена. Детально https://github.com/Ales2-k/Selena. Кратко описание ниже.

Платы созданы для работы с прошивкой Smoothieware с открытым исходным кодом.
Платы поставляются с предустановленной прошивкой.

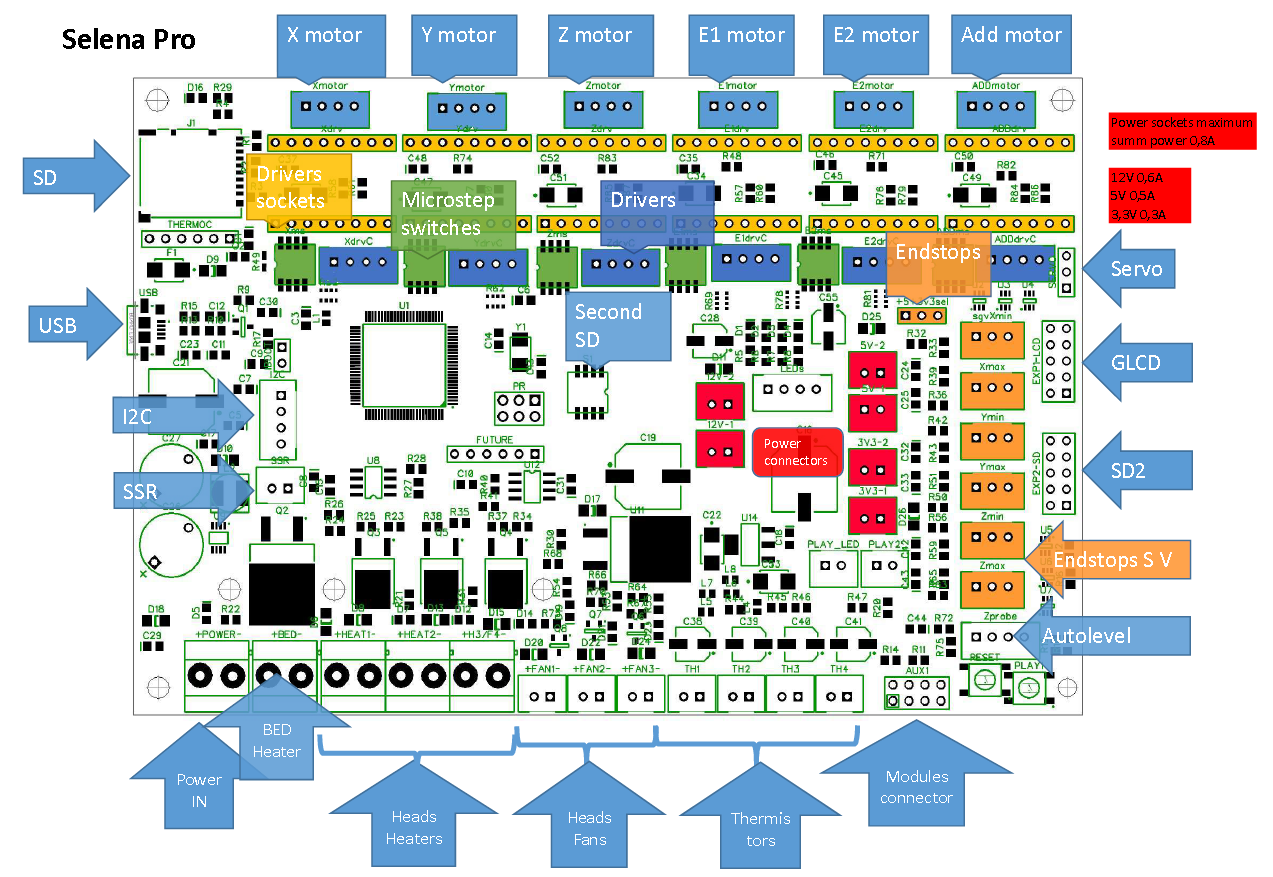

Selena Pro

• 32-битный производительный процессор 100Mhz Cortex-M3 LPC1768, 512kB flash, 64kB RAM
• 6 сменных драйверов Сменная архитектура позволяет легко заменить драйвер.
• Раздельная настройка режимов для всех 6 драйверов. 6 независимых драйверов позволяют управлять самыми сложными устройствами, например, 3D Принтером с 3-х цветным экструдером.
• Совместимость со всеми драйверами стандартного формата A4988, Drv8825, TMC2100, TMC2130, TMC2208, LV8729 и др.
• Легкое подключение внешних драйверов TB6600, LV8727, LV8729 и др.
• Возможность соединения драйверов попарно для копирования движений по осям.
• Высоко стабильная система питания
• Совместимость с экранами стандарта GLCD 12864, подключение через EXP1-LCD
• Совместимость с сенсорными экранами TFT подключаемыми к AUX1 (MKS TFT)
• Поддержка работы с 2 SD картами, на плате и на модуле, подключение через EXP2-SD
• Широкие возможности для подключения
o 1 мощный канал на 25 ампер с возможностью параллельного подключения твердотельного реле(SSR)
o 3 мощных канала на 15 ампер, подходит для индуктивной нагрузки.
o 3 маломощных канала 2 ампера, подходит для индуктивной нагрузки.
o 4 гнезда для температурных датчиков
o Порт для подключения сервопривода
o 6 портов для конечных выключателей осей
o Отдельный порт для подключения системы автоматического уровня
o Отдельный порт для подключения модуля термопары (не совместно с GLCD 12864)
o Порт АUX1 для подключения внешних модулей LAN, WiFi, сенсорные экраны и т.п.
o Порт для подключения подсвечиваемой кнопки PLAY
o Порт расширения I2C
o Порт для ваших будущих устройств Future Connector
o Отдельные выводы для питания внешних устройств по 2 порта 3.3В, 5В, 12В. Суммарно нагрузка на всех портах не может превышать 0.6A

Firmware и config.txt

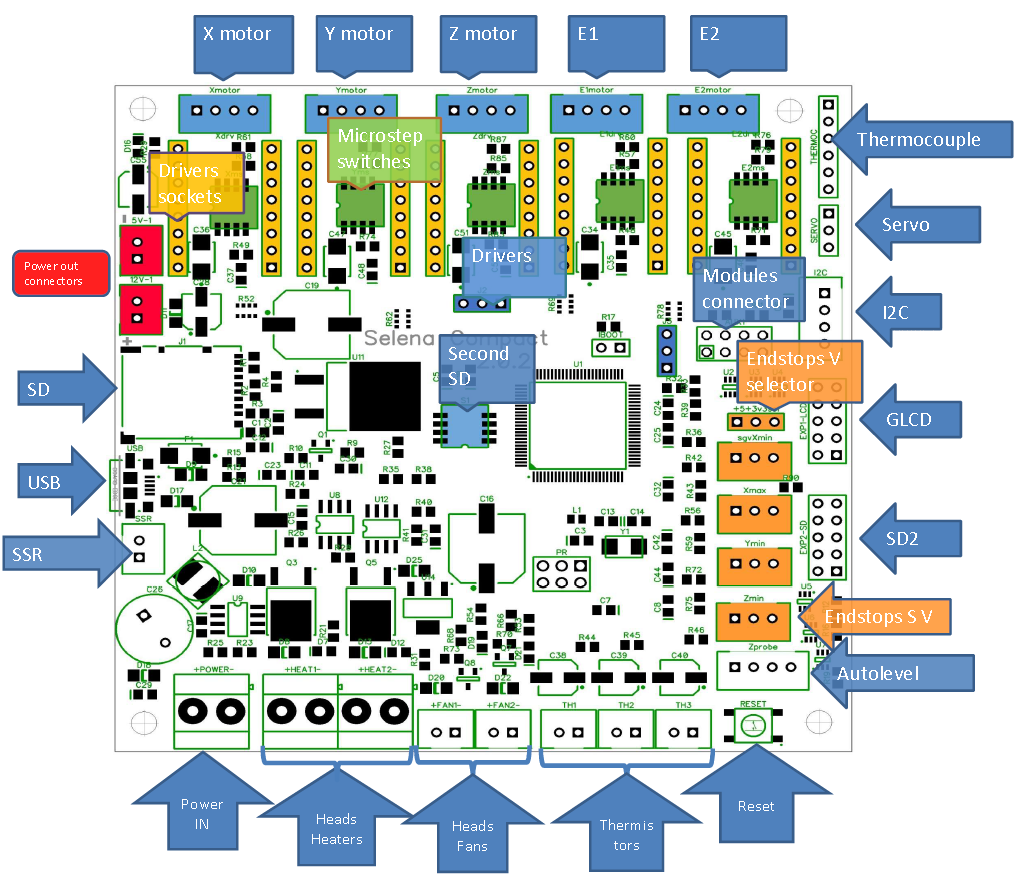

Selena Compact

• 32-битный производительный процессор 100Mhz Cortex-M3 LPC1768, 512kB flash, 64kB RAM
• 5 сменных драйверов. Сменная архитектура позволяет легко заменить драйвер.
• Раздельная настройка режимов для всех 5 драйверов, 5 независимых драйверов позволяют управлять самыми сложными устройствами, например 3D Принтером с 2-мя экструдерами.
• Совместимость со всеми драйверами стандартного формата A4988, Drv8825, TMC2100, TMC2130, TMC2208, LV8729 и др.
• Возможность соединения одной пары драйверов для копирования движения по оси.
• Высоко стабильная система питания
• Совместимость с экранами стандарта GLCD 12864
• Совместимость с сенсорными экранами TFT подключаемыми к AUX1 (MKS TFT)
• Поддержка работы с 2 SD картами, на плате и на модуле, подключение через EXP2-SD
• Широкие возможности для подключения
o Отдельный канал для подключения твердотельного реле(SSR)
o 2 мощных канала на 15 ампер, подходит для индуктивной нагрузки.
o 2 маломощных канала 2 ампера, подходит для индуктивной нагрузки.
o 3 гнезда для температурных датчиков
o Порт для подключения сервопривода
o 4 порта для конечных выключателей осей
o Отдельный порт для подключения системы автоматического уровня
o Отдельный порт для подключения модуля термопары (не совместно с GLCD 12864)
o Порт АUX1 для подключения внешних модулей LAN, WiFi, сенсорные экраны и т.п.
o Порт расширения I2C
o Порт для ваших будущих устройств Future Connector
o Отдельные порты для питания внешних устройств 5В и 12В, суммарно не более 0,6А


Firmware и config.txt

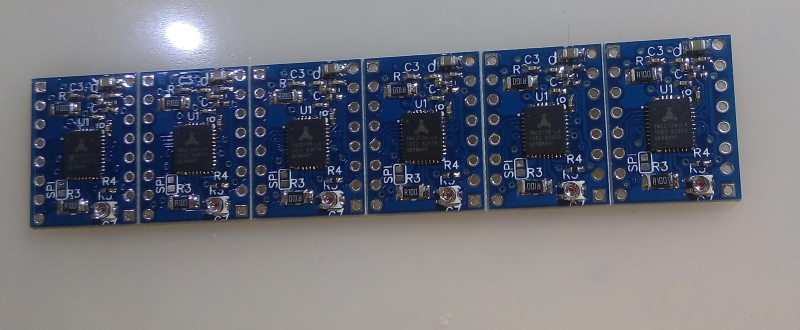

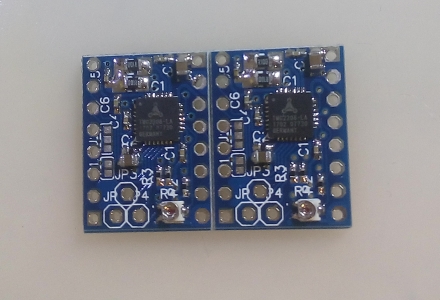

2130 Драйвер шагового двигателя на основе TMC2130 с очень низким шумом.

2208Драйвер шагового двигателя на основе TMC2208 с очень низким шумом.

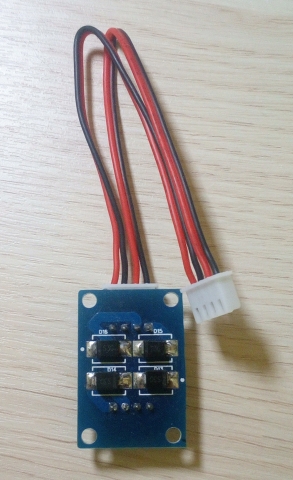

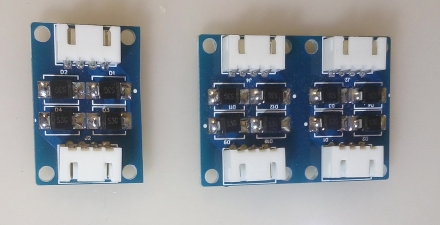

Aligner drv8825 Согласователь напряжения для драйвера drv8825 для борьбы с паразитным рисунком при печати.

Driver Copy Комплект из 2-х плат позволяющий копировать движения шаговых двигателей подключенных к разным драйверам управления.

Driver protector Плата защиты драйвера от всплесков паразитного индуктивного напряжения. (Особенно для любителей подвигать оси руками)


Цены
SelenaPro 5600 руб
SelenaCompact 3800 руб
Драйвер 2130 1000 руб
Драйвер 2208 1200 руб
Aligner drv8825 8 диодный согласователь + кабель 200 руб
Driver Copy (Комплект 2 платы + кабель) 300 руб
Driver protector 200 руб

Прошу писать в личку или на email ales2-k@yandex.ru
или звонить
8 929-984-0628 Сергей

самое главное не написал
какая прошивка на неё встаёт

Спасибо дополнил. Платы созданы для работы с прошивкой Smoothieware с открытым исходным кодом.

В планах производителя
сетевой модуль WiFi/Сеть совмещенный
Touch screen

Напряжение питания? 12/24/???

Да питание 12/24.

А где можно почить про эти платы более развенуто

это твоя разработка ?
выглядит конкурентноспособно

waa56 писал(а):А где можно почить про эти платы более развенуто

https://github.com/Ales2-k/Selena

Если возникают вопросы - всегда готов ответить

Добавлено спустя 4 минуты 34 секунды:

setar писал(а):это твоя разработка ?
выглядит конкурентноспособно

Спасибо.

Да разработка всех плат (контроллеров, драйверов, переходников) моя.
Изготовление(пайка) российской компанией.
2 месяца уже тестируются, полет нормальный.
Цены пока такие, надеюсь будут снижаться с количеством проданных.

Как разведён cddetect на обоих кардридерах? В MKS тупо объединили, в честь чего приходится резать дорожку
Стоят ли джампера для заведения на LCD разъём добавочных пинов? 3 штуки нужны для rrd smart controller, 2 для mks 12864 mini
Джампер выбора питания на AUХ есть? для ESP нужно 3.3в в MKS разведено 5v
Джампер выбора interrupt/PWM порта на разъём концевиков ?
Почему не используется процессор LPC1769 ?

Добавлено спустя 2 часа 56 минут 38 секунд:

ales2k писал(а):

waa56 писал(а):А где можно почить про эти платы более развенуто

https://github.com/Ales2-k/Selena

Если возникают вопросы - всегда готов ответить

Добавлено спустя 4 минуты 34 секунды:

setar писал(а):это твоя разработка ?
выглядит конкурентноспособно

Спасибо.

Да разработка всех плат (контроллеров, драйверов, переходников) моя.
Изготовление(пайка) российской компанией.
2 месяца уже тестируются, полет нормальный.
Цены пока такие, надеюсь будут снижаться с количеством проданных.

Тогда о каком прозводителе речь в посте http://roboforum.ru/forum107/topic15705-165.html#p380352

По порядку
1) cddetect заведен через выключатель. Выключатель подключает cddetect внешней карты, если вы хотите чтобы он отключал от cddetect внутреннюю карту, можем реализовать такой вариант в следующей версии.

2) джампера для добавочных пинов не выводились

однако есть разъем future connector, откуда можно взять пины

3)Джампера выбора питания на AUХ нет, там 5 вольт, есть отдельные разъемы питания 3.3в 5в 12в. Разъем делался совместимым с переферией МКС и будующей своей.
4)Джамперы выбора interrupt/PWM порта на разъёмы концевиков не делались, схема класическая, но разъемов концевиков на плате 6 + автолевел, есть из чего выбрать.
5)Можно распаять любой проц 1768 или 1769.

Извиняюсь в том посте немножко о себе в 3-м лице получилось
Wi-Fi/сетевой модуль уже испытывается.

Добавлено спустя 2 минуты 3 секунды:
Re: 32бит платы для 3д принтеров, граверов, станков и драйвера
Примеры конфигов и firmware выложу завтра.

Добавлено спустя 11 минут 31 секунду:
Re: 32бит платы для 3д принтеров, граверов, станков и драйвера

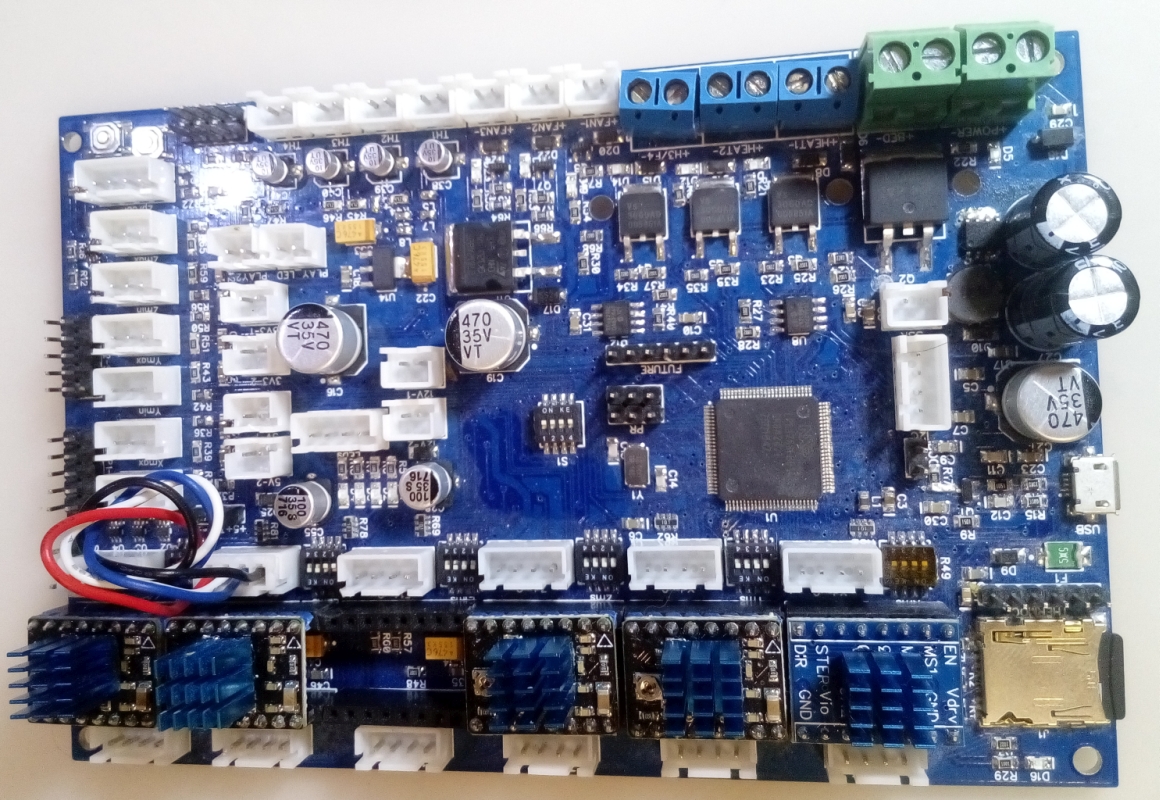

Немного фото с испытательного стенда

такие диодные сборки не работают, диодов должно быть 8 шт (по 4шт на обмотку), для падения напряжения на двух последовательных p-n переходах
вот автор первоисточник http://cabristor.blogspot.ru/2015/02/dr ... steps.html

Добавлено спустя 2 минуты 34 секунды:
Re: 32бит платы для 3д принтеров, граверов, станков и драйвера
например https://ru.aliexpress.com/item/Funssor- ... 75396.html

Диодов 8 по 4 на каждой стороне.

ааа, зачетно

ales2k писал(а):По порядку
1) cddetect заведен через выключатель. Выключатель подключает cddetect внешней карты, если вы хотите чтобы он отключал от cddetect внутреннюю карту, можем реализовать такой вариант в следующей версии.

Ты сам работал вообще с этой платой вместе с LCD? воткни флешку в дисплей, зачитай, вытащи. Воткни ДРУГУЮ флешку, зачитай. О результатах расскажи.

2) джампера для добавочных пинов не выводились
однако есть разъем future connector, откуда можно взять пины

Это я и так могу запаять, что и делаю. Там три неиспользованых пина. Речь о том чтоб любые дисплеи подключать без паяльника.
я подключал 3три официально неподдержаных дисплея.

3)Джампера выбора питания на AUХ нет, там 5 вольт, есть отдельные разъемы питания 3.3в 5в 12в. Разъем делался совместимым с переферией МКС и будующей своей.

соответственно при подключении например вайфайки esp8266 приходится колхозить подачу 3.3в сбоку. С пина концевиков например.
при этом там два пина на AUХ пустые.

4)Джамперы выбора interrupt/PWM порта на разъёмы концевиков не делались, схема класическая, но разъемов концевиков на плате 6 + автолевел, есть из чего выбрать.

нет из чего выбирать. Сейчас повсеместно ставим датчики движения прутка. Требуется интераптный пин. Колхоз с проводами.
А если ставишь датчик стола EZtouch то нужен PWM pin.

5)Можно распаять любой проц 1768 или 1769.

?? Но паяется то 1768, цены на них вроде одинаковые а тактовая на втором 120MГц если не ошибаюсь

Извиняюсь в том посте немножко о себе в 3-м лице получилось
Wi-Fi/сетевой модуль уже испытывается.

а что его испытывать - ESP на компорту работает как и должен.
Другое дело что компортов больше нет вообще. чем сильно огорчает всё это железо.

Каков статус платы? Опенсорс?
Артур бузить будет?

karabas2011 спасибо за советы, обязательно учту при разработке следующей версии

Сценарий с 2-мя sd картами сейчас проверю. Правда под рукой только не HC карточки.
>> подтверждаю баг присутствует исправим.

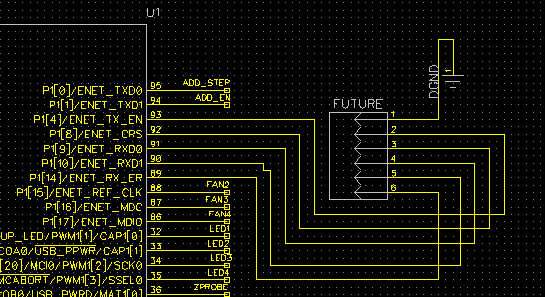

xmin ymin servo - pwm пины
ближайшее прерывание на пине 2.13 разъем play
На концевиках прерываний, в классическом варианте, правда нет.

По поводу lpc1769 - цены на них у моего поставщика в 1.5 раза выше.
Заказал пару штук на тестирование.
Если скачать с гитхаба смуфиваре в сорцах, в конфиге почему то прописан lpc1768

Со статусом open source пока не определился.
