Selena Compact firmware.bin и config.txt


Selena Pro firmware.bin и config.txt


Перед использованием, после распаковки архива, переименовать в firmware.bin и config.txt

выложи в первое сообщение, ато ведь не найдут)

Когда появится Selena Compact, где исправлен баг со второй SD-картой?

В новой версии сделан как физический переключатель, так и перемычка для возврата к старому варианту работы SD.
Платы Compact новой версии 2.1.0 сейчас в производстве - примерный срок 2-2.5 недели.
Кроме того в них добавлено
1 поддержка более широкого ассортимента экранов
2 перемычки для включения копирования движений по осям для 2 драйверов
3 небольшой future connector по желаниям пользователей первой версии, для подключения своих устройств.

По готовности обновлю всю документацию.
Да и первой версии уже нет в наличии...

На Selena Pro есть возможность подключения двух независимых кареток по X?
Драйверов хватает: 2 экструдера, 1 на X1, 1 на X2, 1 на Y и 1 на Z, а прошивка поддерживает такую конфигурацию?

Diffid писал(а):На Selena Pro есть возможность подключения двух независимых кареток по X?
Драйверов хватает: 2 экструдера, 1 на X1, 1 на X2, 1 на Y и 1 на Z, а прошивка поддерживает такую конфигурацию?

Если вы имеете ввиду - два двигателя на оси Х (ось Х одна), то для этого сделан аппаратный функционал попарного соединения драйверов для копирования движений по осям.
В прошивке ничего настраивать не нужно.

Если у вас 2 оси Х и 2 независимые каретки на оси Х, тогда это тоже возможно, но надо читать как настроить конфиг smoothieware.

Прошивка и плата версии Pro поддерживают 6 независимых осей, включая экструдеры.

За прошедший год мы:
Выпустили 3 обновления плат серии Селена,
Лог изменений по версиям плат Selena Compact

1. Январь 2018 версия 3.1.2
Увеличена нагрузочная способность на шину 5 вольт до 900ma
Увеличена нагрузочная способность на силовой канал с 7 ампер до 15 ампер (сейчас мощность стола ограничивает разъем)
Заменен разъем USB на более крепкий
Добавлен выход на второй SSR (SSRe). Может использоваться как силовой ключ на 300ма
Добавлен внешний разъем RESET
Расширена поддержка экранов
Маркировка полярности разъемов питания приведена к единому виду

2. Марта 2018 версия 3.2.1
Заменен разъем USB на полно форматный USB-B
Заменены выключатели микро шага на 3-х ползунковые
Исправлены небольшие замечания по маркировке

3. Апрель 2018 специальная версия 3.6.24
Плата, упрощающая переход на 24 вольта.
Плата оснащена дополнительным преобразователем. При питании 12-28 (в теории до 32, реально испытывали до 28) вентиляторы и другое окружение продолжает питаться от 12 вольт и не требует замены.

Разработали собственные панели управления СД+Экран+Управление занимающие 1 канал SPI. Фото будут через пару дней.

Текущие цены с 01.09.2018
Компакт 12 вольт 3600
Компакт 24 (12-28) вольта 3900
Про 5600 – под заказ

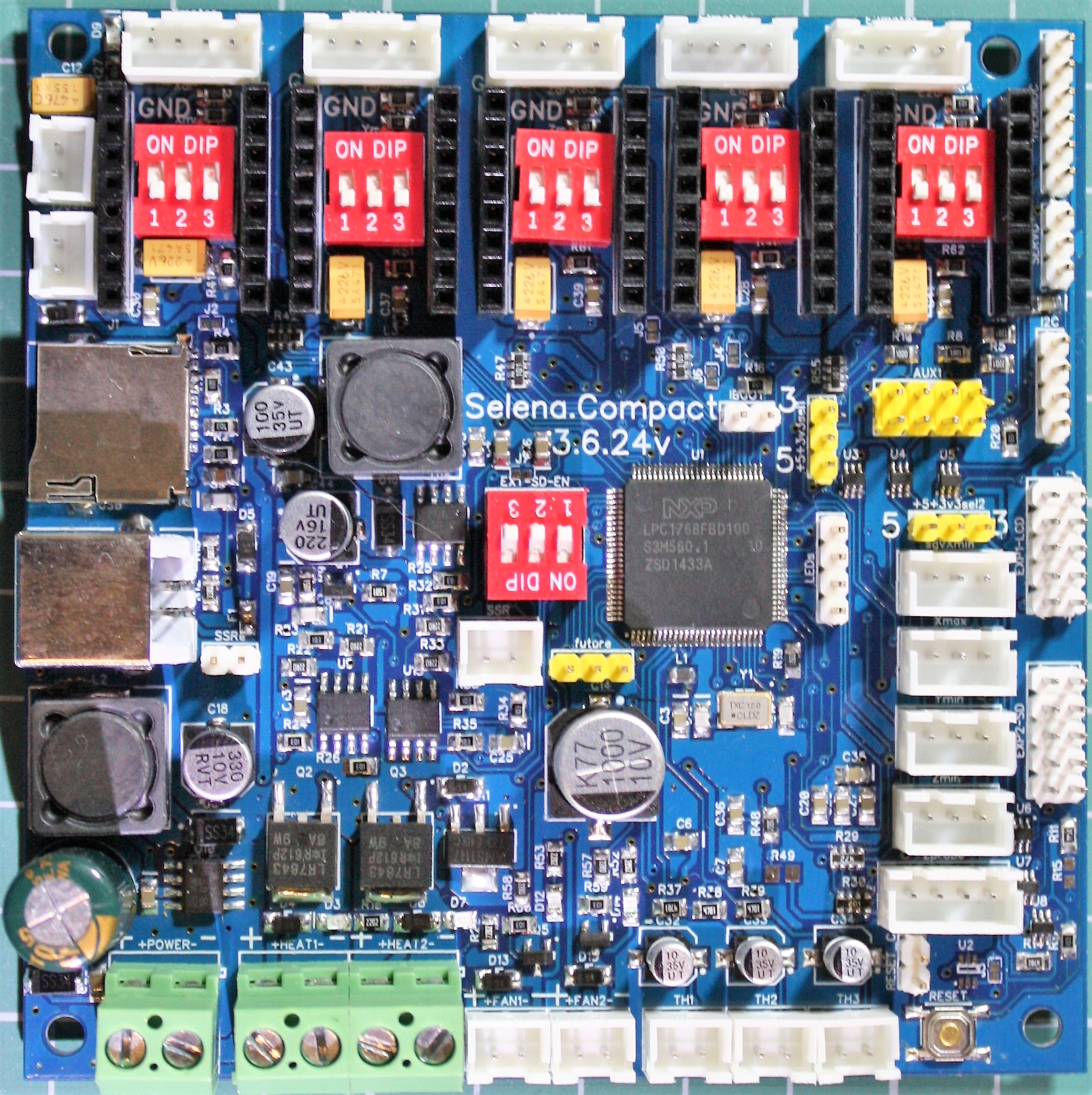

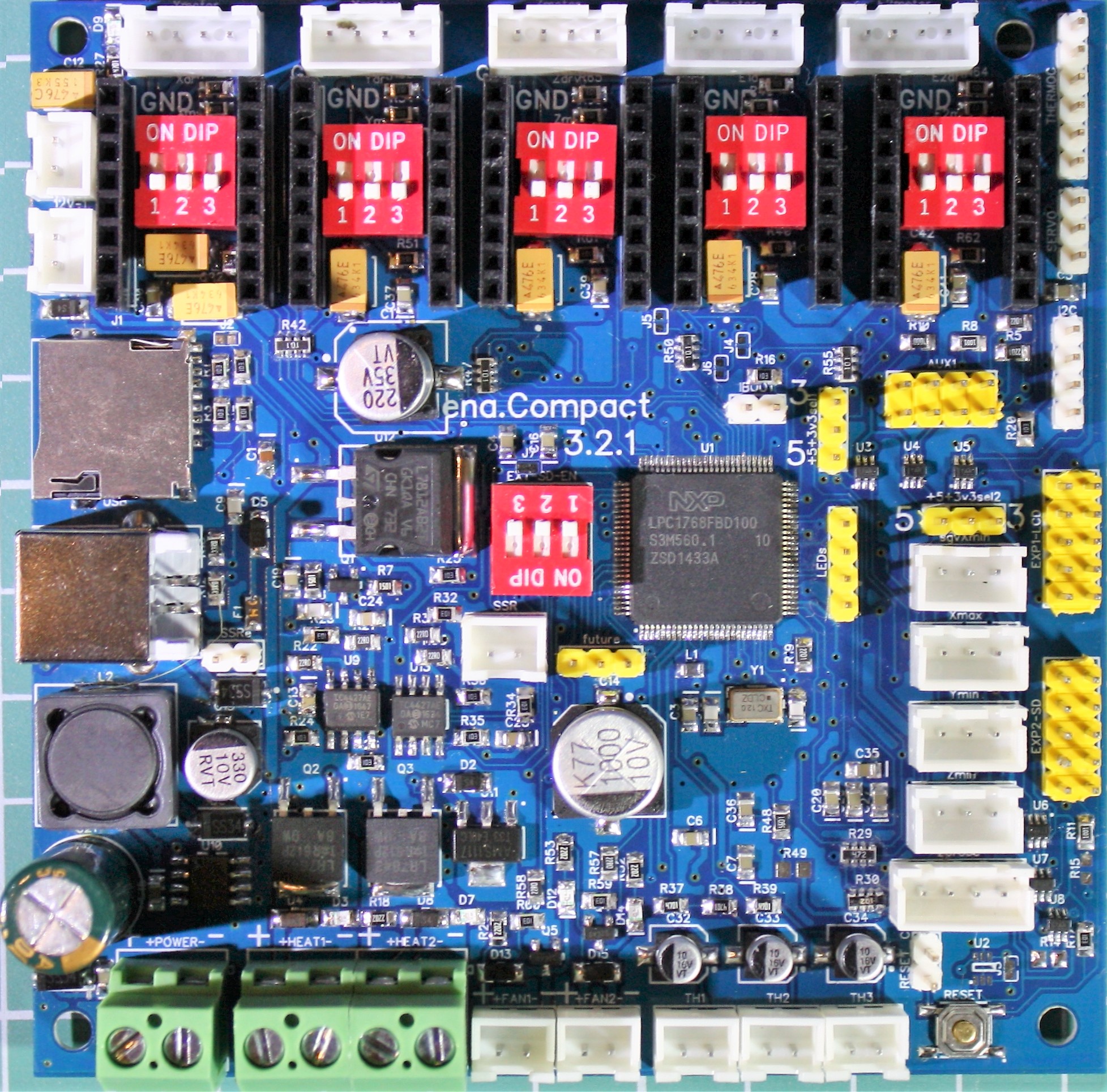

Фото плат



Pinout



С уважением Сергей

От себя добавлю - рекомендую,
мне нравится качество исполнения и схемотехника.
Тему закрепляю

+Платка обновилась до версии 3.7.24
Отличие от 3.6.24 - оптимизация расположения элементов, увеличение емкостей конденсаторов для повышения стабильности работы некоторых версий драйверов.

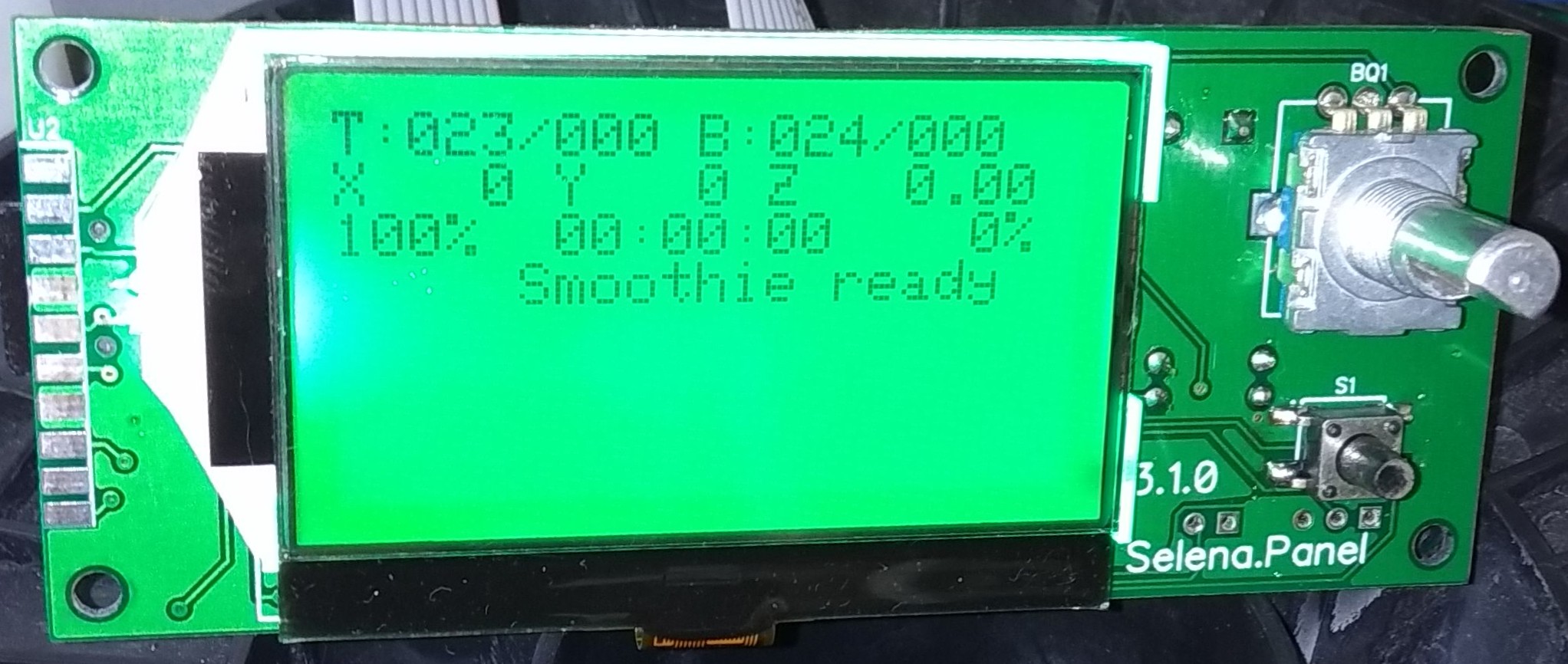

+Дошли руки до фоток панели управления

+Мы подготовили русскую версию прошивки
Брать там https://github.com/Ales2-k/Selena

Всех с наступившими! Давно не было новостей и вот они!
Мы подготовили новую плату семейства Selena с модульной компоновкой.
Selena Matrix заменяет версию Selena Pro (6 сменных драйверов двигателей)
Selena Matrix призвана упростить коммутацию в принтере и уменьшить число внутренних электронных блоков принтера до минимума.

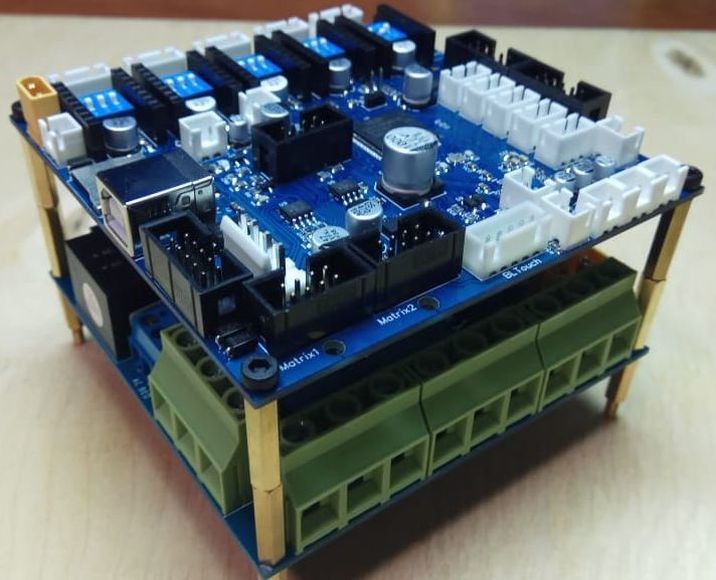

Selena Matrix состоит из блока контроля, силового блока и набора модулей расширения.
Блок контроля и силовой устанавливаются друг над другом, сильно экономя место в принтере.

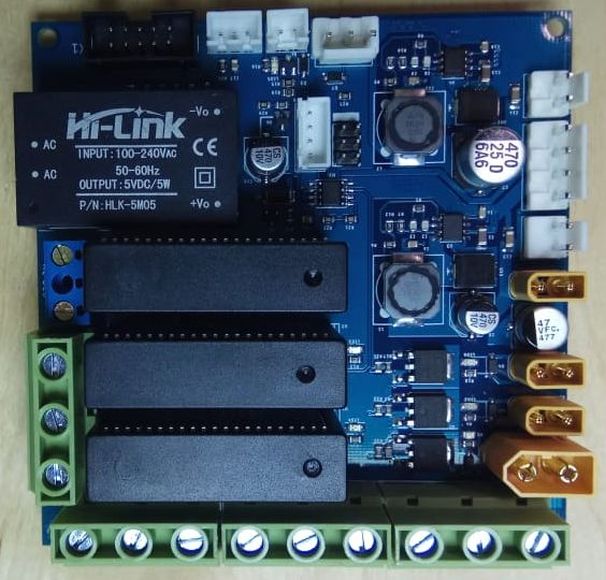

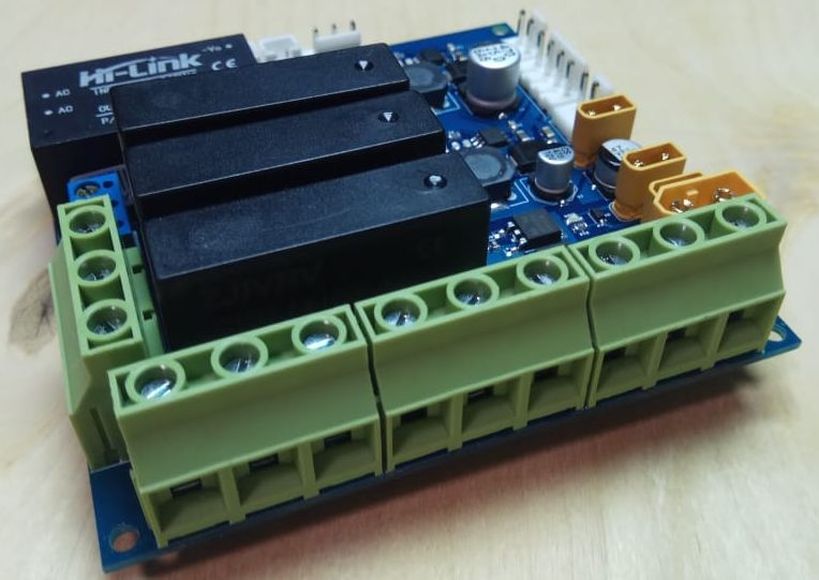

Selena Matrix силовой блок
• Подключается непосредственно к блоку питания Один-В-Один.

• Имеет защищенный канал управления 220в на борту для подключения нагревателей стола мощностью до 600вт.
• Управляет питанием принтера через встроенный контроллер, позволяет как выключать, так и включать принтер через канал управления 220 вольт.
• Использует диапазон питающих напряжений блока питания 16-25 вольт (есть 12в версия)
• Использует мощные стабилизированные источники +5в, +12в, до 3 ампер на каждом.
• Имеет разъем управления мощным внешним сервоприводом.

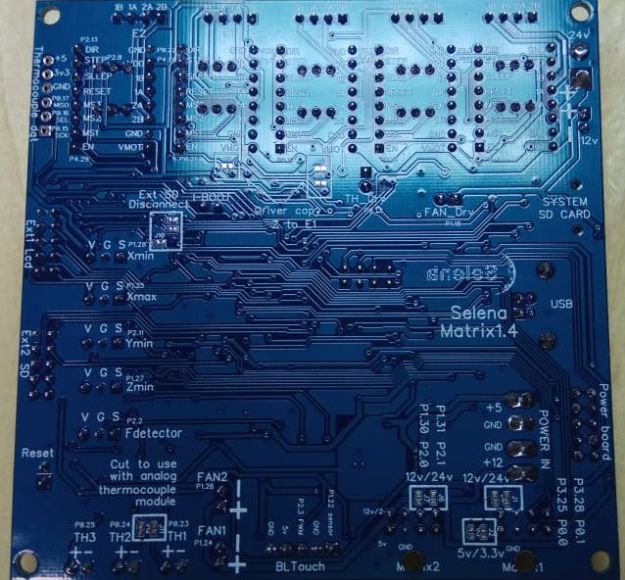

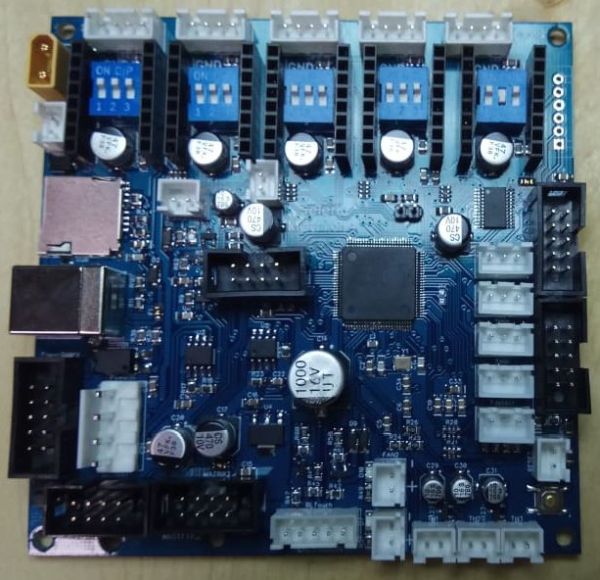

Selena Matrix блок контроля
• На плате разместились 5 сменных драйверов с независимым управлением, 4 разъема концевых выключателей, разъем сенсора прутка, 4 канала температурных сенсоров, 3 канала управления вентиляторами.
• Разъем расширения с независимым питанием для подключения внешних плат (RaspberryPi OrangePi WiFi)
• Отдельный разъем с подавлением помех, для подключения сенсора уровня стола BlTouch или аналогичного.
• Цепи температурного контроля работы драйверов и управление активным охлаждением.
• Плата защищена дополнительными предохранителями от неправильного подключения внешних устройств 5в.
• Имеет встроенную защиту от пробоя каналов температурных датчиков.


Selena Matrix поддерживает подключение 2-х оригинальных модулей расширения функциональности платы. Это могут быть:
• Дополнительный драйвер двигателя
• Модуль управления термокамерой
• Модуль для подключения термопар
• Модуль подключения датчика дыма
• Модуль силовых выходов
• Модуль дополнительной индикации
• … Планируется выпустить более 15 различных модулей
На основе Selena Matrix разработано и серийно выпускается ОЕМ решение для одного из крупнейших Российских производителей принтеров.

Все вроде красиво, но где защита перед hi-link'ом?
Хотя бы полифьюз с варистором.

Vooon писал(а):Все вроде красиво, но где защита перед hi-link'ом?
Хотя бы полифьюз с варистором.

Предполагается что будет использован разъем питания со встроенной защитой как в компах и другой бытовой технике.

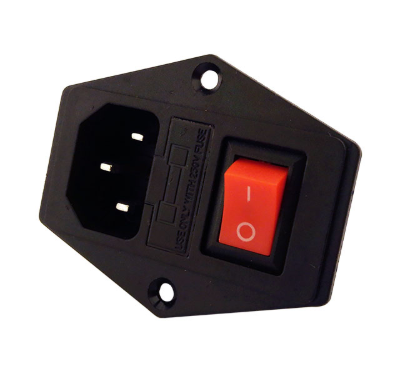

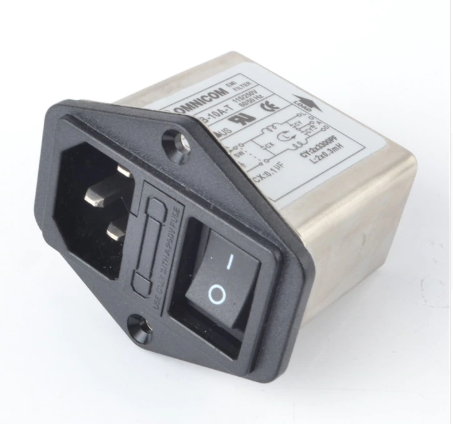

Такие https://ru.aliexpress.com/item/10A-power-EMI-filter-CANNY-WELL-EMI-with-rocker-switch-socket-Connector/32800586009.html?spm=a2g0s.8937460.0.0.56c12e0e7mLBv8


Или попроще https://ru.aliexpress.com/item/With-10A-fuse-Power-Switch-AC-Power-Socket-10A-250V-Connector-Plug-AC01ACW/32721987476.html?spm=a2g0v.search0604.3.9.135b680dlUPeMP&ws_ab_test=searchweb0_0,searchweb201602_1_10065_10068_319_317_10696_453_10084_454_10083_433_10618_431_10307_10301_537_536_10059_10884_10889_10887_100031_321_322_10915_10103_10914_10911_10910-10889,searchweb201603_45,ppcSwitch_0&algo_expid=e0c908ff-f91a-48b1-83d6-dbc91a450d73-1&algo_pvid=e0c908ff-f91a-48b1-83d6-dbc91a450d73&transAbTest=ae803_3

Это конечно хоть какая-то защита, но:

1. номинал предохранителя будет же под основную нагрузку (БП ШД, стол)
2. надежда на то, что варистора в силовом БП хватит.

Vooon писал(а):Это конечно хоть какая-то защита, но:

1. номинал предохранителя будет же под основную нагрузку (БП ШД, стол)
2. надежда на то, что варистора в силовом БП хватит.

Ну на зарядки для мобильных варисторы не ставят, а это фактически тоже самое.
Да и конструкция у HiLink достойная http://lygte-info.dk/review/Power%20Mains%20to%205V%200.6A%20Hi-Link%20HLK-PM01%20UK.html
Мы их во многих устройствах применяем, работают сотнями, если уже не тысячами без нареканий . Рекомендую.

ales2k писал(а):Selena Matrix заменяет версию Selena Pro (6 сменных драйверов двигателей)

Здравствуйте.
Верно ли понимаю что внешние драйвера подключать через переходник ?
А еще почитал что у Вас в основном по Smoothieware, чем хороша относительно Marlin 2.0 и Repitor 1.0.3 и выше ?
И в какую цену Pro версия (хорошо бы с 4 экструдерами) и термопарами ?
Термопары на экструдеры и стол?
