Re: 32бит платы для 3д принтеров, граверов, станков и драйве

Сообщение ales2k » 17 сен 2017, 20:53

Selena Compact firmware.bin и config.txt
15-09-2017 compact.zip
(223.93 КиБ) Скачиваний: 0


Selena Pro firmware.bin и config.txt
15-09-2017 pro.zip
(216.72 КиБ) Скачиваний: 0


Перед использованием, после распаковки архива, переименовать в firmware.bin и config.txt
"Мы не в Англии случиться может всякое" Сказано главой МИ6 в Эдинбурге Шотландия.
Аватара пользователя
ales2k

Сообщения: 463
Зарегистрирован: 30 июн 2014, 12:50

Re: 32бит платы для 3д принтеров, граверов, станков и драйве

Сообщение Myp » 22 сен 2017, 22:48

выложи в первое сообщение, ато ведь не найдут)
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17817
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: 32бит платы для 3д принтеров, граверов, станков и драйве

Сообщение bazis » 08 окт 2017, 00:33

Когда появится Selena Compact, где исправлен баг со второй SD-картой?
bazis

Сообщения: 1
Зарегистрирован: 08 окт 2017, 00:25

Re: 32бит платы для 3д принтеров, граверов, станков и драйве

Сообщение ales2k » 11 окт 2017, 17:44

В новой версии сделан как физический переключатель, так и перемычка для возврата к старому варианту работы SD.
Платы Compact новой версии 2.1.0 сейчас в производстве - примерный срок 2-2.5 недели.
Кроме того в них добавлено
1 поддержка более широкого ассортимента экранов
2 перемычки для включения копирования движений по осям для 2 драйверов
3 небольшой future connector по желаниям пользователей первой версии, для подключения своих устройств.

По готовности обновлю всю документацию.
Да и первой версии уже нет в наличии...
"Мы не в Англии случиться может всякое" Сказано главой МИ6 в Эдинбурге Шотландия.
Аватара пользователя
ales2k

Сообщения: 463
Зарегистрирован: 30 июн 2014, 12:50

Re: 32бит платы для 3д принтеров, граверов, станков и драйве

Сообщение Diffid » 21 окт 2017, 17:43

На Selena Pro есть возможность подключения двух независимых кареток по X?
Драйверов хватает: 2 экструдера, 1 на X1, 1 на X2, 1 на Y и 1 на Z, а прошивка поддерживает такую конфигурацию?
Аватара пользователя
Diffid

Сообщения: 337
Зарегистрирован: 04 дек 2013, 19:50
Откуда: Коломна, МО
ФИО: Александр

Re: 32бит платы для 3д принтеров, граверов, станков и драйве

Сообщение ales2k » 22 окт 2017, 19:28

Diffid писал(а):На Selena Pro есть возможность подключения двух независимых кареток по X?
Драйверов хватает: 2 экструдера, 1 на X1, 1 на X2, 1 на Y и 1 на Z, а прошивка поддерживает такую конфигурацию?


Если вы имеете ввиду - два двигателя на оси Х (ось Х одна), то для этого сделан аппаратный функционал попарного соединения драйверов для копирования движений по осям.
В прошивке ничего настраивать не нужно.

Если у вас 2 оси Х и 2 независимые каретки на оси Х, тогда это тоже возможно, но надо читать как настроить конфиг smoothieware.

Прошивка и плата версии Pro поддерживают 6 независимых осей, включая экструдеры.
"Мы не в Англии случиться может всякое" Сказано главой МИ6 в Эдинбурге Шотландия.
Аватара пользователя
ales2k

Сообщения: 463
Зарегистрирован: 30 июн 2014, 12:50

Re: 32бит платы для 3д принтеров, граверов, станков и драйве

Сообщение ales2k » 09 май 2018, 22:15

За прошедший год мы:
Выпустили 3 обновления плат серии Селена,
Лог изменений по версиям плат Selena Compact

1. Январь 2018 версия 3.1.2
Увеличена нагрузочная способность на шину 5 вольт до 900ma
Увеличена нагрузочная способность на силовой канал с 7 ампер до 15 ампер (сейчас мощность стола ограничивает разъем)
Заменен разъем USB на более крепкий :)
Добавлен выход на второй SSR (SSRe). Может использоваться как силовой ключ на 300ма
Добавлен внешний разъем RESET
Расширена поддержка экранов
Маркировка полярности разъемов питания приведена к единому виду

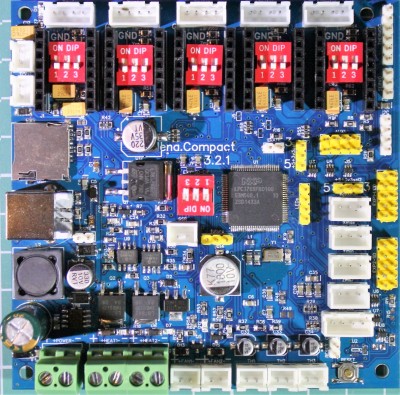

2. Марта 2018 версия 3.2.1
Заменен разъем USB на полно форматный USB-B
Заменены выключатели микро шага на 3-х ползунковые
Исправлены небольшие замечания по маркировке

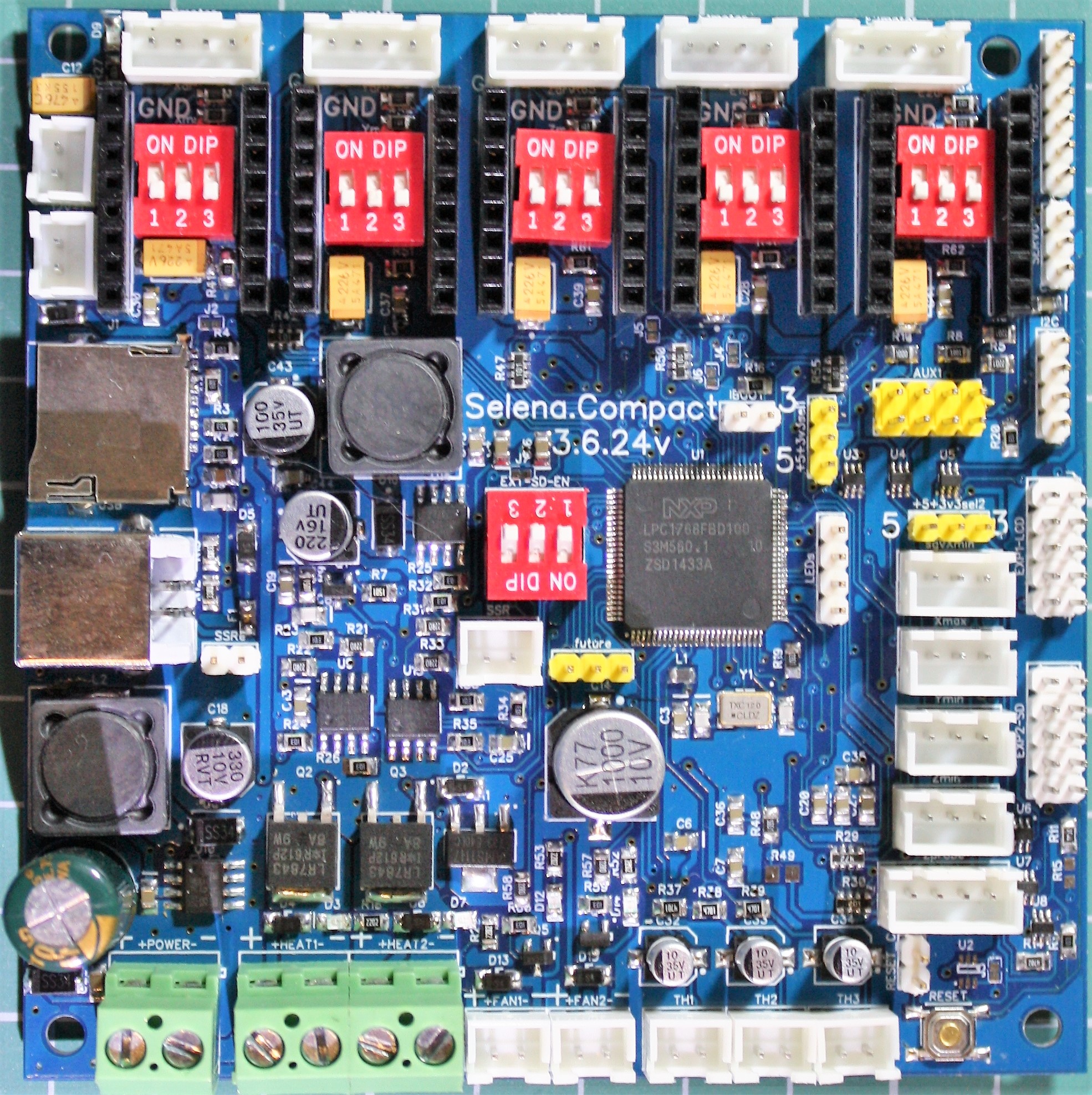

3. Апрель 2018 специальная версия 3.6.24
Плата, упрощающая переход на 24 вольта.
Плата оснащена дополнительным преобразователем. При питании 12-28 (в теории до 32, реально испытывали до 28) вентиляторы и другое окружение продолжает питаться от 12 вольт и не требует замены.

Разработали собственные панели управления СД+Экран+Управление занимающие 1 канал SPI. Фото будут через пару дней.

Текущие цены с 01.09.2018
Компакт 12 вольт 3600
Компакт 24 (12-28) вольта 3900
Про 5600 – под заказ

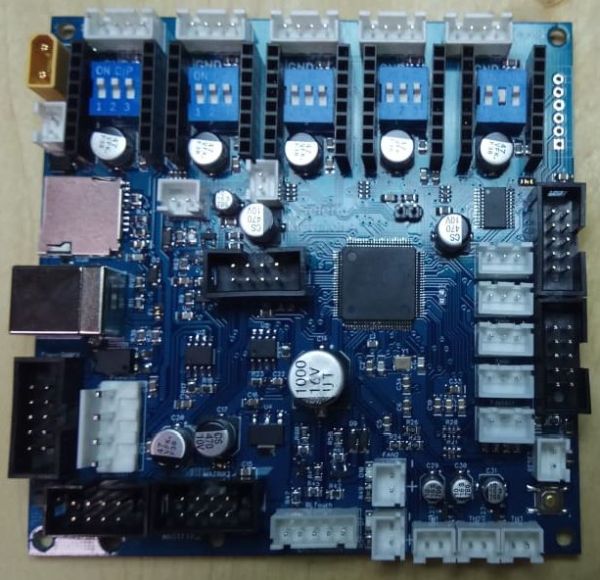

Фото плат



Pinout
Pinout Compact 3_1_2.pdf
(2.34 МиБ) Скачиваний: 0

Pinout Compact 3_6_24.pdf
(2.5 МиБ) Скачиваний: 0


С уважением Сергей
Последний раз редактировалось ales2k 30 авг 2018, 00:55, всего редактировалось 2 раз(а).
"Мы не в Англии случиться может всякое" Сказано главой МИ6 в Эдинбурге Шотландия.
Аватара пользователя
ales2k

Сообщения: 463
Зарегистрирован: 30 июн 2014, 12:50

Re: 32бит платы для 3д принтеров, граверов, станков и драйве

Сообщение setar » 09 май 2018, 22:58

От себя добавлю - рекомендую,
мне нравится качество исполнения и схемотехника.
Тему закрепляю
Аватара пользователя
setar
Site Admin

Сообщения: 10675
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: 32бит платы для 3д принтеров, граверов, станков и драйве

Сообщение ales2k » 25 июл 2018, 14:18

+Платка обновилась до версии 3.7.24
Отличие от 3.6.24 - оптимизация расположения элементов, увеличение емкостей конденсаторов для повышения стабильности работы некоторых версий драйверов.

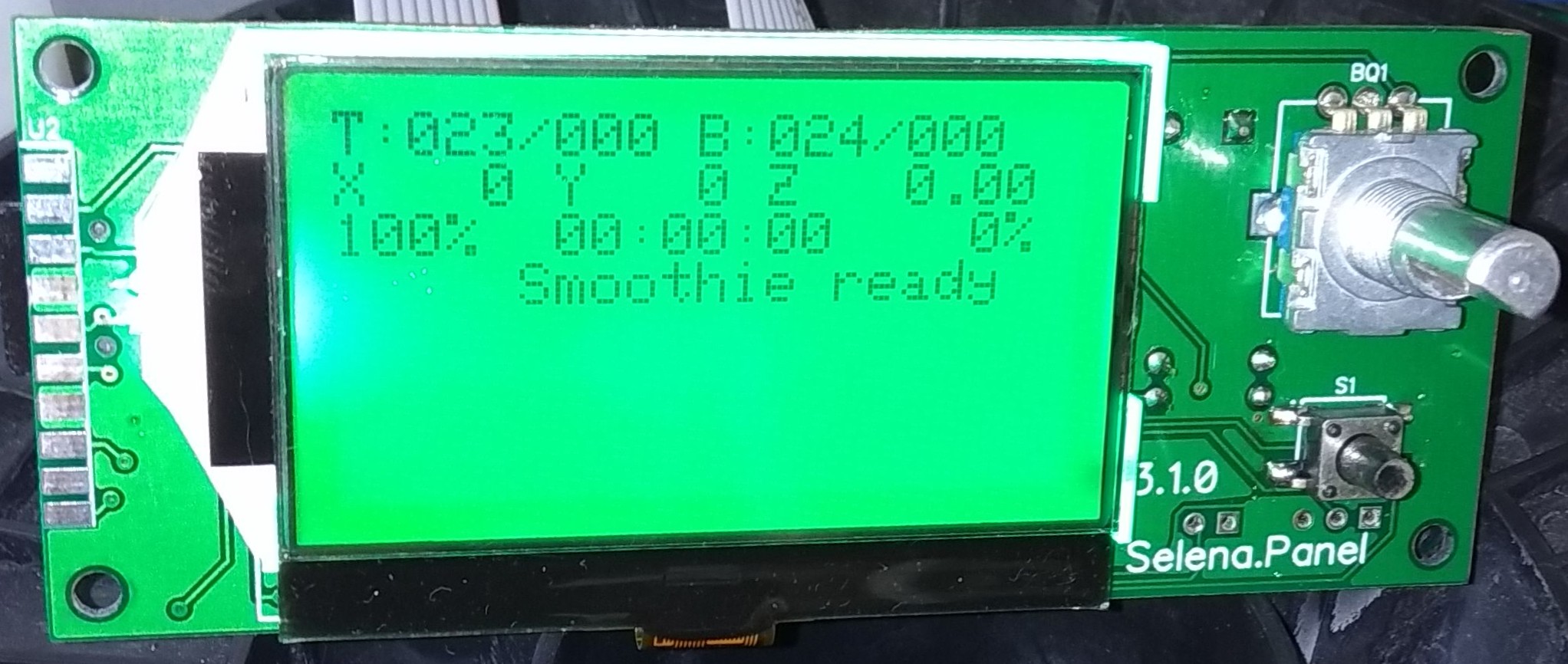

+Дошли руки до фоток панели управления

+Мы подготовили русскую версию прошивки
Брать там https://github.com/Ales2-k/Selena
"Мы не в Англии случиться может всякое" Сказано главой МИ6 в Эдинбурге Шотландия.
Аватара пользователя
ales2k

Сообщения: 463
Зарегистрирован: 30 июн 2014, 12:50

Re: 32бит платы для 3д принтеров, граверов, станков и драйве

Сообщение ales2k » 21 янв 2019, 19:12

Всех с наступившими! Давно не было новостей и вот они!
Мы подготовили новую плату семейства Selena с модульной компоновкой.
Selena Matrix заменяет версию Selena Pro (6 сменных драйверов двигателей)
Selena Matrix призвана упростить коммутацию в принтере и уменьшить число внутренних электронных блоков принтера до минимума.
Selena Matrix состоит из блока контроля, силового блока и набора модулей расширения.
Блок контроля и силовой устанавливаются друг над другом, сильно экономя место в принтере.

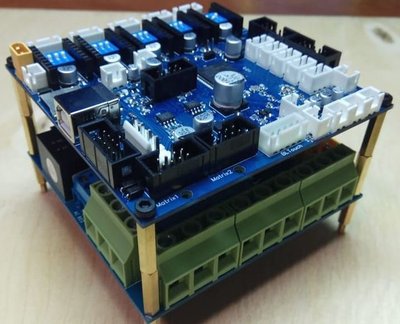

Сборка

Selena Matrix силовой блок
• Подключается непосредственно к блоку питания Один-В-Один.

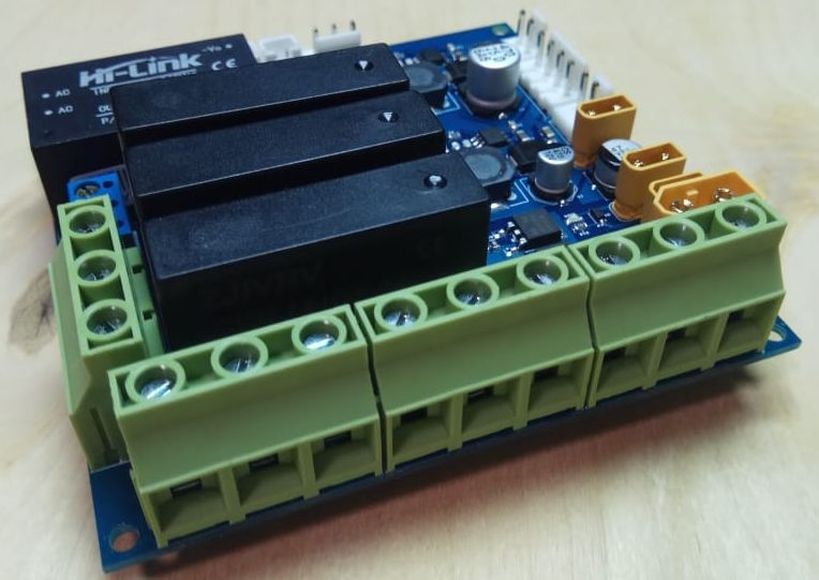

Силовая сбоку

• Имеет защищенный канал управления 220в на борту для подключения нагревателей стола мощностью до 600вт.
• Управляет питанием принтера через встроенный контроллер, позволяет как выключать, так и включать принтер через канал управления 220 вольт.
• Использует диапазон питающих напряжений блока питания 16-25 вольт (есть 12в версия)
• Использует мощные стабилизированные источники +5в, +12в, до 3 ампер на каждом.
• Имеет разъем управления мощным внешним сервоприводом.

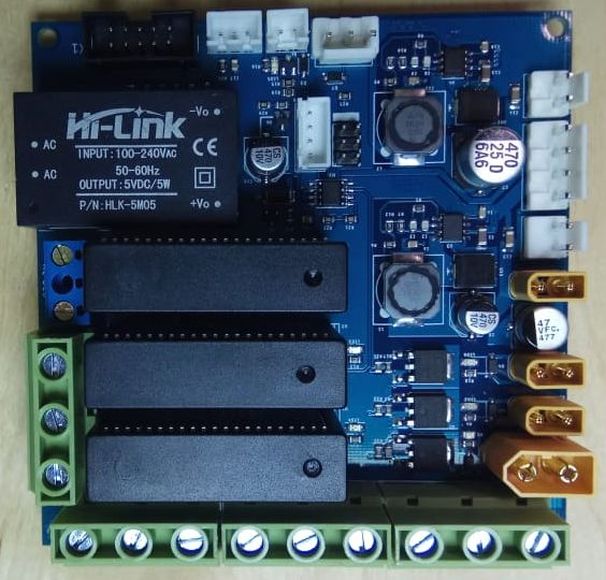

Силовая сверху


Selena Matrix блок контроля
• На плате разместились 5 сменных драйверов с независимым управлением, 4 разъема концевых выключателей, разъем сенсора прутка, 4 канала температурных сенсоров, 3 канала управления вентиляторами.
• Разъем расширения с независимым питанием для подключения внешних плат (RaspberryPi OrangePi WiFi)
• Отдельный разъем с подавлением помех, для подключения сенсора уровня стола BlTouch или аналогичного.
• Цепи температурного контроля работы драйверов и управление активным охлаждением.
• Плата защищена дополнительными предохранителями от неправильного подключения внешних устройств 5в.
• Имеет встроенную защиту от пробоя каналов температурных датчиков.
Контроль сверху

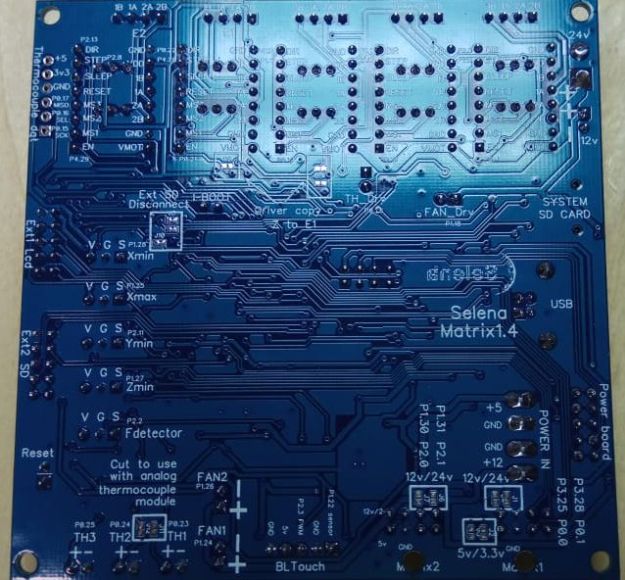

Контроль снизу

Selena Matrix поддерживает подключение 2-х оригинальных модулей расширения функциональности платы. Это могут быть:
• Дополнительный драйвер двигателя
• Модуль управления термокамерой
• Модуль для подключения термопар
• Модуль подключения датчика дыма
• Модуль силовых выходов
• Модуль дополнительной индикации
• … Планируется выпустить более 15 различных модулей
На основе Selena Matrix разработано и серийно выпускается ОЕМ решение для одного из крупнейших Российских производителей принтеров.
"Мы не в Англии случиться может всякое" Сказано главой МИ6 в Эдинбурге Шотландия.
Аватара пользователя
ales2k

Сообщения: 463
Зарегистрирован: 30 июн 2014, 12:50

Re: 32бит платы для 3д принтеров, граверов, станков и драйве

Сообщение Vooon » 21 янв 2019, 19:48

Все вроде красиво, но где защита перед hi-link'ом?
Хотя бы полифьюз с варистором.
Linux user | Firefox user
Аватара пользователя
Vooon
Site Admin

Сообщения: 3339
Зарегистрирован: 09 фев 2006, 15:36
Откуда: Москва
Skype: vooon341
прог. языки: Python, C, Bash, JavaScript, C++, PHP
ФИО: Владимир Ермаков

Re: 32бит платы для 3д принтеров, граверов, станков и драйве

Сообщение ales2k » 22 янв 2019, 11:30

"Мы не в Англии случиться может всякое" Сказано главой МИ6 в Эдинбурге Шотландия.
Аватара пользователя
ales2k

Сообщения: 463
Зарегистрирован: 30 июн 2014, 12:50

Re: 32бит платы для 3д принтеров, граверов, станков и драйве

Сообщение Vooon » 22 янв 2019, 18:41

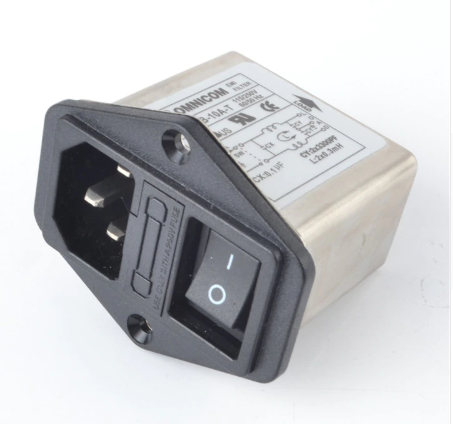

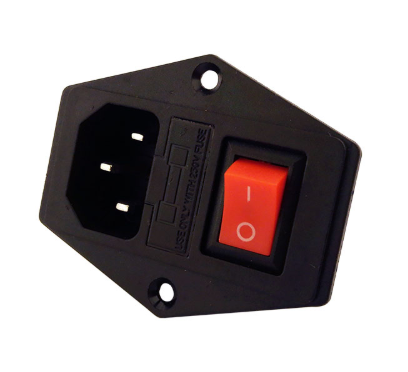

Это конечно хоть какая-то защита, но:

1. номинал предохранителя будет же под основную нагрузку (БП ШД, стол)
2. надежда на то, что варистора в силовом БП хватит.
Linux user | Firefox user
Аватара пользователя
Vooon
Site Admin

Сообщения: 3339
Зарегистрирован: 09 фев 2006, 15:36
Откуда: Москва
Skype: vooon341
прог. языки: Python, C, Bash, JavaScript, C++, PHP
ФИО: Владимир Ермаков

Re: 32бит платы для 3д принтеров, граверов, станков и драйве

Сообщение ales2k » 24 янв 2019, 12:46

Vooon писал(а):Это конечно хоть какая-то защита, но:

1. номинал предохранителя будет же под основную нагрузку (БП ШД, стол)
2. надежда на то, что варистора в силовом БП хватит.


Ну на зарядки для мобильных варисторы не ставят, а это фактически тоже самое.
Да и конструкция у HiLink достойная http://lygte-info.dk/review/Power%20Mains%20to%205V%200.6A%20Hi-Link%20HLK-PM01%20UK.html
Мы их во многих устройствах применяем, работают сотнями, если уже не тысячами без нареканий :). Рекомендую.
"Мы не в Англии случиться может всякое" Сказано главой МИ6 в Эдинбурге Шотландия.
Аватара пользователя
ales2k

Сообщения: 463
Зарегистрирован: 30 июн 2014, 12:50

Re: 32бит платы для 3д принтеров, граверов, станков и драйве

Сообщение D_A_G_N » 10 фев 2019, 18:43

ales2k писал(а):Selena Matrix заменяет версию Selena Pro (6 сменных драйверов двигателей)

Здравствуйте.
Верно ли понимаю что внешние драйвера подключать через переходник ?
А еще почитал что у Вас в основном по Smoothieware, чем хороша относительно Marlin 2.0 и Repitor 1.0.3 и выше ?
И в какую цену Pro версия (хорошо бы с 4 экструдерами) и термопарами ?
Термопары на экструдеры и стол?
Аватара пользователя
D_A_G_N

Сообщения: 4
Зарегистрирован: 02 фев 2019, 18:42
