Платы питания прародитель Pico PSU для мат плат

Сообщение Radiocoin » 15 июл 2016, 12:50

Платы питания прародитель (аналог) Pico PSU для материнских плат
Для питания материнок от одного источника постоянного напряжения для бытового применения были придуманы Pico PSU. Оригиналы стоят порядка 48$, китайские клоны от 800р. Но в промышленном сегменте и в B2B уже давно царствует Morex и его конкуренты.
Предлагаю платы от терминалов. В основном морекс и его клоны. У 12 вольтовых плат параметры примерно одинаковые.

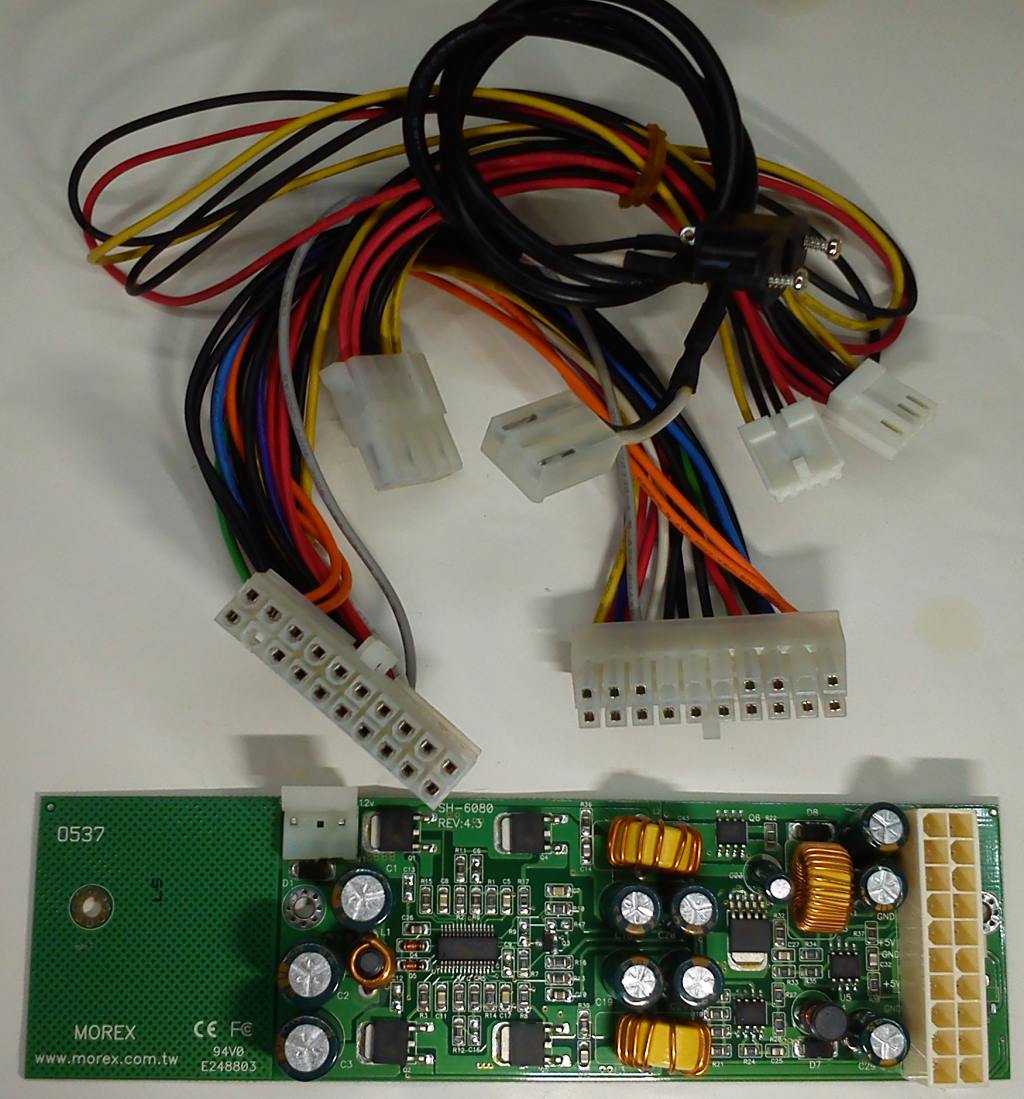

Morex SH-6080 Питание стабилизированные 12В. Гнездо питания 2,5/5,5мм
Параметры: Мощность мах 60Вт. +5V 5A.+3.3V 5A. +12V 2.5A. -12V 0.1A. +5Vsb 1.5A
Провода: ATX Mainboard 20pin+20pin, Molex + Floppy + Floppy
Размер платы: 160*45мм. Можно отпилить лишний кусок и будет 120*45мм
Первым покупателям штекер в подарок!
Лучше использовать с совместно с белым корпусом с CD и Floppy из этой темы. Работал с некроматеринками.
Цена 350р.

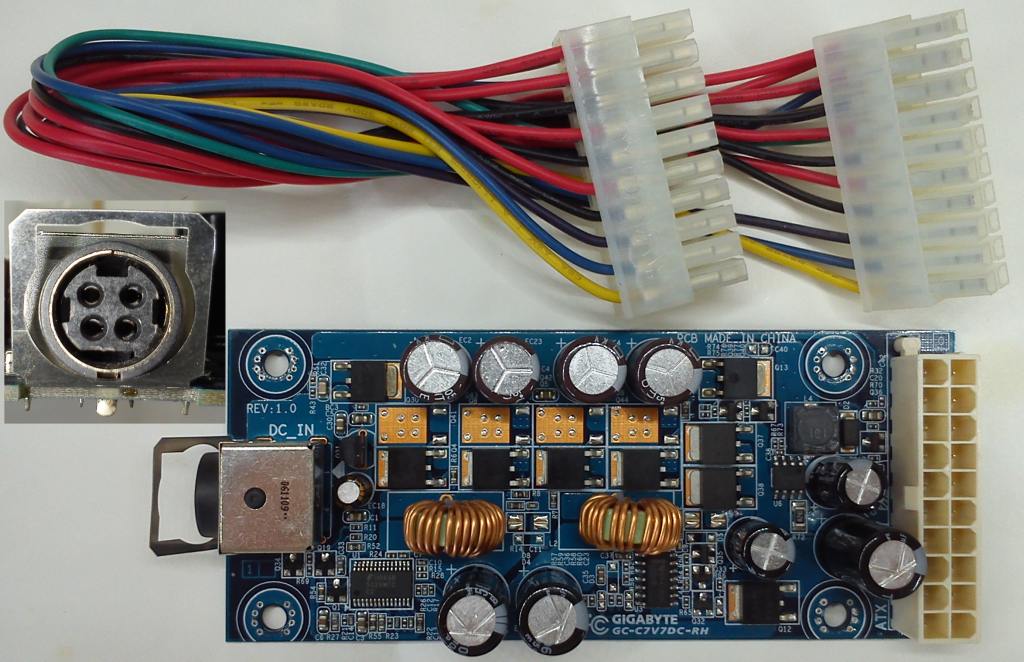

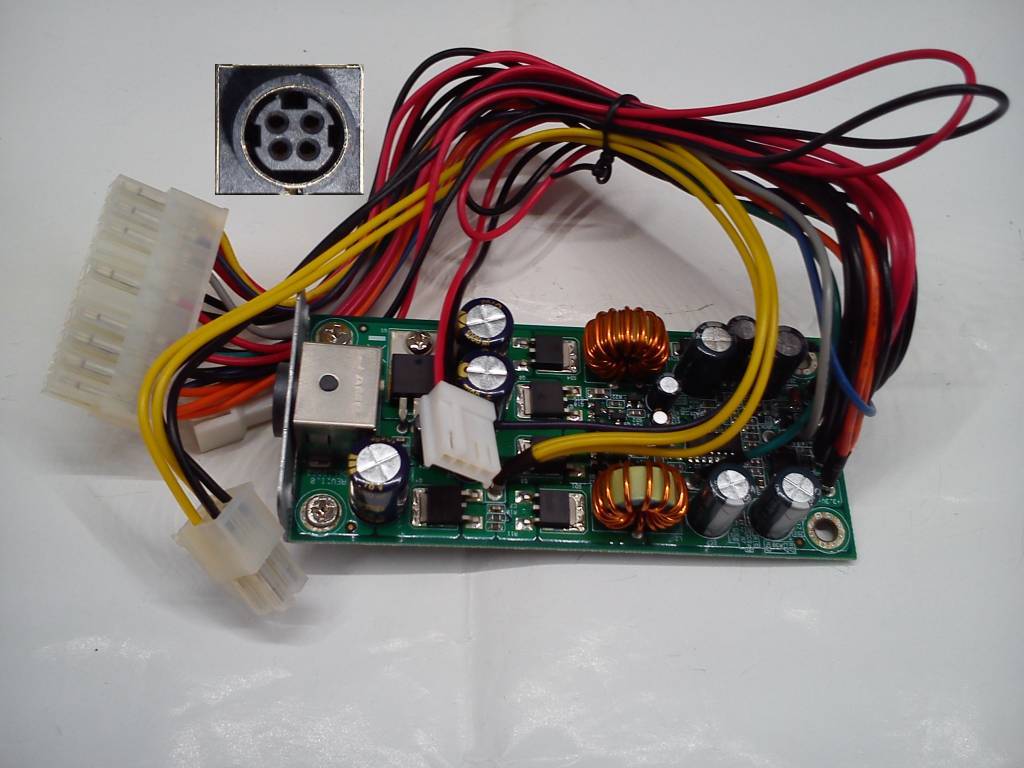

Gigabyte GC-C7V7DC-RH Питание 15...19В. Гнездо питания: 4PIN
Отличительная особенность. 12В линия формируется линейными стабилизаторами типа 78M12. (две параллельно)
Провода: ATX Mainboard 20pin+20pin, Molex + Molex+ Floppy
Размер платы: 116*50мм
Лучше использовать с совместно с белым корпусом с металлической передней панелью из этой темы. Работал с некроматеринками.
Цена 350р.


Все эти платы работали с простыми платами на VIA. Так как сами терминалы потребляют очень мало, то специально проверял все эти платы самой прожорливой материнкой на двухъядерном Intel® Atom™ D510. Максимально потребление при полной загрузке было: 12В 0,3А; 5В 3А; 3,3В 0,4А без учёта потребления HDD.
С этим платами также работают новые и современные материнки на селеронах N3050, N3150, судя по обзорам они вообще потребляют 6...8Вт. К, сожалению, замеры не делал, так как на момент сборки из инструментов была только отвёртка и паяльник.
Платы питания можно использовать не только для питания материнок, но и в качестве DC/DC преобразователя на 5В, 3,3В с дистанционным включением для питания различных самоделок.
Для работы с современными платами и дисками платы нужно будет доработать, установив недостающие провода, в зависимости от модификации могут потребоваться провода доп питания процессора 4PIN или провода для питания SATA HDD.

Пишите, какие ещё параметры необходимы? Чем дополнить? По возможности дополню.

Отправка из г. Санкт-Петербурга (СЗФО) только по России и только почтой России. Оплата только на Яндекс. Все вопросы или в личку и на почту radiocoin@mail.ru Доставка за ваш счёт! В среднем от 350р. Смотрите другие мои темы. Много вещей в одной коробке позволит сэкономить на доставке!
Radiocoin

Сообщения: 26
Зарегистрирован: 11 авг 2015, 01:16

Re: Платы питания прародитель Pico PSU для мат плат

Сообщение Dmitry__ » 15 июл 2016, 13:29

Хм, интересные dc/dc. А драйвер мосфетов (особенно на нижней фотке) случайно не hip66xx? (14 пиновая микросхема).
Я бы взял по 2 шт. каждого. А какая ст. метро удобна вам? Если удобно продавать "из рук в руки"...
Аватара пользователя
Dmitry__

Сообщения: 6031
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Платы питания прародитель Pico PSU для мат плат

Сообщение Radiocoin » 15 июл 2016, 14:10

У гигабуте ШИМ 5026MTC
https://www.fairchildsemi.com/datasheets/FA/FAN5026.pdf
У морекса ШИМ ISL6225CA
https://www.intersil.com/content/dam/In ... sl6225.pdf
Другие подробности в ЛС
Radiocoin

Сообщения: 26
Зарегистрирован: 11 авг 2015, 01:16


Re: Платы питания прародитель Pico PSU для мат плат

Сообщение Radiocoin » 31 июл 2016, 19:48

Небольшое пополнение зоопарка плат питания. Количество - очень мало.

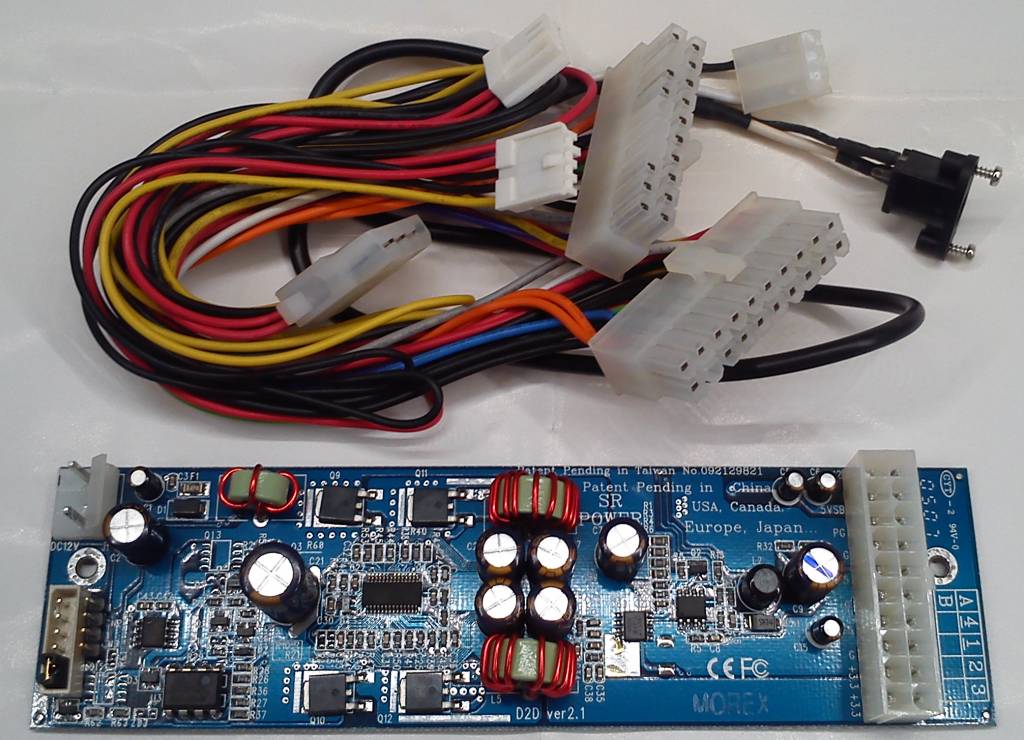

Morex D2D Питание стабилизированные 12В. Гнездо питания 2,5/5,5мм
Параметры: Мощность мах 60Вт. +3.3V - 5A, +5V - 5A, +12 - 2.5A, +5VSB - 1.5A, -12V - 0.1A
Провода: ATX Mainboard 20pin+20pin, Molex + Floppy + Floppy
Размер платы: 160*45мм.
Первым покупателям штекер в подарок! Назначение перемычек мне неизвестно.
Лучше использовать с совместно с белым корпусом с CD и Floppy из этой темы. (Вариант 2 и 4)
Цена 350р.

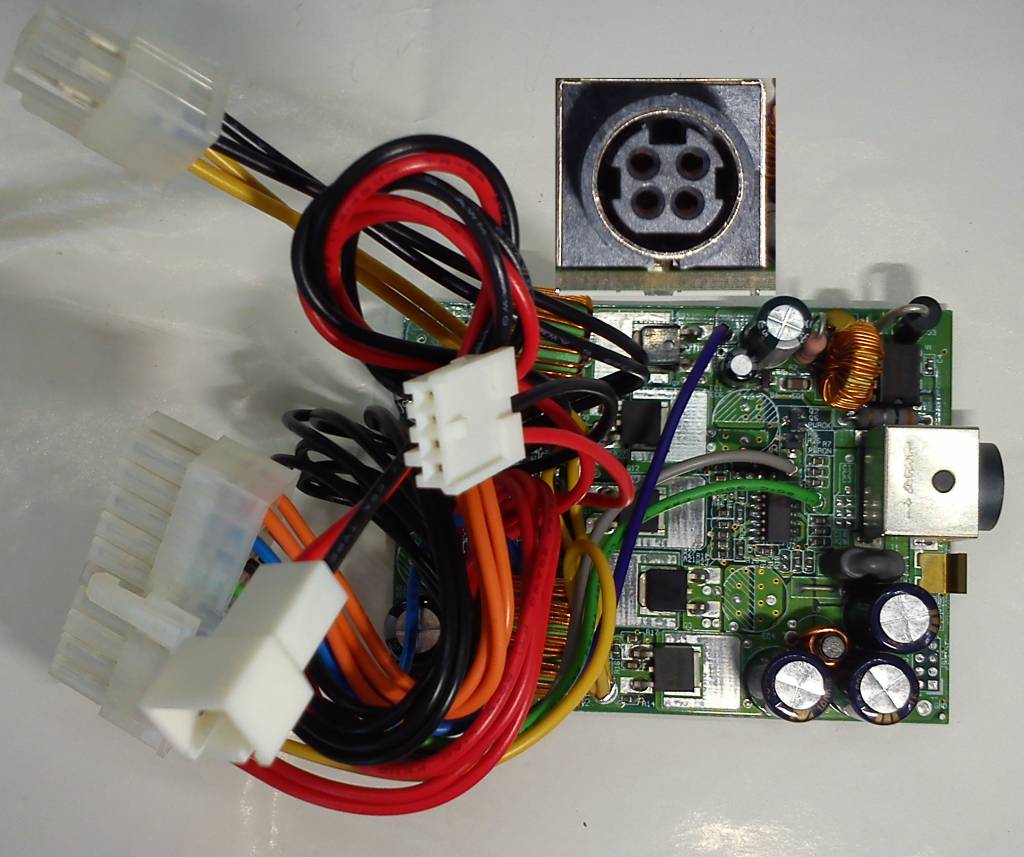

UBN60DD Питание стабилизированные 12В. Гнездо питания: 4PIN
Провода несъёмные, короткие: ATX Mainboard 20pin, процессорные 4PIN, и два "специальных".
Размер платы: 85*64мм.
Лучше использовать с совместно с белым высоким корпусом из этой этой. (Вариант 3) Для установки в аналогичный чёрных корпус потребуется доработка корпуса.
Цена 350р.


DD60 (BLD) Питание стабилизированные 12В. Гнездо питания: 4PIN
Провода несъёмные, длина 15...20см: ATX Mainboard 20pin, процессорные 4PIN, и два "специальных".
Размер платы: 100*45мм.
Лучше использовать с совместно с чёрным высоким корпусом из этой темы. (Вариант 3) Для установки в аналогичный белый корпус потребуется доработка корпуса. (просверлить два отверстия)
Цена 350р.
плат пит чёр 01.jpg

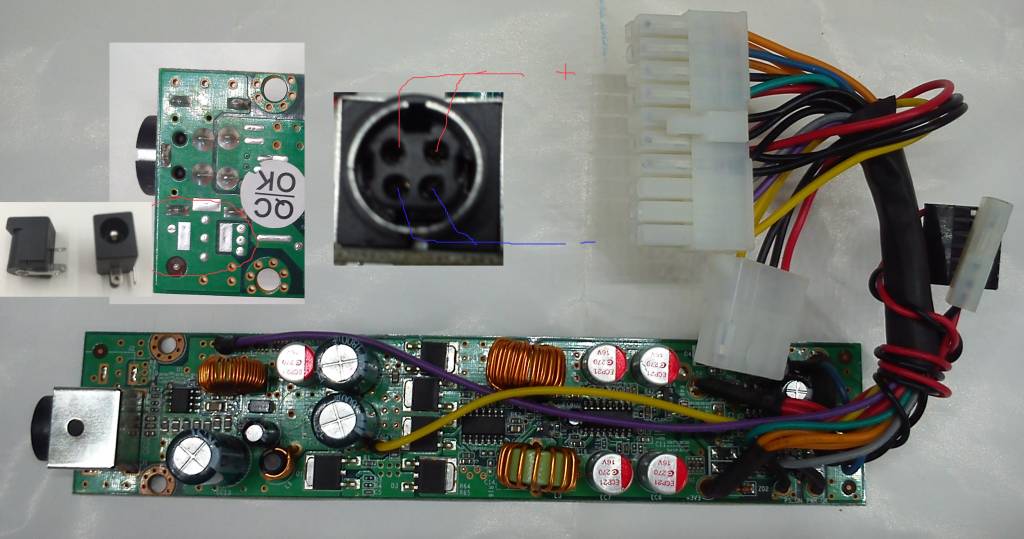

ES60 Питание стабилизированные 12В. Гнездо питания: 4PIN
Провода несъёмные, короткие: ATX Mainboard 20pin, Molex, и два "специальных".
Размер платы: 160*33мм.
На печатной плате есть разводка под стандартный круглый джек питания. Твердотельные конденсаторы.
Лучше использовать с совместно с тонким чёрным корпусом из этой темы. Можно использовать и с высокими чёрными и белыми корпусами.
Цена 350р.
Radiocoin

Сообщения: 26
Зарегистрирован: 11 авг 2015, 01:16

Re: Платы питания прародитель Pico PSU для мат плат

Сообщение Radiocoin » 08 авг 2016, 16:32

Ещё пополнение:

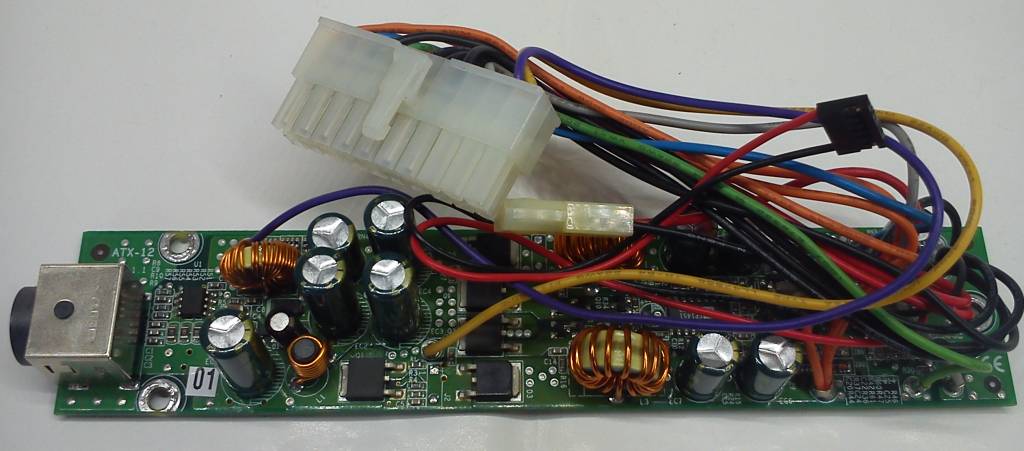

L84110 Питание стабилизированные 12В. Гнездо питания: 4PIN
Провода несъёмные, короткие: ATX Mainboard 20pin, и два "специальных".
Размер платы: 160*33мм.
Цена 350р.
Radiocoin

Сообщения: 26
Зарегистрирован: 11 авг 2015, 01:16

Re: Платы питания прародитель Pico PSU для мат плат

Сообщение Radiocoin » 08 сен 2016, 00:01

В наличии остались следующие платы: (количество очень мало)
Gigabyte GC-C7V7DC-RH (питание 15...19В)
L84110 (питание 12В)
DD60 (BLD) (питание 12В)
Morex 6080 (питание 12В)
Radiocoin

Сообщения: 26
Зарегистрирован: 11 авг 2015, 01:16
