Направляющие, валы

Сообщение Radiocoin » 03 сен 2015, 22:10

Всё это было извлечено из старых принтеров и сканеров. Пригодны для конструирования каких либо непрофессиональных станочков, 3D принтеров. Длина измерена рулеткой, диаметр старым штангенциркулем.

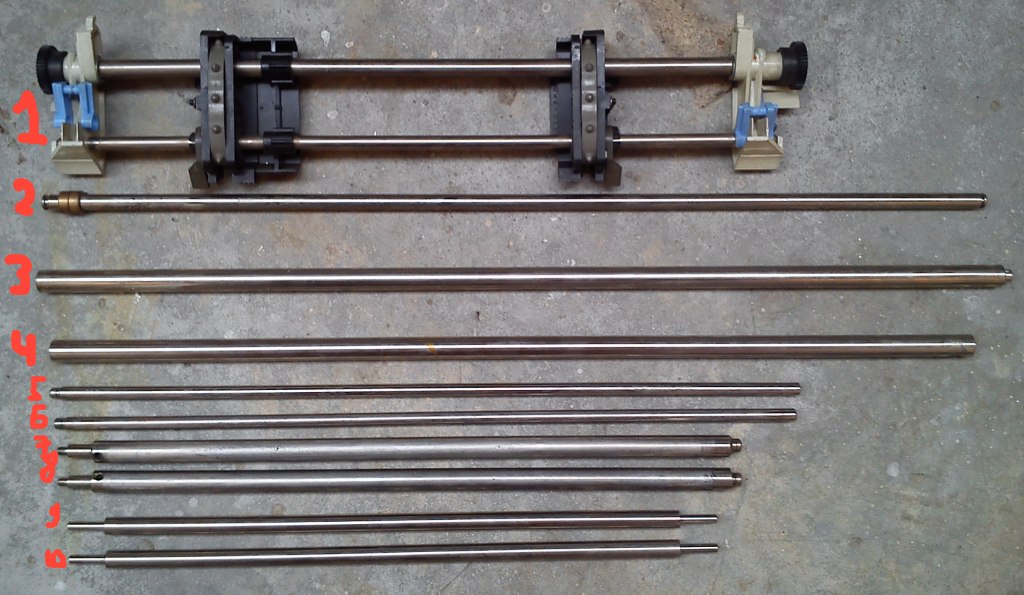

Набор направляющих.
Конструкция №1
Устройство для протяжки перфорированной бумаги от принтера. Два вала. Вал с двумя пазами на всю длину.
D=8мм, L=325mm с двумя пазами
D=6mm, L=310mm
Вал №2
Вал и две втулки
D=7mm, L=417mm
Вал №3
D=10mm, L=430mm
Вал №4
D=10mm, L=408mm
Вал №5
D=6mm, L=331mm
Вал №6
D=6mm, L=328mm
Вал №7
С одной стороны резьба М4
D=10mm, L=300mm
Вал №8
С одной стороны резьба М4
D=10mm, L=300mm
Вал №9
D=8mm, L=286mm
Вал №10
D=8mm, L=286mm
Указана максимальная длина! Многие валы имеют меньший диаметр на концах.
Продам за 450 рублей.

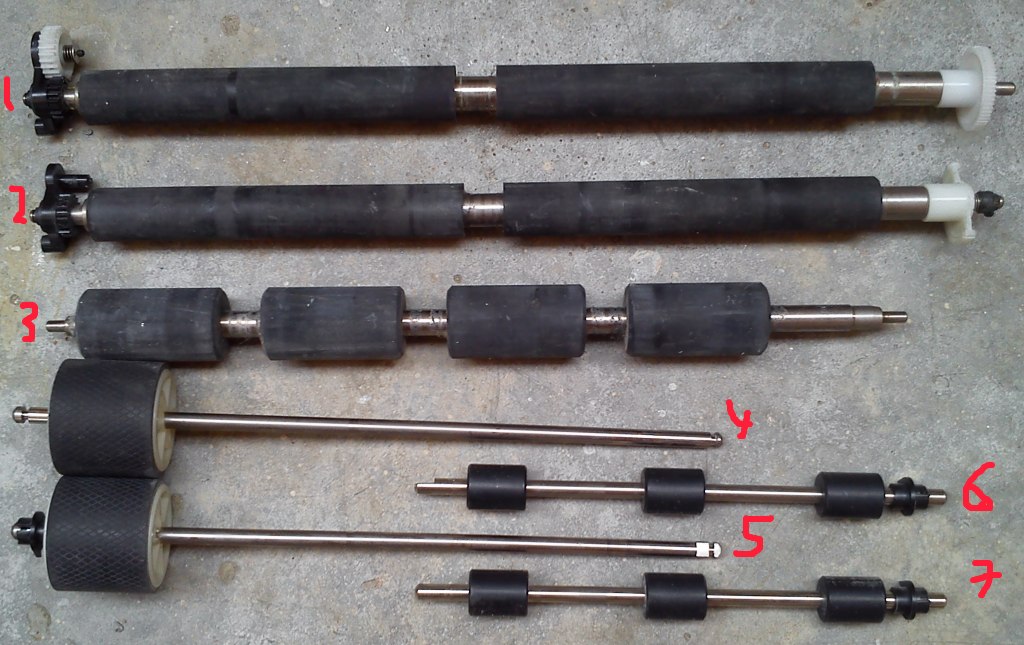

Набор валов с резиновыми частями.
Вал №1
D=10mm, L=294mm
Резиновые части две шт D=16mm, L=110mm
Вал №2
D=10mm, L=285mm
Резиновые части две шт D=16mm, L=110mm
Вал №3
D=8mm, L=285mm
Резиновые части 4 шт D=22mm, L=41mm
Вал №4
D=5mm, L=205mm
Резиновая часть D=33mm, L=30mm
Вал №5
D=5mm, L=205mm
Резиновая часть D=33mm, L=30mm
Вал №6
D=5mm, L=161mm
Резиновые части 3 шт D=19mm, L=23mm
Вал №7

D=5mm, L=161mm
Резиновые части 3 шт D=19mm, L=23mm
Продам за 250 рублей.


Отправка из г. Санкт-Петербурга (СЗФО) только по России и только почтой России. Оплата только на Яндекс. Все вопросы или в личку и на почту radiocoin@mail.ru Внимание! Доставка за ваш счёт! К выбранным позициям +300р.
Radiocoin

Сообщения: 26
Зарегистрирован: 11 авг 2015, 01:16

Re: Направляющие, валы

Сообщение setar » 03 сен 2015, 23:39

не пригодны они для 3d принтеров.
это хлам. у меня такого много, кому потребуется - подарю.
вот только ни на что путное это не годится.
валы из мягкой незакаленной стали
Аватара пользователя
setar
Site Admin

Сообщения: 9246
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Направляющие, валы

Сообщение Radiocoin » 03 сен 2015, 23:59

Не обязательно же использовать для принтера. Есть же куча других конструкций, где нужна какая нибудь ровная направляющая без огромного ресурса. (Маленький сверлильный станок для печатных плат)

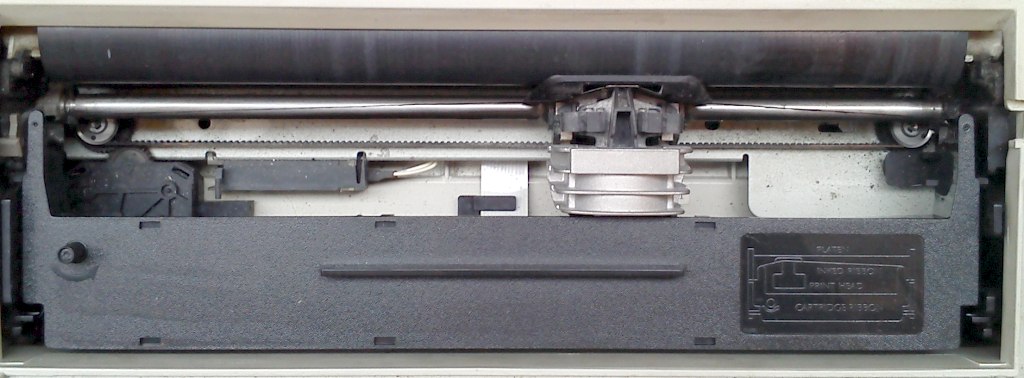

Думаю, на стол эти валы не стоит использовать, так как конструкция получится тяжёлой. А вот в качестве направляющей для экструдера, где подача пластика осуществляется внешним двигателем, вполне подойдёт. (“экструдер Боудена”, Bowden extruder) Ведь это не сильно будет отличаться от конструкции самого матричного принтера! Так примерно, такая же, головка по весу едет из стороны в сторону. Вот фото одного из принтеров перед разборкой.
голова на валу.jpg

А матричные принтеры годами работаю на предприятиях и в банках!
Radiocoin

Сообщения: 26
Зарегистрирован: 11 авг 2015, 01:16

Re: Направляющие, валы

Сообщение setar » 04 сен 2015, 00:12

ага, я тоже так рассуждал когда мне отдали десяток широкоформатных принтеров матричных старых.
на практике мне не пригодилось ничего, хотя попыток пристроить то что имеется было много.
мое дело предупредить, а дальше каждый для себя решает сам ;)
Аватара пользователя
setar
Site Admin

Сообщения: 9246
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Направляющие, валы

Сообщение Феникс » 12 сен 2015, 18:55

setar писал(а):не пригодны они для 3d принтеров.
это хлам. у меня такого много, кому потребуется - подарю.
вот только ни на что путное это не годится.
валы из мягкой незакаленной стали

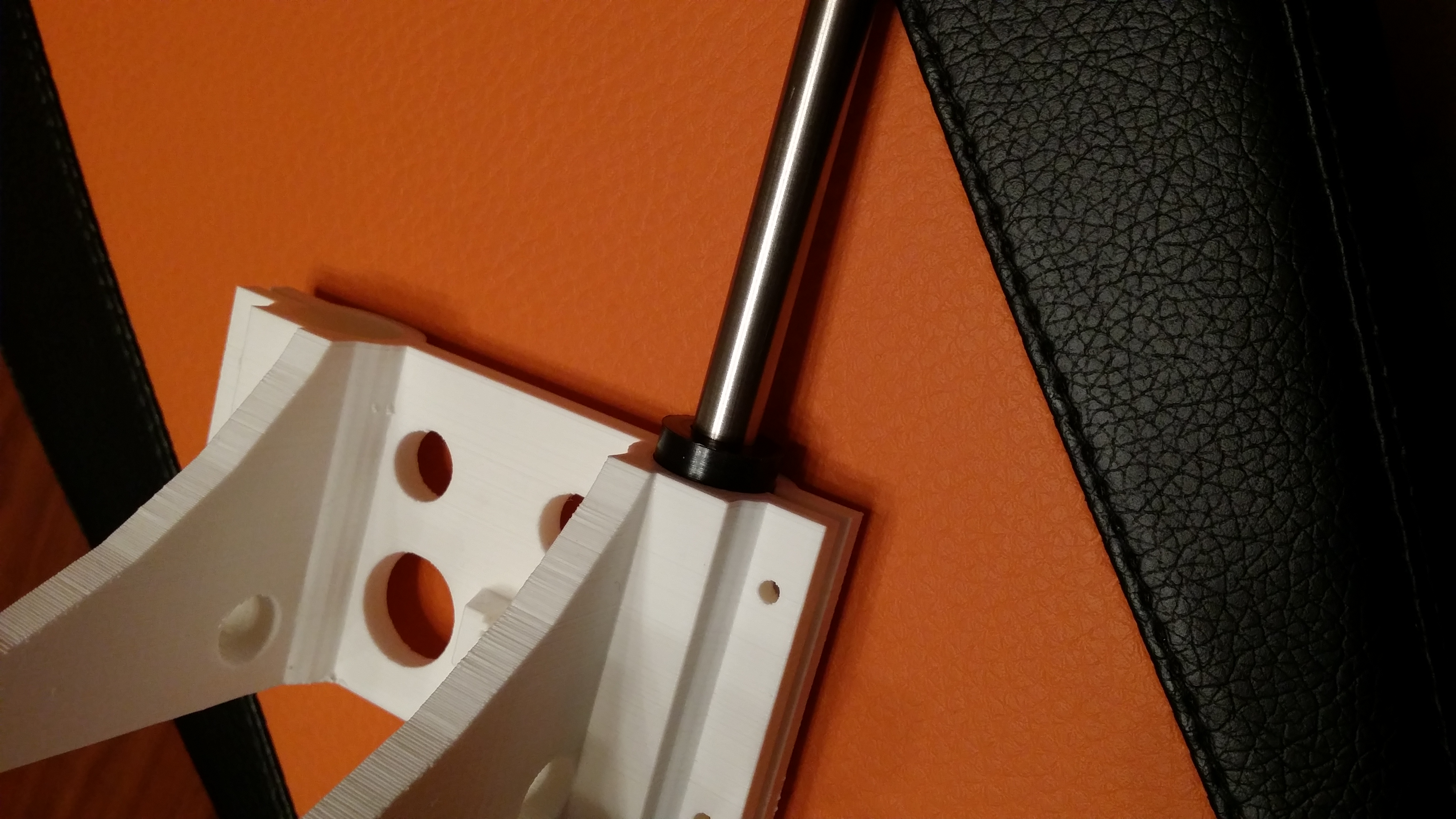

Это если подшипники шариковые покупать lmXuu, а если из капролона графитонаполненного делать подшипники скольжения, то закалка не важна. Станочек правда нужен токарный и развертка под внутренний диаметр, но можно и заказать, работа несложная.

Точность превосходит китайские шариковые подшипники. Люфтов нет в принципе.

А насчет сверлилок - пожалуйста: http://www.youtube.com/watch?v=weNSrc4w7Is Сделал как-то для сверления печатных плат из направляющих от принтера.

Так что забрал бы ваш "хлам" с удовольствием для поделок, но пересыл дороже обойдется :)
Вложения
2015-09-12 17.47.29.jpg
Феникс

Сообщения: 52
Зарегистрирован: 05 май 2014, 16:43

Re: Направляющие, валы

Сообщение unigenum » 12 сен 2015, 23:30

Да, подтверждаю, на втулках скольжения будут работать отлично. Но это нужно заморачиваться с изготовленнием втулок.
А подшипники качения стирают эти валы в порошок в прямом смысле. У валов от принтеров есть закалка поверхности, но она не глубокая и недостаточно прочная. Хватает на 8-10 часов печати. Далее с валов стал сыпаться металлический порошок. В обещем 8-10 часов печати, а потом за полчаса борозды от подшипников глубиной чуть ли не 1мм. А до этого лазерный принтер, из которого я добыл эти валы проработал не один год.
unigenum

Сообщения: 570
Зарегистрирован: 29 окт 2012, 13:55
Откуда: СПб

Re: Направляющие, валы

Сообщение Radiocoin » 30 сен 2015, 12:25

валы частично проданы, осталось на 30092015:
Набор направляющих.
Конструкция №1
Устройство для протяжки перфорированной бумаги от принтера. Два вала
Вал с двумя пазами на всю длину.
D=8мм, L=325mm
D=6mm, L=310mm
Вал №2
Вал и две втулки
D=7mm, L=417mm
Вал №5
D=6mm, L=331mm
Вал №6
D=6mm, L=328mm
Вал №9
D=8mm, L=286mm
Вал №10
D=8mm, L=286mm
Указана максимальная длина! Многие валы имеют меньший диаметр на концах.
Продам за 300рублей.
мет вал.jpg


Набор валов с резиновыми частями.
Вал №3
D=8mm, L=285mm
Резиновые части 4 шт D=22mm, L=41mm
Вал №4
D=5mm, L=205mm
Резиновая часть D=33mm, L=30mm
Вал №5
D=5mm, L=205mm
Резиновая часть D=33mm, L=30mm
Вал №6
D=5mm, L=161mm
Резиновые части 3 шт D=19mm, L=23mm
Вал №7
D=5mm, L=161mm
Резиновые части 3 шт D=19mm, L=23mm
Продам за 200рублей.

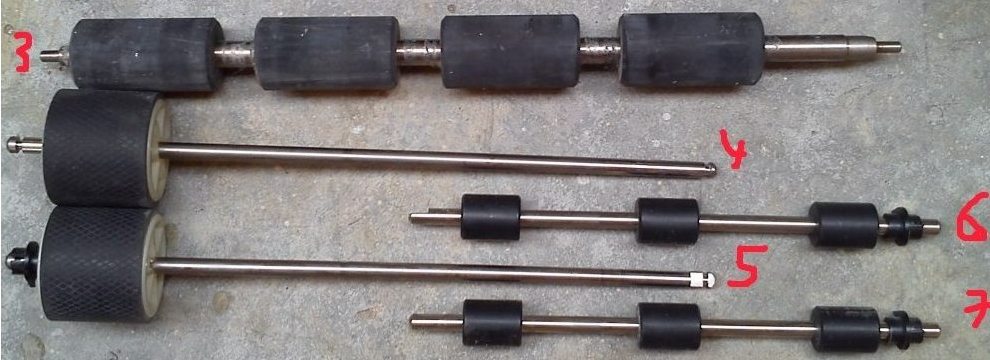

рез вал.jpg


Отправка из г. Санкт-Петербурга (СЗФО) только по России и только почтой России. Оплата только на Яндекс. Все вопросы или в личку и на почту radiocoin@mail.ru Внимание! Доставка за ваш счёт! К выбранным позициям +300р
Radiocoin

Сообщения: 26
Зарегистрирован: 11 авг 2015, 01:16
