roboforum.ru

Купил такой белый пластик, печатал кубические структуры с перекрытиями (T сопла 230С, стола 90С, скорость 30-60ммсек). Недостаток видимый - в пластике много пузырьков (смотрел под микроскопом). Не очень хорошо склеивается на тонких вертикальных стенках, когда нити ложатся параллельно, но тут я еще поиграюсь с температурой.

сушить вероятно нужно (как сухофрукты)

michas писал(а):... но тут я еще поиграюсь с температурой.

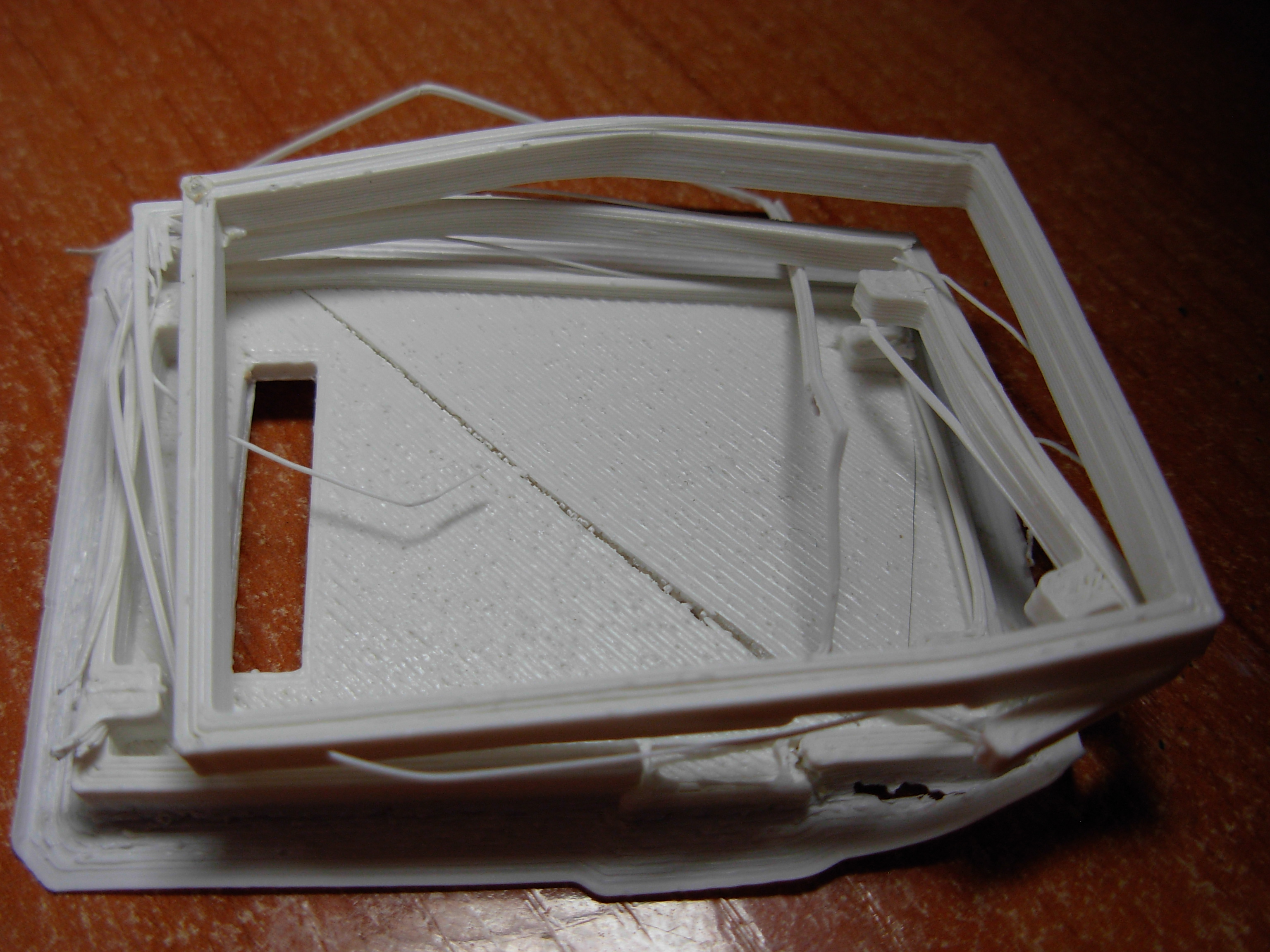

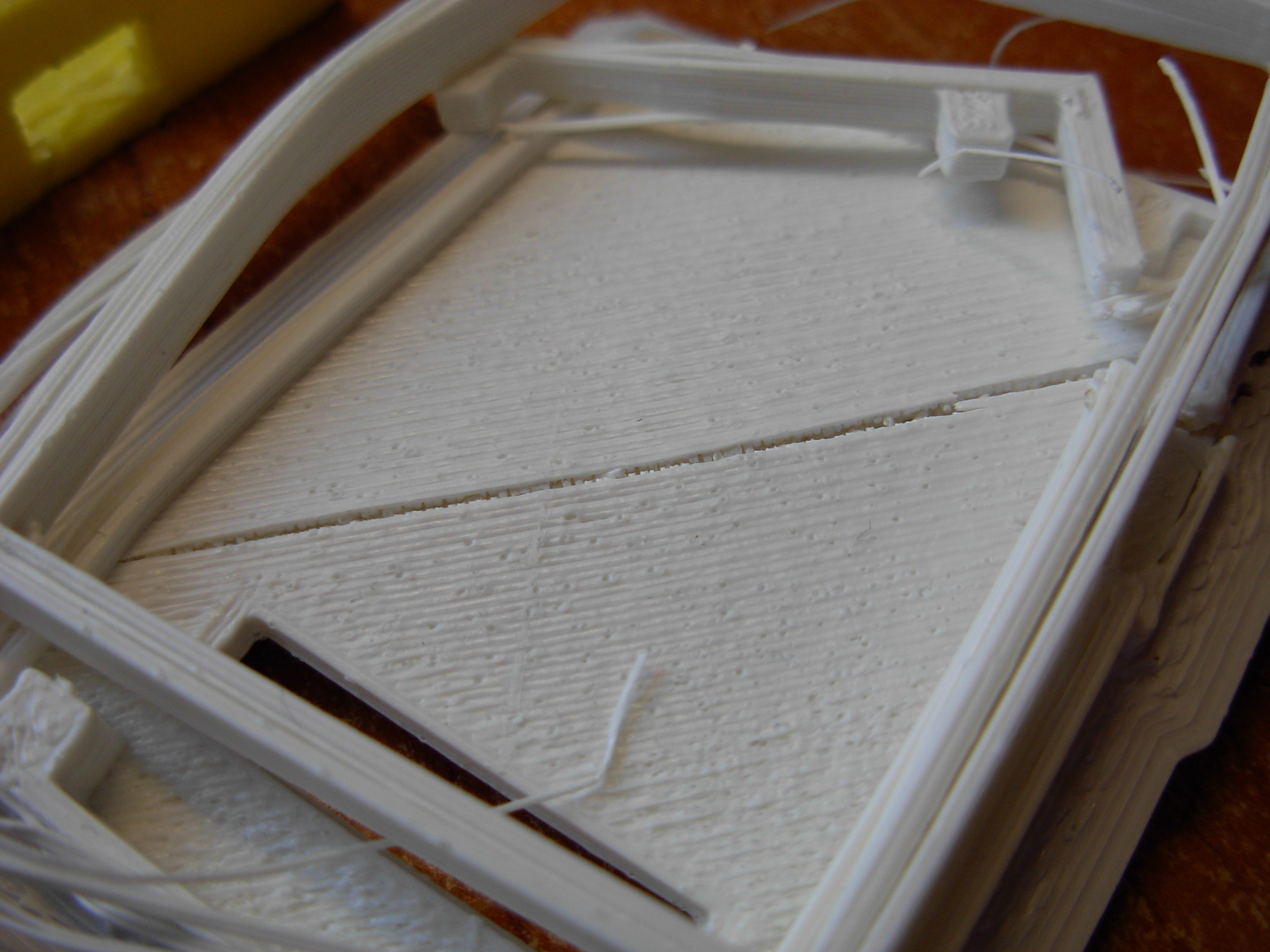

к сожалению не помогает. Сравнивать температуру у разныз принтеров по понятным причина не имеет смысла, но я ставил на 260, и стало чуть лучше, но ... все мои потуги выше на фото.
Вчера получил Бестфиламентс.. земля и небо (впрочем и цена конечно)! на 215градусах как масло сплавляется и блестит как ПЛА..

Добавлено спустя 1 минуту 29 секунд:

setar писал(а):сушить вероятно нужно (как сухофрукты)

Бесполезно. Воздух изнутри никуда не денется наверняка, если только не прорвёт оболочку нитки. Катушки на батарее лежат неделю и только чуть меньше стало треска во время печати, но разрывы нити никуда не делись.

Попробовал бесцветный пластик при 260, проблема несклеиваемости слоев осталась. Нить на вид нормальная, изделие красивое, но сцепление плохое (и с охлаждением и без него), рассыпаются вертикальные стенки по нитям. Если изделие промазать ацетоном, то получается хорошо. В общем, купил кучу учебного пластика. . Попробую другие цвета, напишу.

michas писал(а): В общем, купил кучу учебного пластика. . Попробую другие цвета, напишу.

Коллега Тоже 3 катушки на тесты.
Однако заметил, что синий, как не парадоксально (вроде натуральный должен быть лучше) из трёх цветов (натур, синий и розовый) оказался всё же лучшим. При небольшой скорости, завышенной температуре и не большом слое печатается лучше других. Самый стрёмный оказался розовый.

И да, во время печати прямо если ацетоном (из шприца или кистью) слои промазывать, то вроде ничего так...

Ну и по внешнему виду... он не блестит практически и хрупкий. Теперь мне есть с чем сравнивать.

michas писал(а):Попробовал бесцветный пластик при 260, проблема несклеиваемости слоев осталась. Нить на вид нормальная, изделие красивое, но сцепление плохое (и с охлаждением и без него), рассыпаются вертикальные стенки по нитям. Если изделие промазать ацетоном, то получается хорошо. В общем, купил кучу учебного пластика. . Попробую другие цвета, напишу.

^^^^^^^^^Тесты с натуральным пластиком выше, попробуйте увеличить температуру или уменьшить скорость перемещения экструдера. Думаю если пластик плохо спекается то дополнительно его обдувать не нужно, он итак густым выходит из экструдера.

Да куда выше 260, он уже пахнет сильно. Скорость от 30 до 60мм сек. Какую предлагаете скорость? Охлаждение отключено.

Добавлено спустя 3 минуты 48 секунд:

Revenger писал(а):Ну и по внешнему виду... он не блестит практически и хрупкий. Теперь мне есть с чем сравнивать.

Ну ничего, на изготовление внутренних прототипов уйдет, а вот далее планировали делать определенные детали с силовыми нагрузками, тут уже надо другой пластик, с хорошим сцеплением между слоями.

Вы просто попробуйте что нибудь мелкое напечатать но на завышенной температуре и сравните результат. я выставляю температуру 280 но это может и термодатчик врать. Скорость 30-40 оптимально вроде, но это опять же от особенностей экструдера, у вас какой принтер? Просто для меня даже это не обычно я провожу тесты у меня все хорошо спекается.

Принтер hanbot drt. Попробую скорость уменьшить и температуру поднять, но видно что пластик довольно тугоплавкий. Под микроскопом видно что он как леска на параллельных слоях. Если в стенках есть перевязка зигзагом, то получается очень прочно, если нет то слоится безбожно. И поэтому наклонные стенки вообще не поднимаются, пластик падает нитями вниз.

michas писал(а):Ну ничего, на изготовление внутренних прототипов уйдет, а вот далее планировали делать определенные детали с силовыми нагрузками, тут уже надо другой пластик, с хорошим сцеплением между слоями.

Именно так! Теперь этот на тесты )) Хорошо успел одну катушку даже немного "отбить" на не ответственных поделках.

В общем.. остальным удачи в освоении и тестах. Я свои почти закончил. Пора бы уже и в удовольствие попечатать

Попробовал печатать желтым пластиком туже самую деталь. Температура 265. Все нормально, слои склеились.
Так что белый пластик либо другой, либо желтый пигмент влияет.

Если есть возможность приложите фото детали! Желтых деталей в этой ветке еще нет.

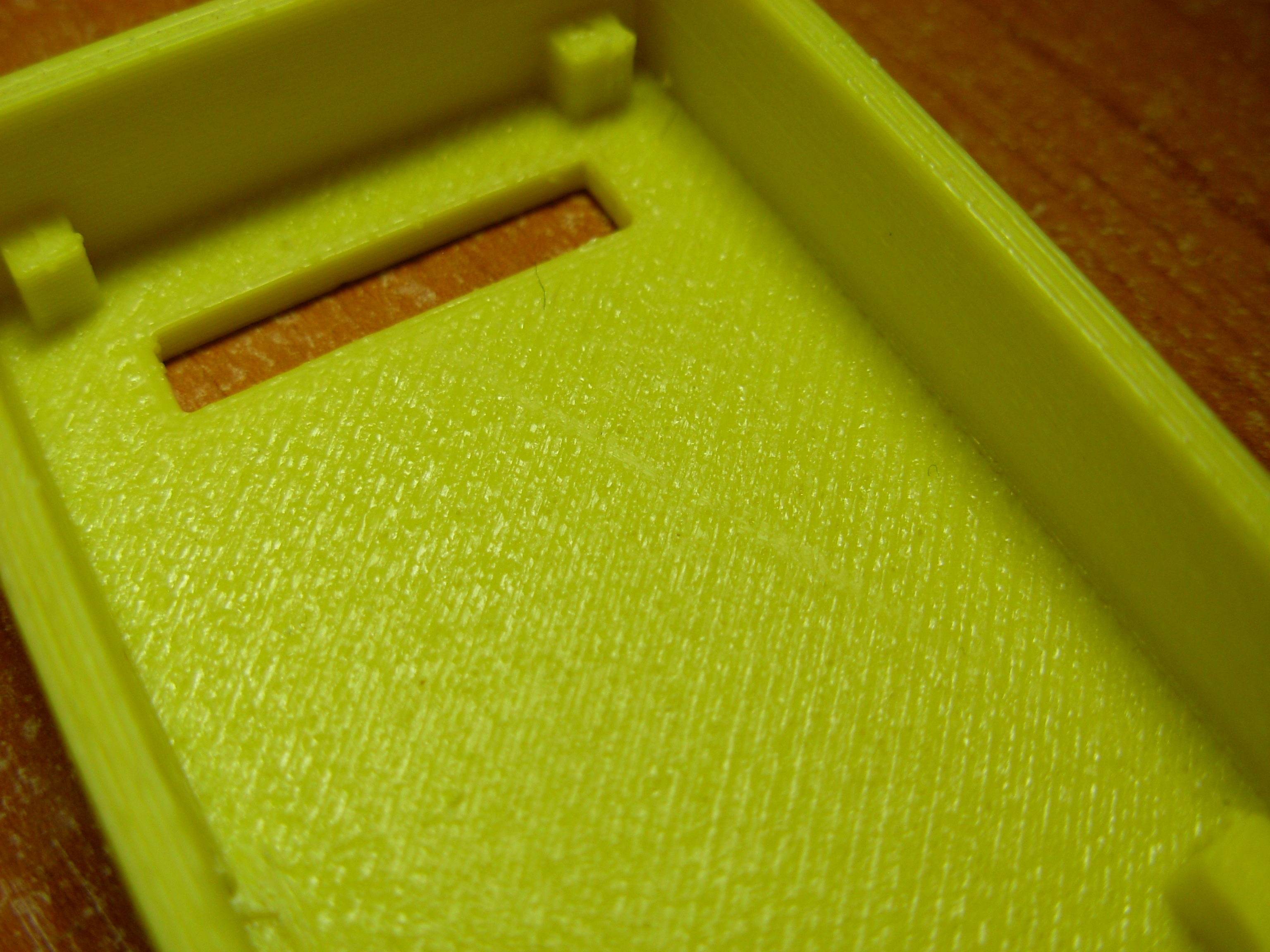

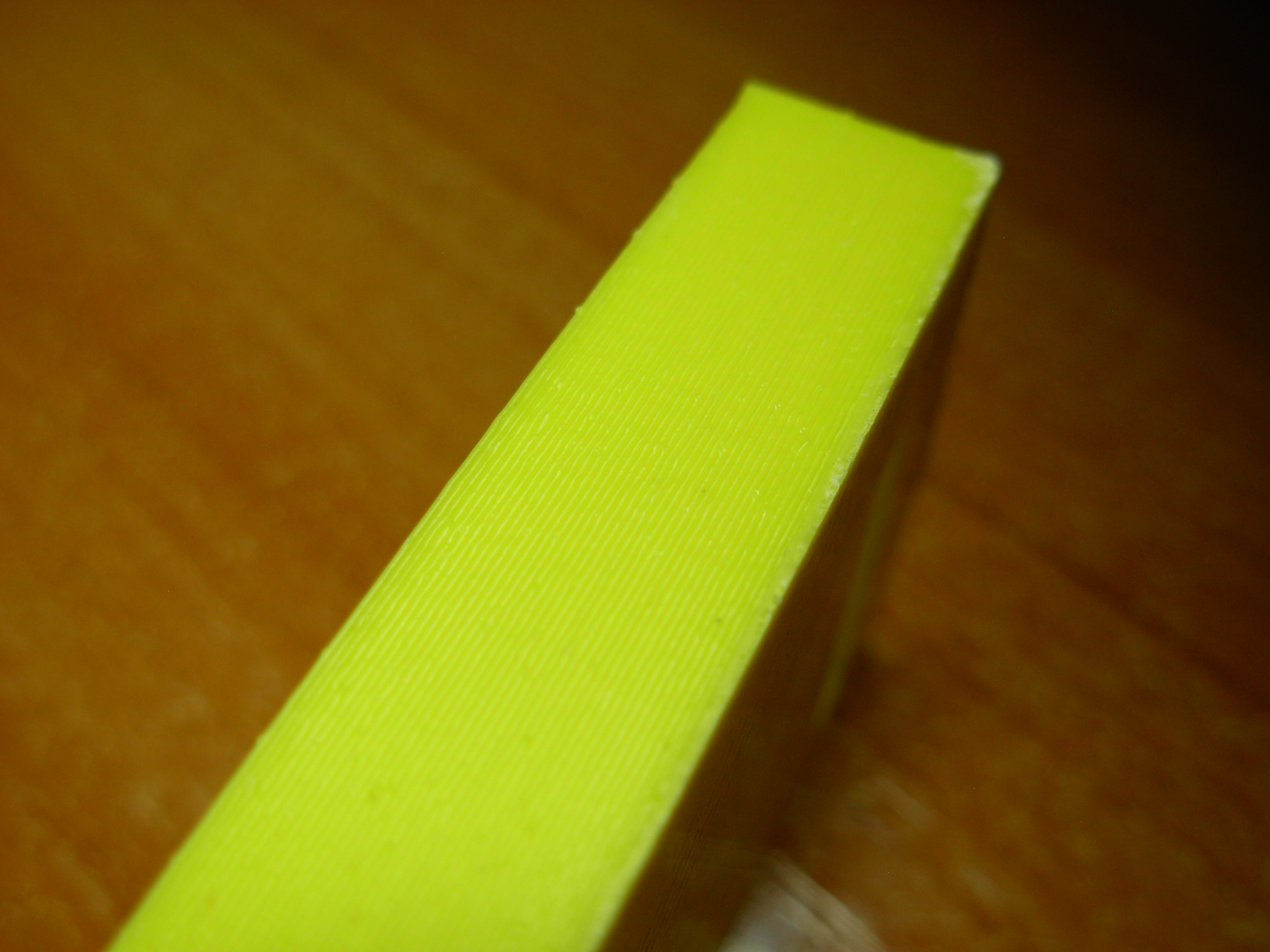

Примеры деталей из желтого пластика ABS. Температура 260, скорость 30ммсек.

Знакомая картина ))
При максимальной температуре все же сваривается, но вокруг сопли и.. такое впечатление, что из сопла лезет уже в сухом виде.
А на белом да, всё в пузырьках (у меня на натуральном, синем и розовом одинаково с дырками но розовый как вата даже на максимуме)

Подскажите, как там с белым пластиком получилось настроить печать? У меня сгорел блок питания принтера не могу проверить белый пластик ранее печатать им получалось без проблем.
