roboforum.ru

Тут такое дело... В данном случае то, что я печатал в 0,3 и 0,2 и получал красивую матовую поверхность (ну не идёт он блестящим, он как сухой вылазиет из сопла ) ничуть не лучше "такого перегрева". На фото, как по мне, прекрасно расплавленый и свареный между собой пластик. Чего я добиться не могу вообще. Я как-то отпечатал типа шильдика... начал отрывать скирт, сделанный в "0" от детали) и.. оторвал с первым слоем (и свято верил, что это не скирт, а брим и он печатается под всем слоем и радовался как легко он отделился). Радость прошла после того, как я слегка изогнул этот шильдик и с него с треском поотваливались буквы

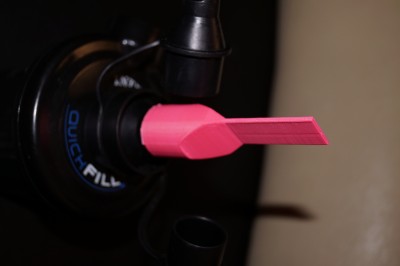

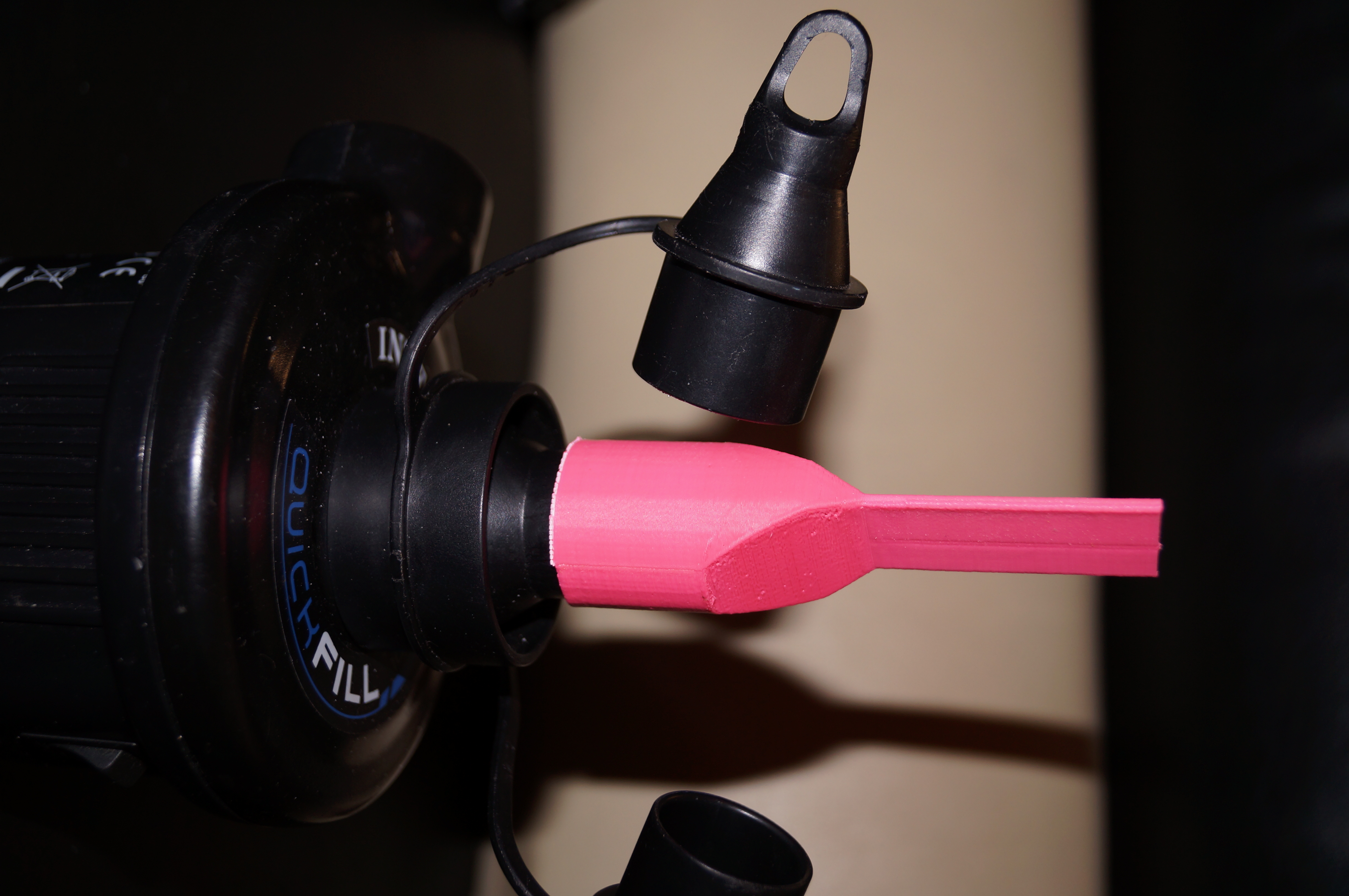

Вот сегодня решил еще раз попробовать напечатать данным пластиком так как нужен стал переходник на насос. Результат оказался предсказуем настройки loops 25.25 solid 100 sparse 115 температура 290 гр. но тут возможно у меня не правильно показывает при такой температуре у меня пластик не кипит высота слоя 0.2, качество которое у меня получилось считаю нормальным.
Слои спеклись между собой хорошо
Я и не говорю что данный пластик может считаться самым лучшим по всем показателям у разных пластиков разные плюсы и минусы кто то пахнет сильнее кто то липнет плохо идеалы может и есть но они и подороже так как используют более дорогое сырье. Я могу только сказать то что он на данный момент пригоден для печати среднестатистического потребителя, которому требуется нормальное качество. Я тоже заинтересован в улучшении качества данного пластика и думаю со временем оно будет только улучшаться. Поэтому я предлагаю если у кого то есть наработки как лучше печатать температура и так далее делитесь в этой теме своим мнением и фото деталей.

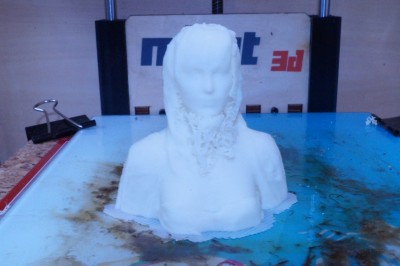

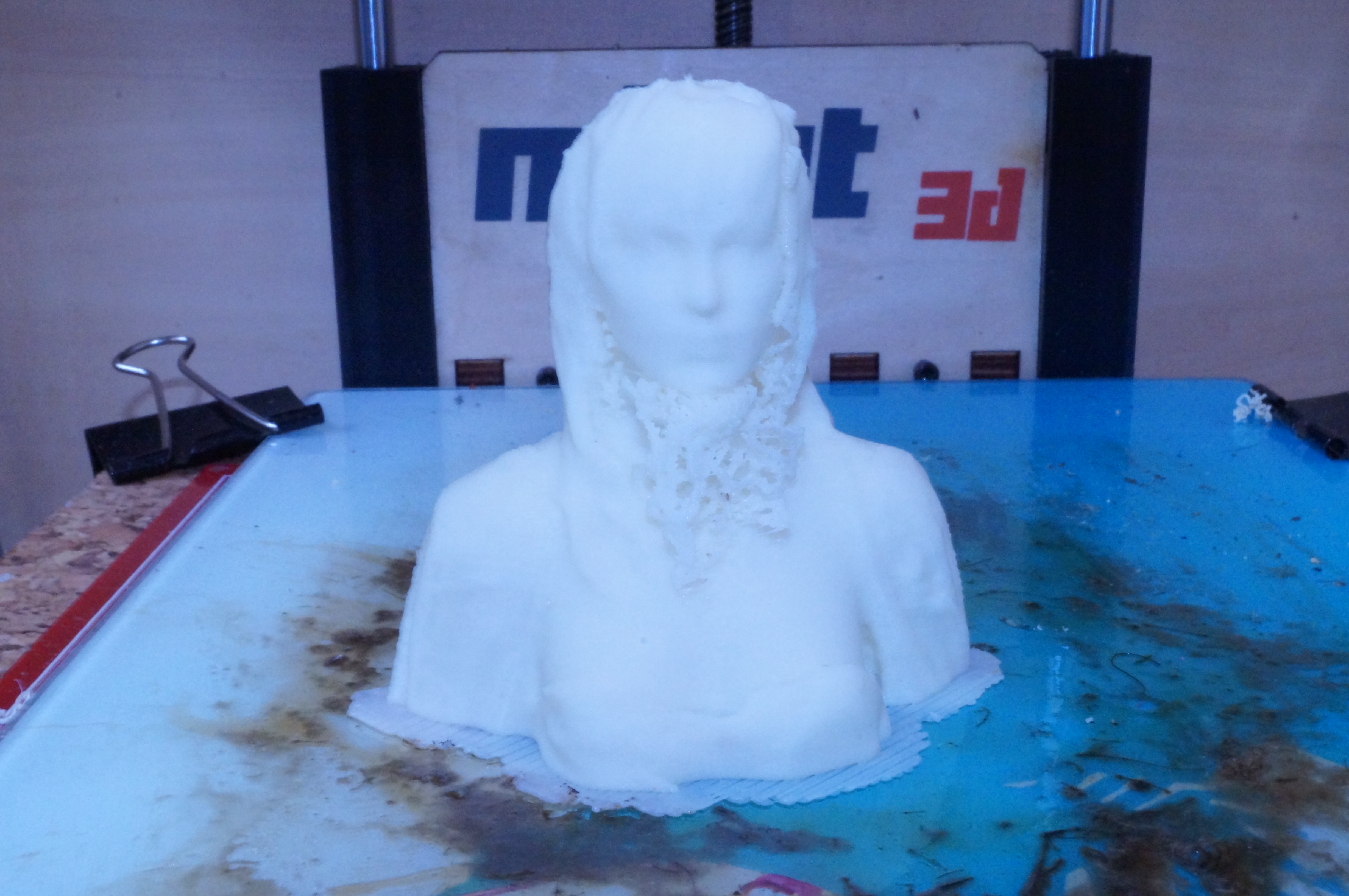

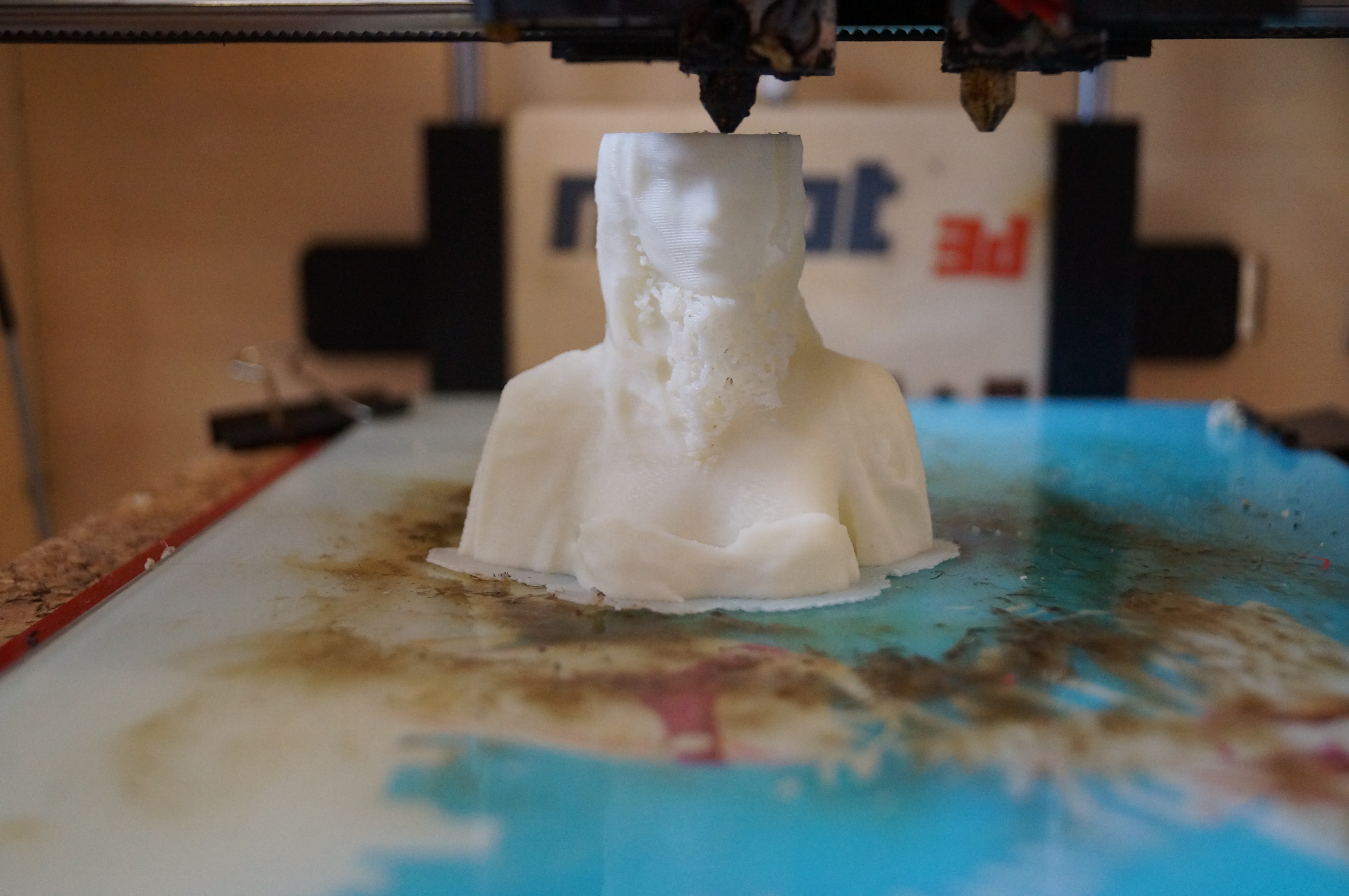

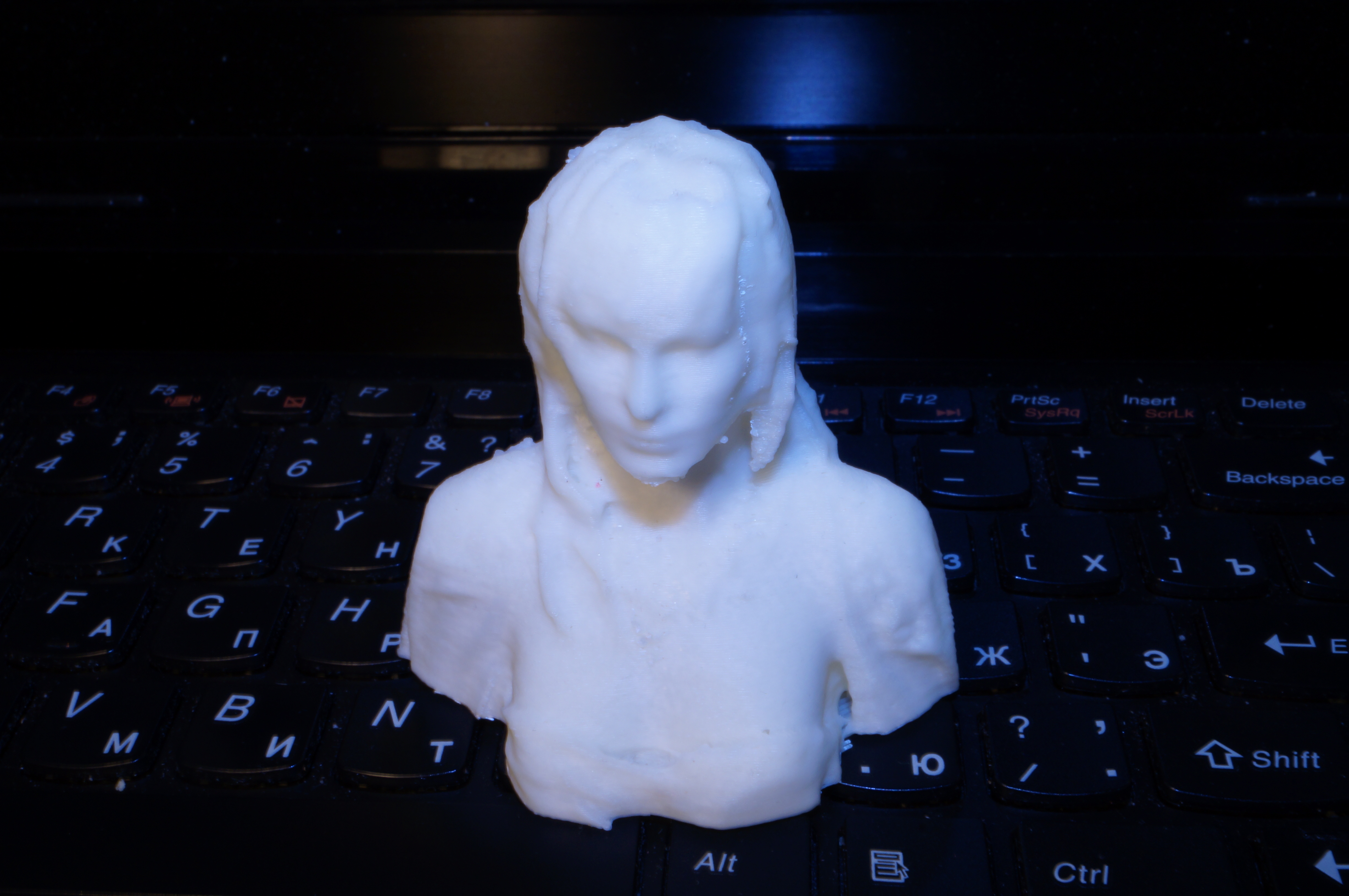

Для коллекции решил распечатать сканированную мной с помощью kinect модель натуральным цветом. Заполнение 2,5% высота слоя 0,2 loops 25, solid 100,spare 115.

А что значит "заполнение" и "солид" со "спаре"? Это где, в кисслайсере?
Просто в других слайсерах такого я не видел (или не внимательно смотрел?). Там вроде инфил заполнением считается..
А с пластиков вам явно повезло. Гладко ложится. Если еще слои между собой держатся - вообще супер.

Это напечатано пластиком из той же партии что у вас цвет натуральный. Да это настройки Кисслайсера.
Хочу еще попробовать ее раскрасить жаль что я не художник

Если эту девушку "крутануть" за голову, отвалится легко?
У меня не вышло добиться межслойной прочности ((

Эта девушка пустая внутри я не знаю на сколько легко а скрутить уж точно можно, она на свет просвечивает если в нее лампочку поместить ночник получится. Если рабочая деталь то там внутреннее заполнение инфил больше нужно делать.

В моём случае, что при полном заполнении (по крайней мере 60% точно) что при 15%. Ломается поперёк слоя очень легко и натуральный и красный и синий. Натуральный покрепче кстати. А синий и красный при небольшом диаметре (до сантиметра)ломается примерно с таким усилием как квадратики плитки черного шоколада.

Я печатал деталь рабочую черным пластиком она крепкая получилась и не расслаивалась ну уж насчет плитки шоколада это что то у вас с настройками печати я думаю.

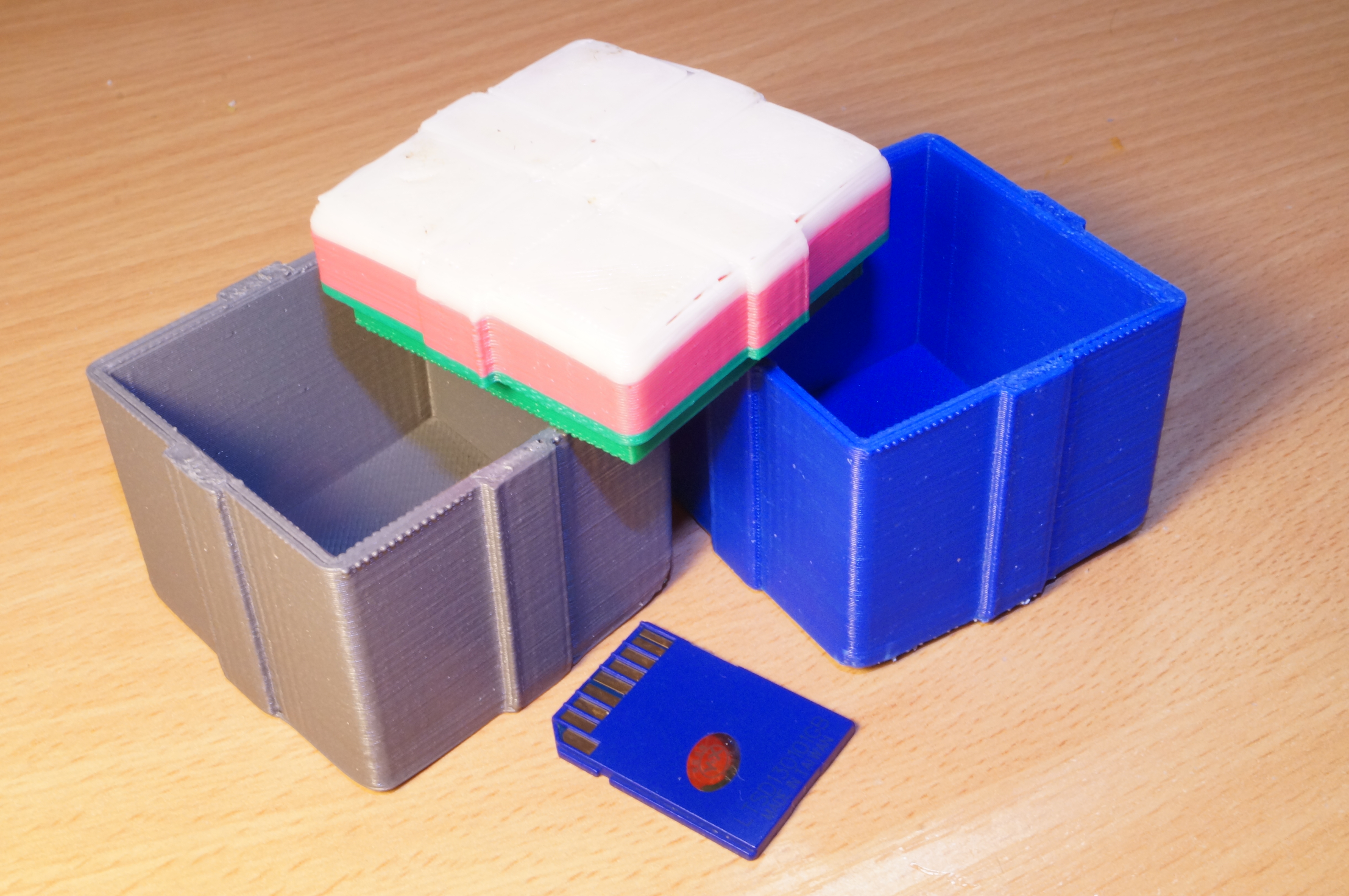

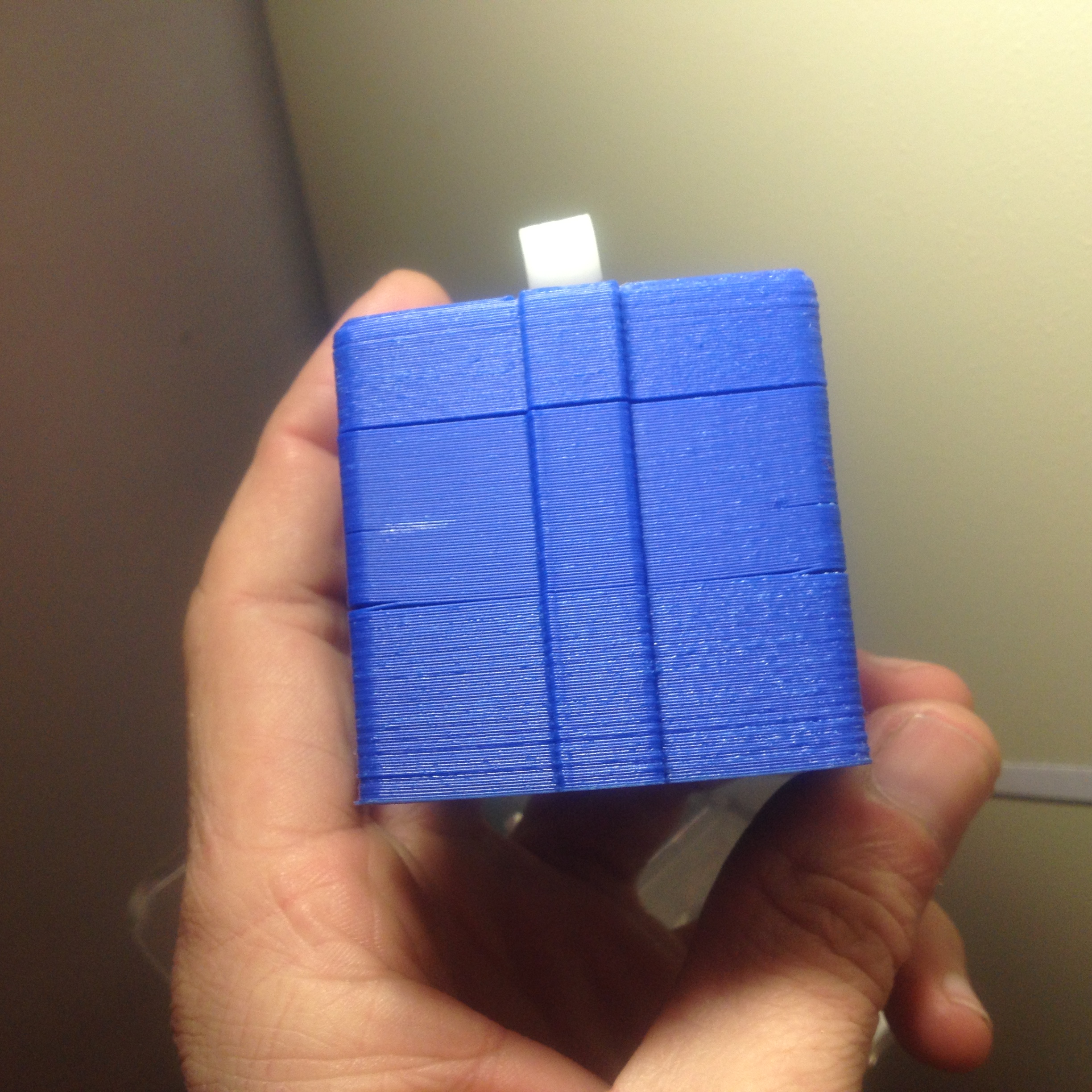

Если кто то знает тесты на крепость спекания слоев предлагайте распечатаю выложу. Кстати как показатель синий куб на первой странице, его повело но не порвало на слои.

Возможно, но поднять температуру выше вы же не рекомендуете. Здесь 246-250град. 0,3 высота слоя (0,2 можете не советовать, он должен на любой высоте печатать и спекаться )
Другое дело, что диаметр "пляшет" и попасть на правильную подачу сложно. Какую порекомендуете выбрать между 1,69 и 1,82 ?

Рекомендую пользоваться кисслайсером,там есть параметр который увеличивает и уменьшает поток (поступление прутка в экструдер) в процентном соотношении и настройками которые рекомендуют по ссылке которую я давал там половина вопросов сразу отпадает. Какая получается ситуация вы сначала попробуйте те советы которые я уже говорил, потом сравните результат. Что значит должно спекаться при 0,3 у меня спекается и при 0,3 (пирамидки на сайте высота слоя 0,3) может у вас сопло скажем 0,3 или 0,2 поэтому и не спекается,нужно проверять все возможные варианты, к примеру почему тогда не выставить высоту слоя 0,7 и точно тогда ничего не получится зато печать быстрее будет . Либо качество либо скорость и большое количество. Я так понимаю этот кубик что на фото маленький скиньте мне модель я его постараюсь повторить выложу фото и скажу вам настройки.

Сопло 0,4. Кубик 5х5х5см Модель есть в теме новогодних моделей.

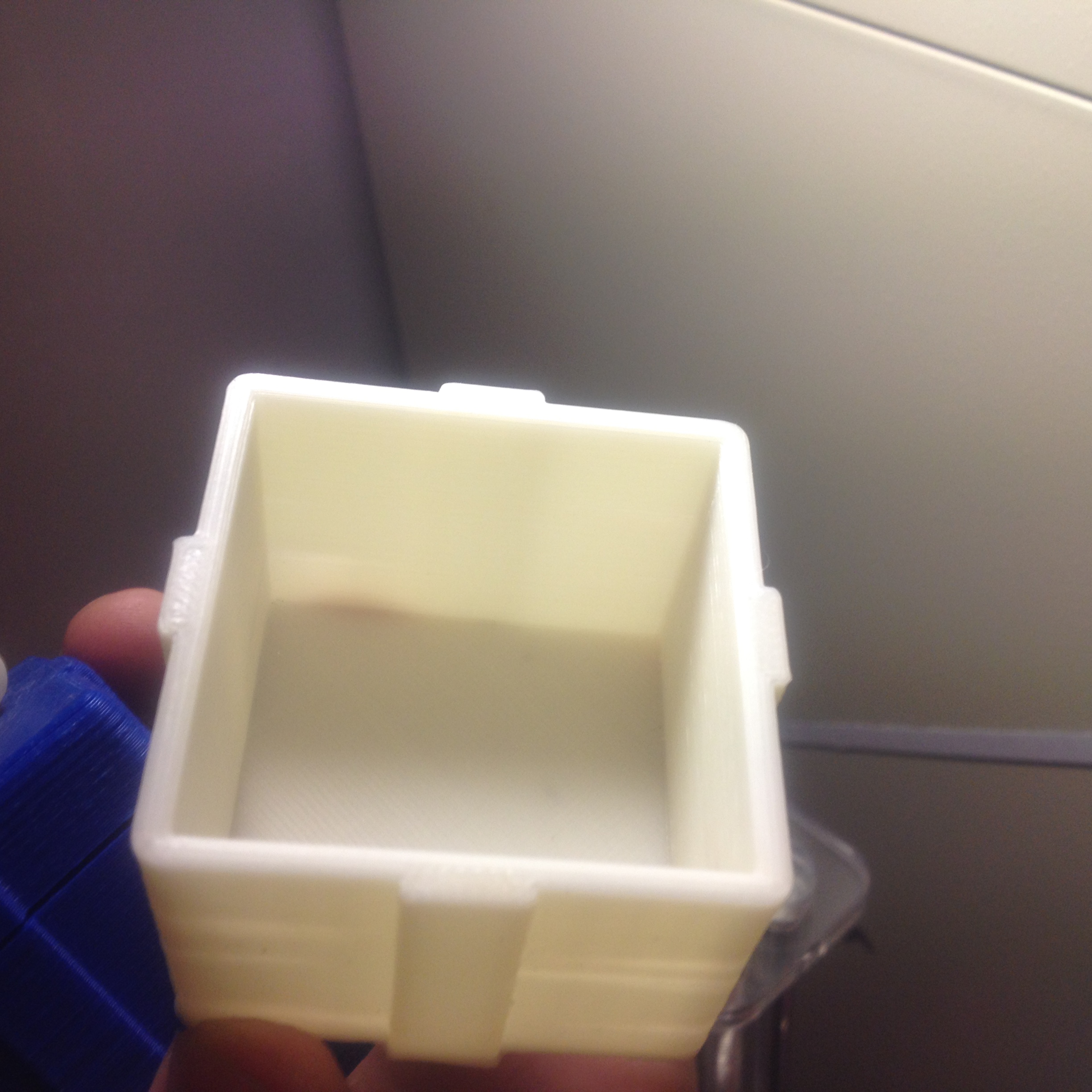

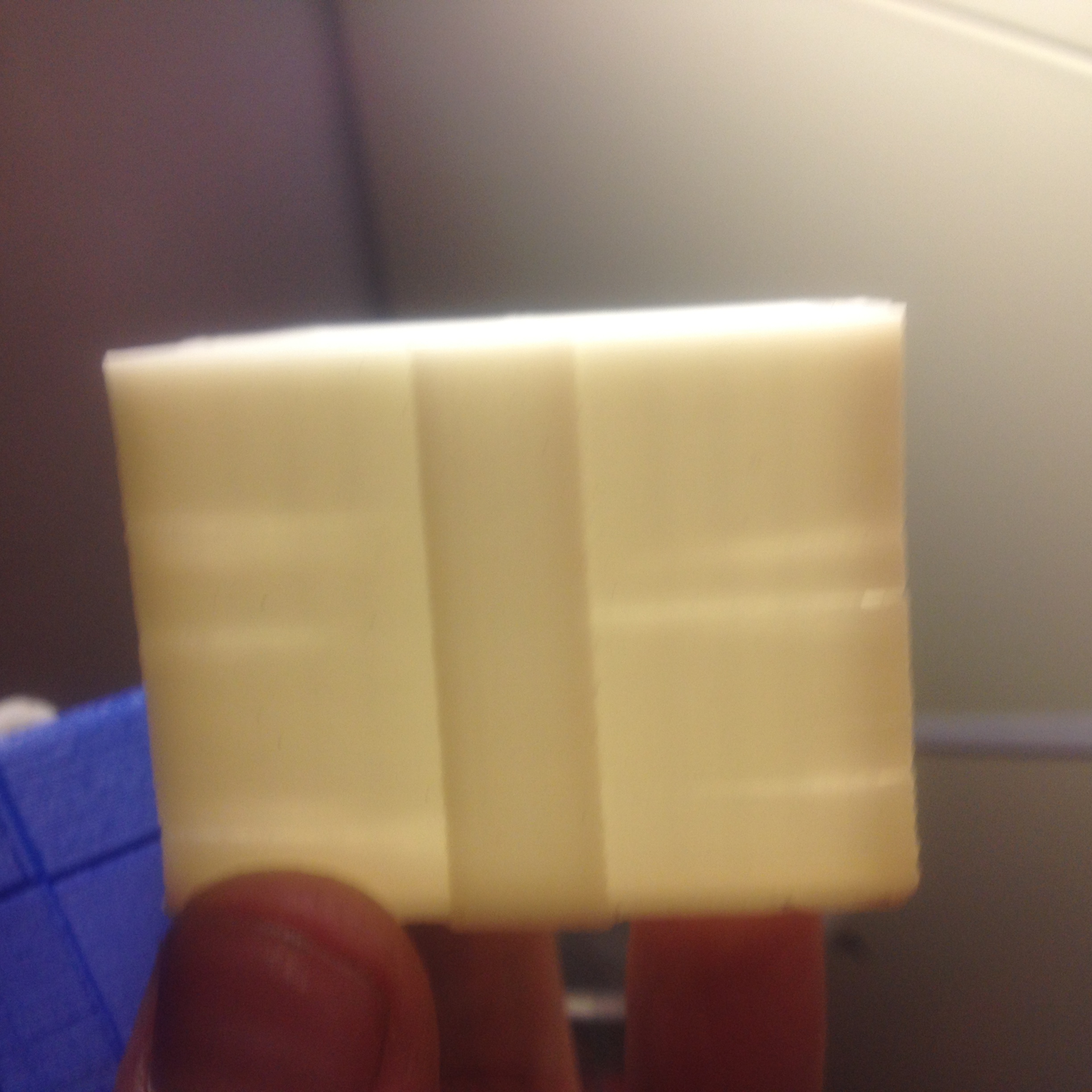

Два кубика напечатал высотой слоя 0,3 крышку напечатал из обрезков пластиков высотой слоя 0,4 infil 10% loops,solid и spare 40 mm/s получились кубики прочными слои не расходятся можно было напечатать слоем 0,2 и большей скоростью при этом качество сторон заметно должно улучшится.

Поверхность серого как у меня на красном, когда поднимаю повыше температуру и поток побольше делаю, чтобы слои спекались получше. И, судя по верхней грани, здесь тоже чуть "накручено", что аж выдавливало по краям. Углы снизу похоже тоже подниматься начали?
На какой температуре печатали?

Температуру подсказать не могу так как выставлена максимальная возможно у меня датчик не правильно показывает 290 гр. хотя раньше правильно показывал. По поводу лишнего пластика на верхней грани это может быть от ошибок слайсера или то что я поток пластика сделал чуть больше нормы хотя верхняя грань пола у кубиков идеальна наплывов нету. По поводу отхождения углов от стола да есть небольшое так как модель не приспособлена для абс пластика нет поддержек углов и у меня нет синего скотча. http://www.thingiverse.com/thing:197159 Можно было и без синего скотча напечатать эту модель идеально если бы необходимо было мелко серийное изготовление, а так она довольно большая и кушает много пластика, чтобы на ней без надобности настраивать качество печати.
