Детали HotEnd MG

Купить / продать модули и комплектующие для роботов, механика, электроника
микроконтроллеры. Предложение и спрос услуг и работ.

Детали HotEnd MG

Сообщение IliaMoroz » 15 окт 2013, 19:21

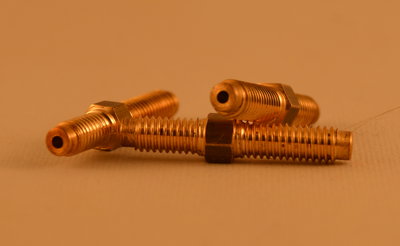

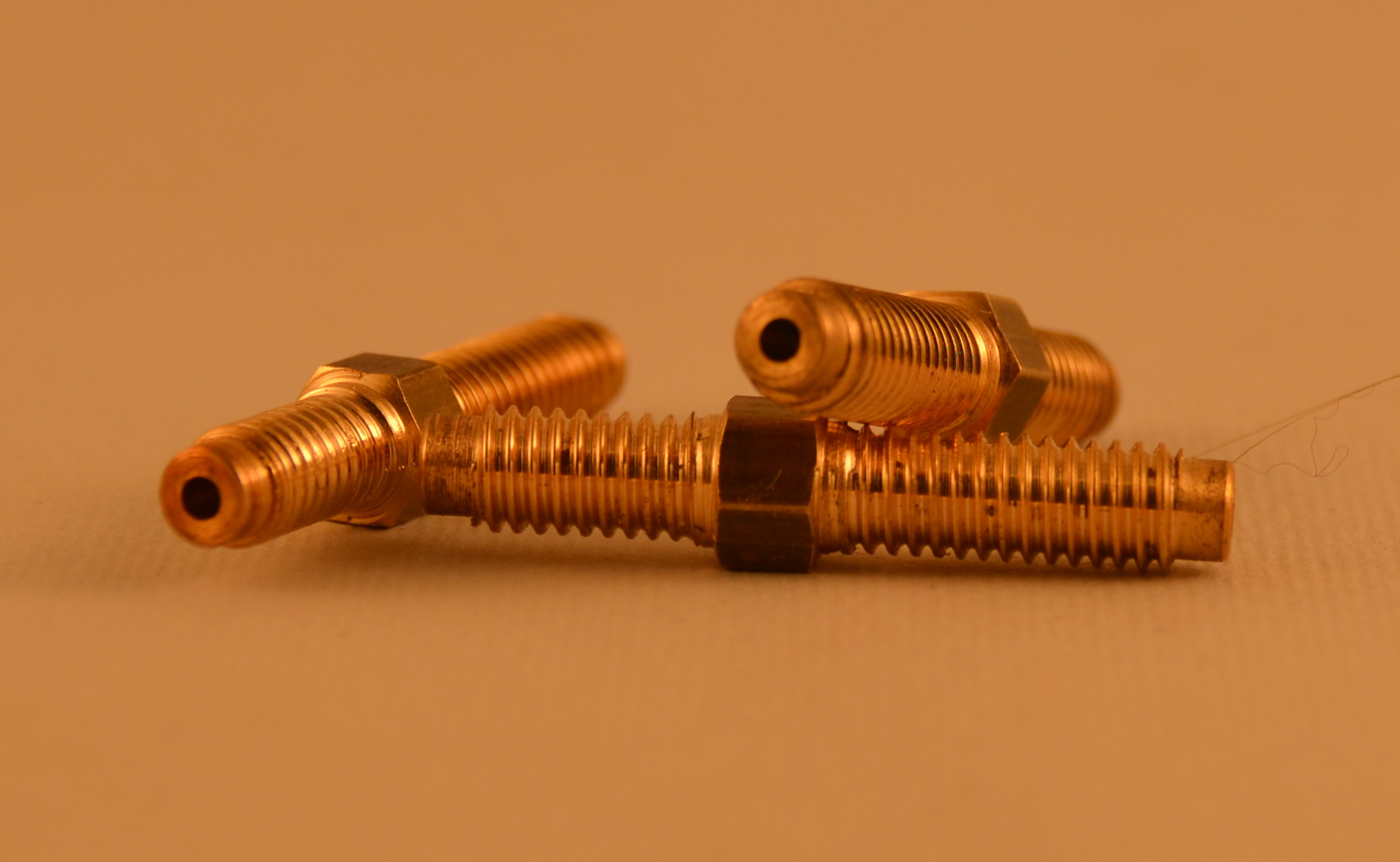

Латунная трубка для HotEnd MG. (Длинна 36мм. Под нагреватель типа "кубик" (H=9 мм)). Под пруток 1.75 (отверстие 2мм). Резьба М6.
Цена: 3 у.е.

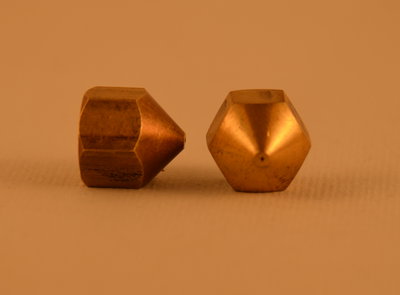

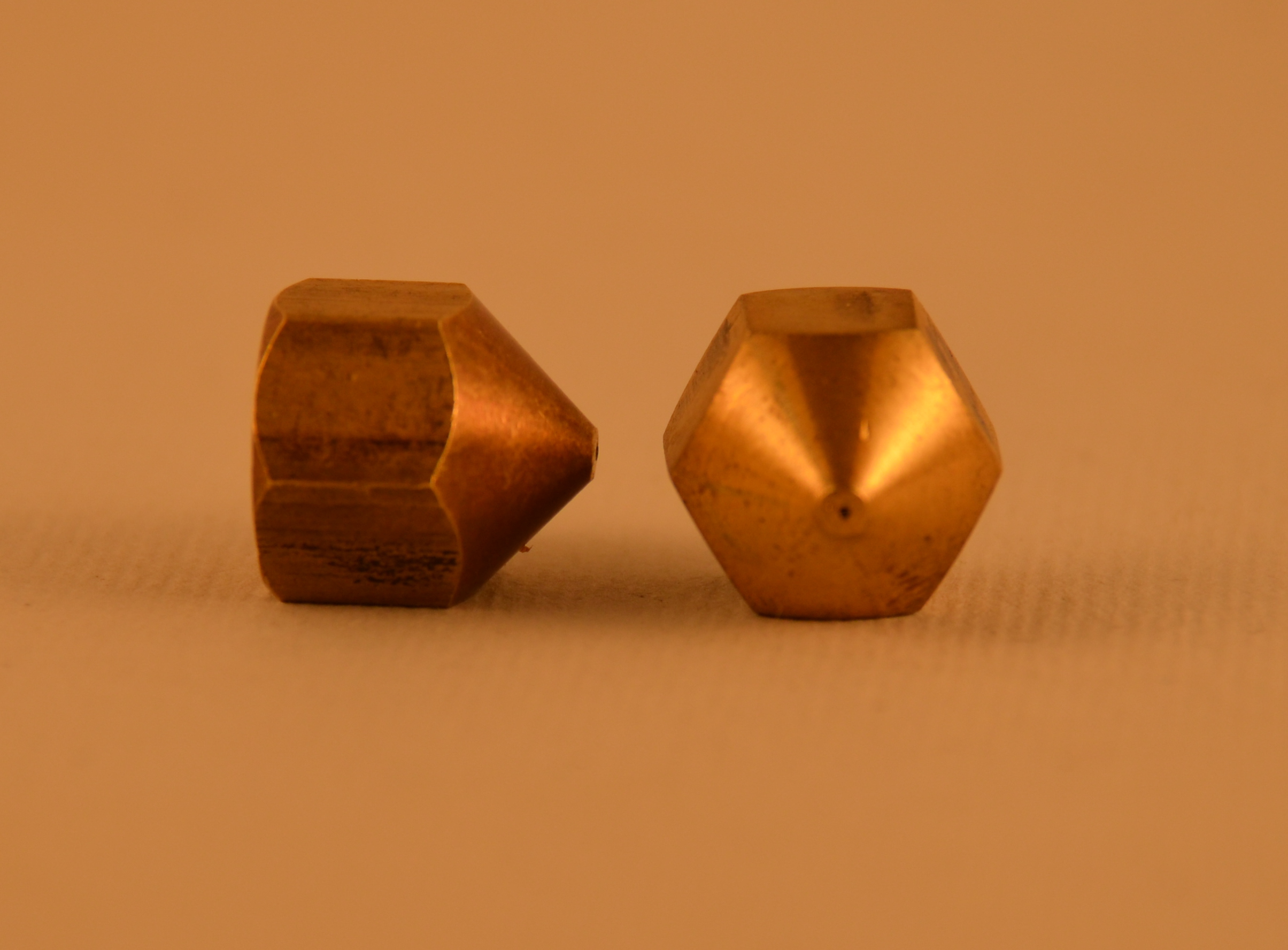

Латунное сопло 0.25 (или 0.35, или 0.5) для HotEnd MG. Под пруток 1.75 мм. Резьба М6.
Цена: 4 у.е. (б/у)

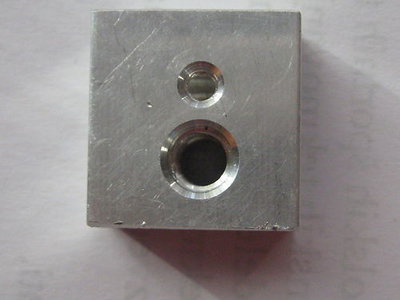

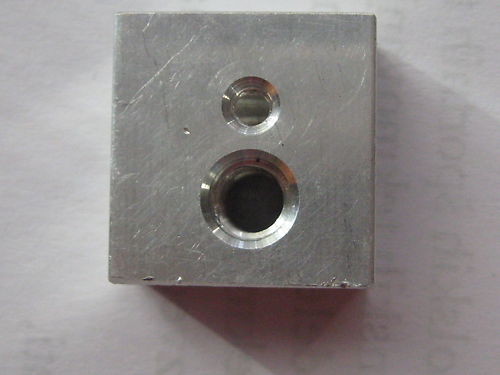

Блок нагрева (алюминий "кубик") для HotEnd MG. Под нагревательный патрон D6 мм. Резьба М6.
Цена: 4 у.е.


Доставка по России: около 50 грн. (123 р.) (10-20 дней)

Доставка по Украине: "Новая почта". (около 20 грн.) 2-3 дня.
Последний раз редактировалось IliaMoroz 01 дек 2014, 06:59, всего редактировалось 9 раз(а).
Аватара пользователя
IliaMoroz

Сообщения: 677
Зарегистрирован: 21 фев 2013, 07:06
Откуда: г. Харьков

Re: Детали HotEnd MG

Сообщение IliaMoroz » 25 окт 2013, 22:00

Приехал "Керамический нагревательный элемент 12V 40W". Диаметр=6мм. Длинна патрона=20мм. Провод=100см.
Цена: 2.5 у.е.
Стандартный. Вся Поднебесная ими завалена.
Последний раз редактировалось IliaMoroz 01 дек 2014, 07:00, всего редактировалось 2 раз(а).
Аватара пользователя
IliaMoroz

Сообщения: 677
Зарегистрирован: 21 фев 2013, 07:06
Откуда: г. Харьков

Re: Детали HotEnd MG

Сообщение IliaMoroz » 07 дек 2013, 06:56

Скорректировал цены и сроки для России. Доставка в Питер - 10 дней. Плюс 10 дней на запас. Итого 20.
Проблема с переводом денег. Подскажите дешевые переводы денег на Украину.
Добавлено. Проблему с переводом решил.
Аватара пользователя
IliaMoroz

Сообщения: 677
Зарегистрирован: 21 фев 2013, 07:06
Откуда: г. Харьков

Re: Детали HotEnd MG

Сообщение IliaMoroz » 17 янв 2014, 06:06

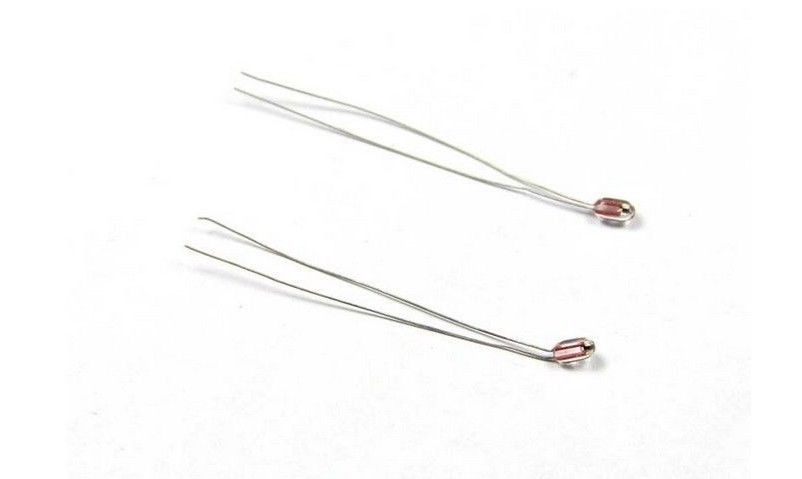

Приехали термисторы.

Цена 0.5 у.е. (С разъемом "папа-мама" 1.5 у.е.)
Последний раз редактировалось IliaMoroz 01 дек 2014, 07:27, всего редактировалось 3 раз(а).
Аватара пользователя
IliaMoroz

Сообщения: 677
Зарегистрирован: 21 фев 2013, 07:06
Откуда: г. Харьков

Re: Детали HotEnd MG

Сообщение IliaMoroz » 22 фев 2014, 20:20


Раскритикуйте:

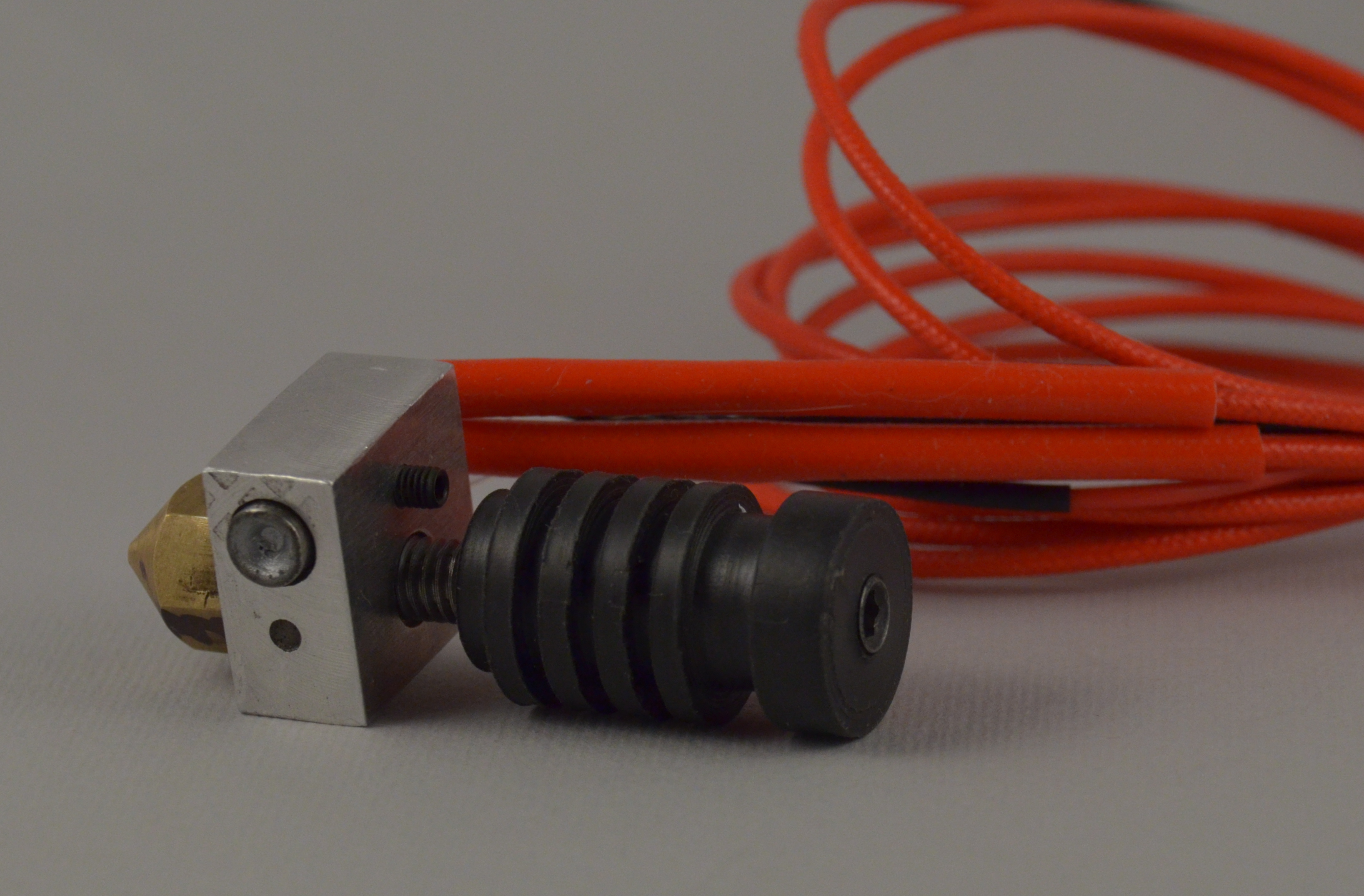

Аналог makergar. Стальной стержень. Фторопластовая трубка. Латунное сопло. Термобарьер - ПЕЕК.
Аватара пользователя
IliaMoroz

Сообщения: 677
Зарегистрирован: 21 фев 2013, 07:06
Откуда: г. Харьков

Re: Детали HotEnd MG

Сообщение Sherkon » 22 фев 2014, 22:50

Очень хорошо выглядит! :good:
Аватара пользователя
Sherkon

Сообщения: 86
Зарегистрирован: 15 мар 2013, 20:46
Откуда: Днепропетровск

Re: Детали HotEnd MG

Сообщение IliaMoroz » 23 фев 2014, 19:00

Спасибо.

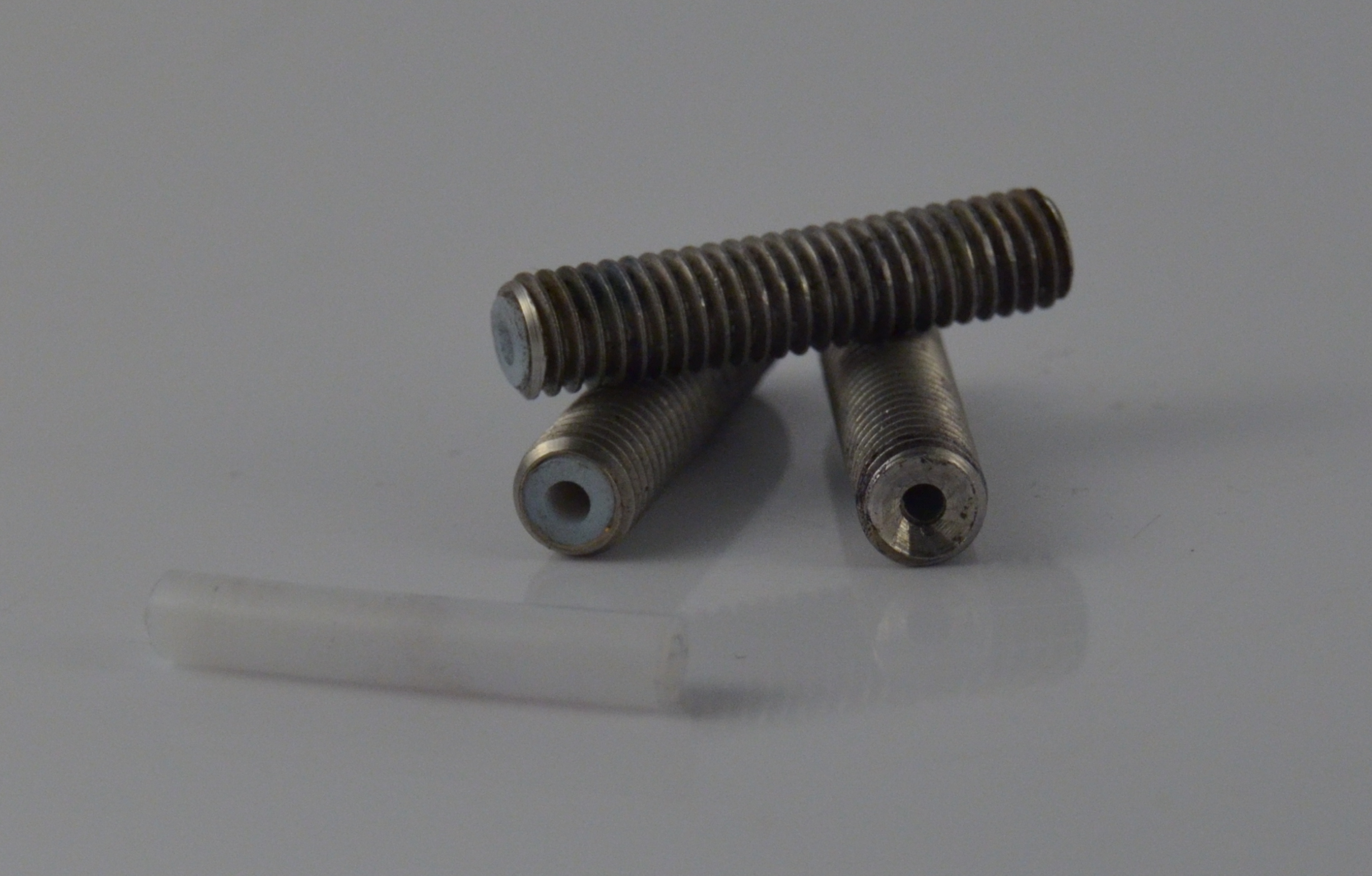

Сделал трубки для МК7, МК8 и их аналогам. L26 M6 внутри фторопластовая трубка Ф4хФ2 (под пруток 1.75).
Цена: 4 у.е.

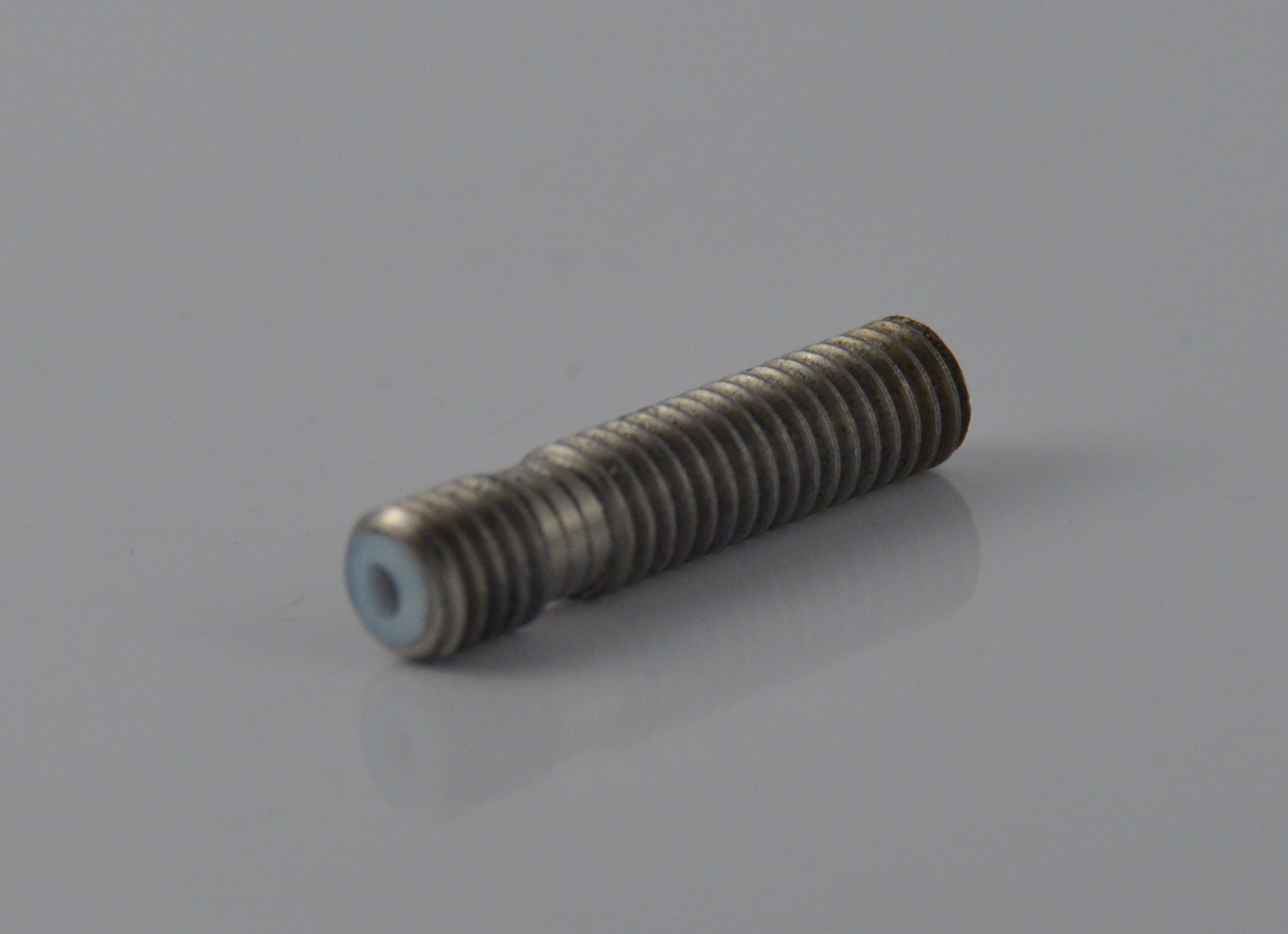

Есть извращенный вариант, с термическим ослаблением.
Цена 4 у.е.

Не забывайте, что фторопластовая трубка вставляется со стороны сопла.
Последний раз редактировалось IliaMoroz 01 дек 2014, 07:01, всего редактировалось 2 раз(а).
Аватара пользователя
IliaMoroz

Сообщения: 677
Зарегистрирован: 21 фев 2013, 07:06
Откуда: г. Харьков

Re: Детали HotEnd MG

Сообщение ruslanpopov » 09 мар 2014, 13:44

IliaMoroz писал(а):

Раскритикуйте:
Аналог makergar. Стальной стержень. Фторопластовая трубка. Латунное сопло. Термобарьер - ПЕЕК.


У меня оригинальный makergear нормально работал с PLA. С ABS на 230 уже "вяз", расплав был до верха. Решил так:


Подробности...
Собранный Mendel90v1 (акрил 6мм, валы 12мм, RAMPS 1.4 + Marlin) https://vk.com/id19523249
Аватара пользователя
ruslanpopov

Сообщения: 152
Зарегистрирован: 24 сен 2012, 11:45
Откуда: Снегири, МО
Skype: rpopov
прог. языки: Python, C
ФИО: Руслан Попов

Re: Детали HotEnd MG

Сообщение Naruto » 10 апр 2014, 13:40

Экструдеры "китами" "аналоги мэйкергир" в продаже будут? и по чем? а под 3мм пруток :)?
Printer: mega Prusa (Mendel); Prusa i3
Firmware: Marlin
Host: Prontoface
Slicer: slis3r
Filament: Pla - 3 mm, ABS 3mm
Nozzle: ghead 0,35; 0,5mm , Merlin hotend 0,2;0,35;0,5 mm , 3d stuffmaker 0,4; 0,7 mm
Electronics: Gen6, Megatronics 3.0, RAMPS 1.4
3d tools: RhinoCeros
Naruto

Сообщения: 390
Зарегистрирован: 24 янв 2014, 13:16

Re: Детали HotEnd MG

Сообщение IliaMoroz » 10 апр 2014, 16:36

Naruto писал(а):Экструдеры "китами" "аналоги мэйкергир" в продаже будут? и по чем? а под 3мм пруток :)?

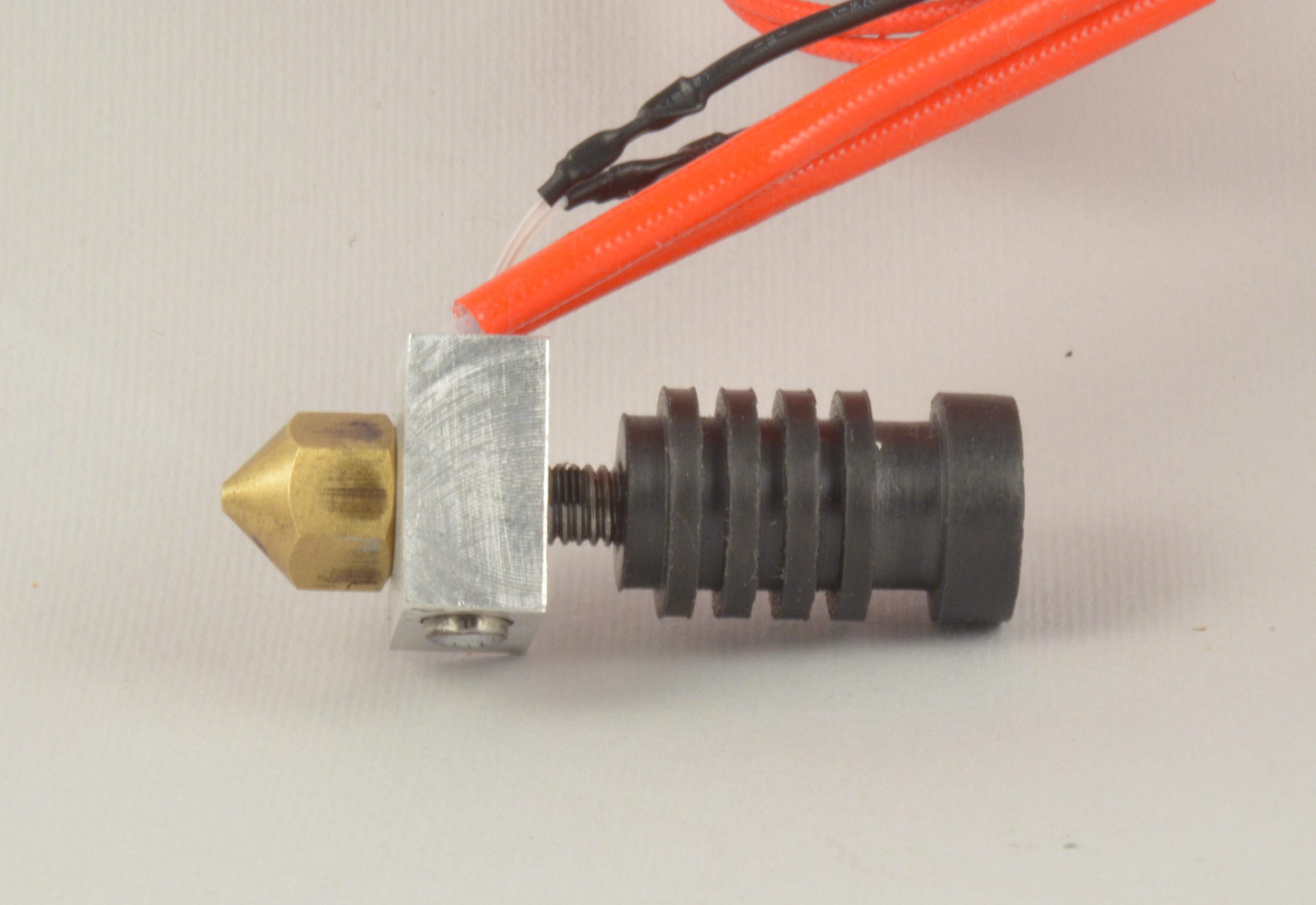

Испытание ХотЭнда закончил.
На продажу осталось два экземпляра.

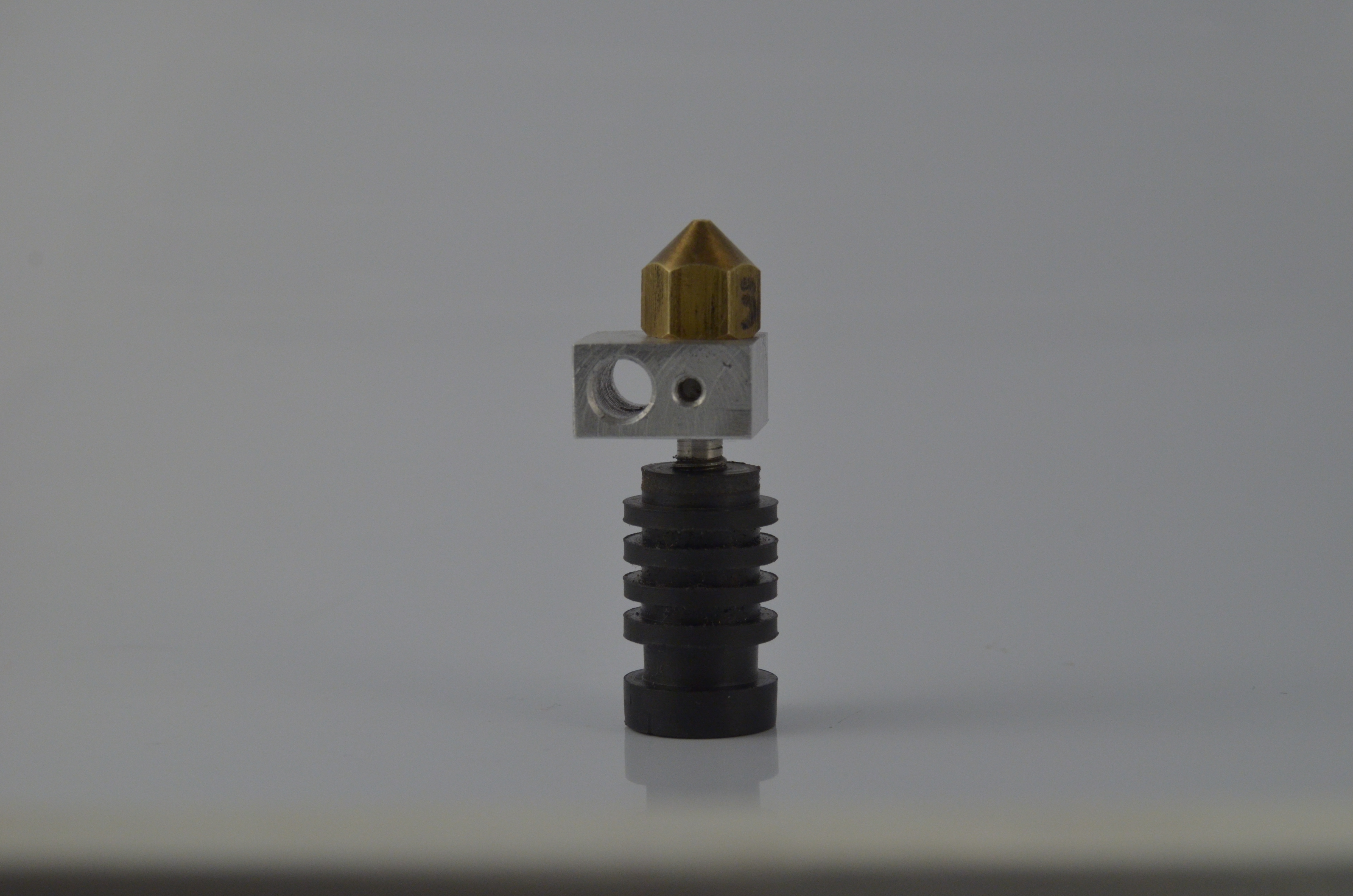

Это аналог Макергара в моем исполнении.
Имеем:
ХотЭнд под пруток 1.75
1 Термобарьер из ПЕЕК (PEEK GF30).
2 Стальная трубка + фторопластовая внутри 4х2.
3 Нагреватель керамический.
4 Нагревательный блок алюминий (кубик)
5 сопло латунь 0.4 мм. (при сверлении сверлом 0.35 получается немного больше отверстие - 0.38мм)
6 крепление "J-Head"




Делал пробную партию для тестов. Думаю пустить в серию. Как печатает, мне понравилось. Возможность замены Макергаровского термобарьера с трубкой (две детали). Старался избежать болезни макергаровских ХотЭндов (Выпадение трубки из ПЕЕК).
Цена аналога 35 у.е.
Под пруток 3мм не разрабатывал, но если будут заказы, посмотрю что можно сделать.

P.S. Извиняйте, если что не так.
Последний раз редактировалось IliaMoroz 01 дек 2014, 07:02, всего редактировалось 1 раз.
Аватара пользователя
IliaMoroz

Сообщения: 677
Зарегистрирован: 21 фев 2013, 07:06
Откуда: г. Харьков

Re: Детали HotEnd MG

Сообщение IliaMoroz » 05 июл 2014, 10:46

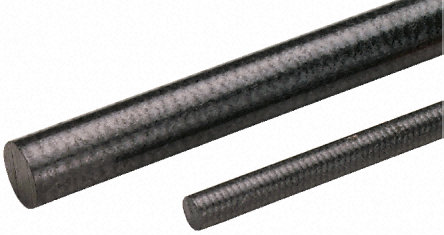

Приехал ПЕЕК. PEEK-GF30 стержень, диаметр Ф=16 армированный стекловолокном. Цена барыжная 10 у.е. 100мм. Зачем нужен? Да теплозащита.
Вложения
Последний раз редактировалось IliaMoroz 01 дек 2014, 07:13, всего редактировалось 1 раз.
Аватара пользователя
IliaMoroz

Сообщения: 677
Зарегистрирован: 21 фев 2013, 07:06
Откуда: г. Харьков

Re: Детали HotEnd MG

Сообщение swdw » 15 июл 2014, 19:22

Приобрел у данного продавца его модификацию.Очень понравилось.Печатал как PLA таr и ABS.Будем покупать еще.Спасибо большое)
swdw

Сообщения: 1
Зарегистрирован: 09 мар 2014, 22:19

Re: Детали HotEnd MG

Сообщение elis505 » 11 сен 2014, 23:16

Ещё актуально ?
Аватара пользователя
elis505

Сообщения: 1
Зарегистрирован: 11 сен 2014, 22:43

Re: Детали HotEnd MG

Сообщение IliaMoroz » 26 сен 2014, 13:28

Буду делать ещё пять HotEnd-ов в ближайшее время. Тестовая партия ушла вся.
В первой партии выявил дефект. Недостаточная шлифовка стальной трубки. Дефект устранен.
Последний раз редактировалось IliaMoroz 01 дек 2014, 07:40, всего редактировалось 1 раз.
Аватара пользователя
IliaMoroz

Сообщения: 677
Зарегистрирован: 21 фев 2013, 07:06
Откуда: г. Харьков

Re: Детали HotEnd MG

Сообщение IliaMoroz » 21 окт 2014, 07:38

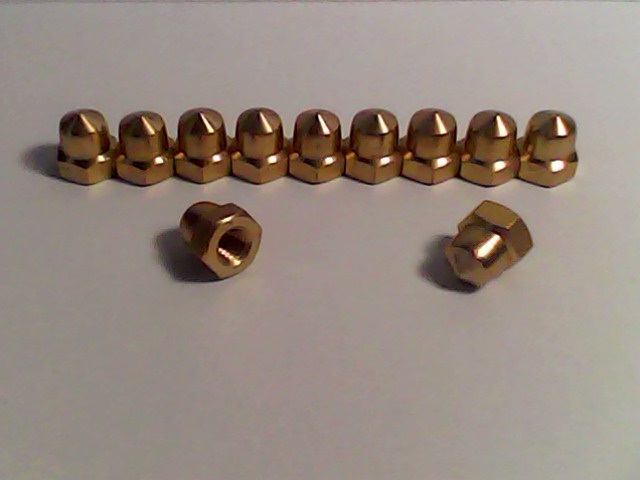

Сделал новые сопла из латунных гаечек. Получилось красиво. Отверстие сопла 0.25 можно рассверлить до 0.35 и 0.5. Следует понимать , что нить получается несколько больше диаметра сопла. Длинна канала сопла 1.0-1.5 мм. Диаметр резьбы М6. Сопло выше стандартного на 1.5 мм.
Цена 3 у.е.
Сопла из гаечек.jpg
Это прошедшие ОТК сопла.

Прошел испытание. Сопло с диаметром 0.25 не требует большого усилия на выдавливание. Диаметр нити (сопло-нить) 0.25-0.35 , 0.35-0.45
Аватара пользователя
IliaMoroz

Сообщения: 677
Зарегистрирован: 21 фев 2013, 07:06
Откуда: г. Харьков

След.
