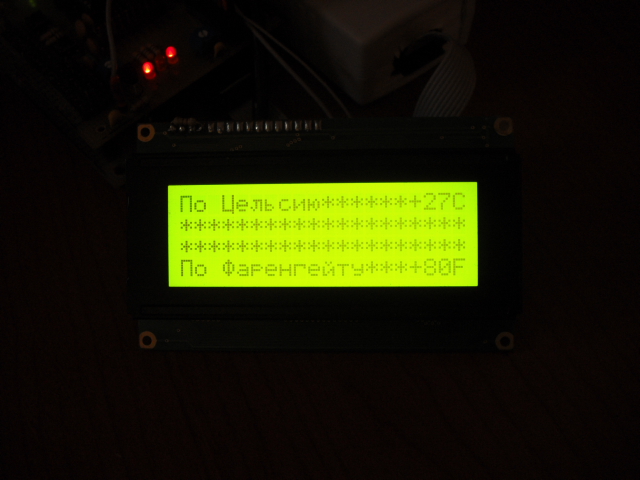

1:
- Код: Выделить всё
$regfile = "m16def.dat"
$crystal = 16000000
'************************Дополнительные библиотеки******************************
$lib "lcd4.lbx" 'используем 4-битное подключение дисплея с помощью альтернативной библиотеки
'***********************************Порты***************************************
Config 1wire = Portd.0 'Пин, на который повешан DS18B20
Config Lcdpin = Pin , Rs = Portb.0 , E = Portb.2 , Db4 = Portb.4 , Db5 = Portb.5 , Db6 = Portb.6 , Db7 = Portb.7
Config Lcd = 20 * 4 'используем дисплей на 20 символ и 4 строки
Cursor Off 'отключаем курсор
Cls 'очищаем экран дисплея
'****************************Задаём перемнные***********************************
Dim Signtemperatura As String * 1 , Celsium As String * 5 , Fahrenhei As String * 5
Dim Byte0 As Byte , Byte1 As Byte , T As Byte
Dim Temp As Byte , Faren As Byte
Dim Faren0 As Single
'***************************Назначаем процедуры*********************************
Declare Sub Gettemp
'*************************Основной цикл программы*******************************
Do
Call Gettemp 'Вызываем процедуру Gettemp
Locate 1 , 1
Lcd "Ёo бe»ДcёЖ******" ; Celsium 'выводим результат преобразвания Celsium
Locate 2 , 1
Lcd "********************"
Locate 3 , 1
Lcd "********************"
Locate 4 , 1
Lcd "Ёo ЄapeЅґe№їy***" ; Fahrenhei 'выводим результат преобразвания Fahrenhei
Loop
End
Sub Gettemp 'процедура Gettemp
1wreset
1wwrite &HCC ' Выдаем команду чтения ПЗУ
1wwrite &H44 ' Запуск измерения
Waitms 750 ' Ждем окончания преобразования
1wreset
1wwrite &HCC
1wwrite &HBE ' Команда чтения ОЗУ датчика
Byte0 = 1wread() ' Читаем нулевой байт
Byte1 = 1wread() ' Читаем первый байт
If Byte1 >= 248 Then ' Проверяем на отрицательную температуру.248 в десятичном - 11111000 в двоичном. Если температура отрицательная - вычитаем из &HFF
Byte0 = &HFF - Byte0
Byte1 = &HFF - Byte1
Signtemperatura = "-"
Else
Signtemperatura = "+"
End If
Temp = Byte0 / 16 ' Сдвигаем нулевой байт вправо на 4 бита (2*2*2*2=16)
T = Byte1 * 16 ' Сдвигаем первый байт влево на 4 бита (2*2*2*2=16)
Temp = Temp + T2 ' Формирмируем результам и выдаем его на индикатор. Команда LCD сама преобразует его в десятичный вид
Faren0 = Temp * 1.8
Faren = Faren0 + 32
Celsium = Signtemperatura + Str(temp) + "C"
Fahrenhei = Signtemperatura + Str(faren) + "F "
End Sub

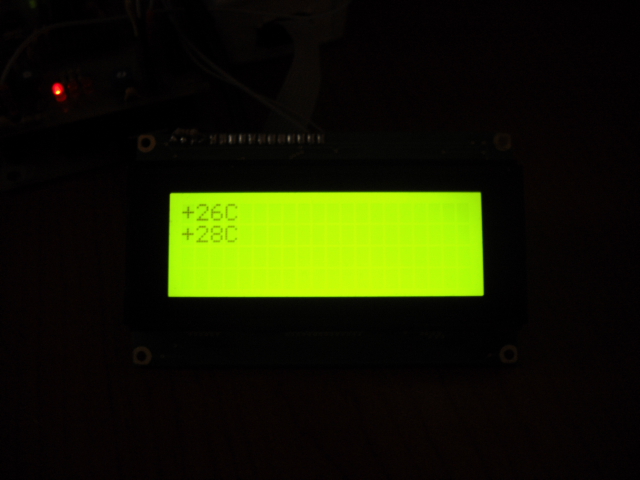

2:
- Код: Выделить всё
$regfile = "m16def.dat"
$crystal = 16000000
'************************Дополнительные библиотеки******************************
$lib "lcd4.lbx" 'используем 4-битное подключение дисплея с помощью альтернативной библиотеки
'***********************************Порты***************************************
Config 1wire = Portd.0 'Пин, на который повешан DS18B20
Config Lcdpin = Pin , Rs = Portb.0 , E = Portb.2 , Db4 = Portb.4 , Db5 = Portb.5 , Db6 = Portb.6 , Db7 = Portb.7
Config Lcd = 20 * 4 'используем дисплей на 20 символ и 4 строки
Cursor Off 'отключаем курсор
Cls 'очищаем экран дисплея
'****************************Задаём перемнные***********************************
Dim Signtemperatura As String * 1 , Celsium As String * 5
Dim Byte0 As Byte , Byte1 As Byte , T As Byte
Dim Dsid1(8) As Byte , Dsid2(8) As Byte
Dim Temp As Byte , X As Byte
Dim W As Word
'*******************************************************************************
W = 1wirecount()
Dsid1(1) = 1wsearchfirst()
Do
Dsid2(1) = 1wsearchnext()
Loop Until Err = 1
'*******************************************************************************
Do
Gosub Convallt 'переходим на подпрограмму подачи запросов в датчик температуры
1wverify Dsid1(1) : X = 1 : Gosub Temperature '1 ds18b20 выводим на первой(Х=1) строчке дисплея
1wverify Dsid2(1) : X = 2 : Gosub Temperature '2 ds18b20 выводим на второй(Х=2) строчке дисплея
Loop
End
'*******************************************************************************
Convallt:
1wreset
1wwrite &HCC ' Выдаем команду чтения ПЗУ
1wwrite &H44 ' Запуск измерения
Waitms 750 ' Ждем окончания преобразования
Return
'*******************************************************************************
Temperature:
If Err = 0 Then
1wwrite &HBE ' Команда чтения ОЗУ датчика
Byte0 = 1wread() ' Читаем нулевой байт
Byte1 = 1wread() ' Читаем первый байт
If Byte1 >= 248 Then ' Проверяем на отрицательную температуру.248 в десятичном - 11111000 в двоичном. Если температура отрицательная - вычитаем из &HFF
Byte0 = &HFF - Byte0
Byte1 = &HFF - Byte1
Signtemperatura = "-"
Else
Signtemperatura = "+"
End If
Temp = Byte0 / 16 ' Сдвигаем нулевой байт вправо на 4 бита (2*2*2*2=16)
T = Byte1 * 16 ' Сдвигаем первый байт влево на 4 бита (2*2*2*2=16)
Temp = Temp + T ' Формирмируем результам и выдаем его на индикатор. Команда LCD сама преобразует его в десятичный вид
Celsium = Signtemperatura + Str(temp) + "C"
Locate X , 1 'указываем куда вывести на дисплей
Lcd Celsium
End If
Return
'*******************************************************************************
