С помощью ATtiny2313 пытаюсь управлять электро мотором на 12 вольт (максимальный ток потребления 2.5 А).

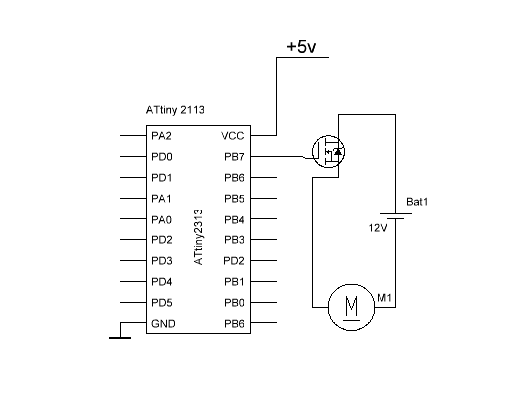

схема подключения

но он почему то не реагирует на выводы с мк. если же подключить GATE полевого транзистора к питанию 5V то он работает (хотя не крутиться на полную мощность.)
с ножки МК выдает 5 вольт 0.1 ма. хотя написано что транзистор управляется логическим уровнем от 1.8 до 10 вольт.

пробовал полевые транзисторы IRF720, IRF740, IRFR220, FDB6030L.
каким образом заставить мотор включаться от ножек мк ?

Затвор - на мк,
Исток - на землю,
Сток к мотору.
Второй вывод мотора к + батарейки.
Минус батарейки обязательно соединить с землей мк.

Вот как-то так:

NEOSoftWare писал(а): каким образом заставить мотор включаться от ножек мк ?

пример подключения мощной нагрузки к микроконтроллеру через полевой транзистор и как сделать ШИМ в AVR - www.proavr.narod.ru/z8.htm

NEOSoftWare писал(а):пробовал полевые транзисторы IRF720, IRF740, IRFR220, FDB6030L.

они обычные, от логического уровня работать не обязаны
наверно и от 5 вольт тоже не особо охотно работают, крутился но слабо )
надо взять мосфет который от логического урвоня работает, название начинается на IRL

во вторых у тебя минус контроллера с минусом питания мотора соединён? надо соединить/

питание для двигателя и мк использую блок питания от компьютера на 150 ват. следовательно земля цепи двигателя и мк соединена. завтра схожу куплю какой нибудь транзистор IRL... а то с теми что есть работать не в какую не хочет.

Я бы советовал подключить затвор мосфета к МК через резистор 50-100 Ом.

купил IRL540N и тоже ни какого результат
когда касаюсь пальцем до GATE то двигатель работает. а вот от мк вообще ни как не хочет

исток транзистора к земле проца прицепили?

source на минус,
drain на нагрузку,
нагрузку на плюс,
gate через 10к на минус.
gate через 100 на вывод мк
при 1 мотор крутится при 0 нет

Дмитрий К. писал(а):source на минус,
drain на нагрузку,
нагрузку на плюс,
gate через 10к на минус.
gate через 100 на вывод мк
при 1 мотор крутится при 0 нет

сделал все так. не работает. попробовал +12 подключить через резистор 100 ом к gate, работает. взял блок питания с регулируемым напряжением и поэкспериментировал при каком напряжении затвор транзистора включиться, оказалось что 6.03 V двигатель выдает полные обороты. тогда такой вопрос, а если на мк подать такое напряжение, он из строя не выйдет ?

выйдет
не играйся с напряжениями, а ищи причину того, что не работает. Может выводы транзистора перепутал.

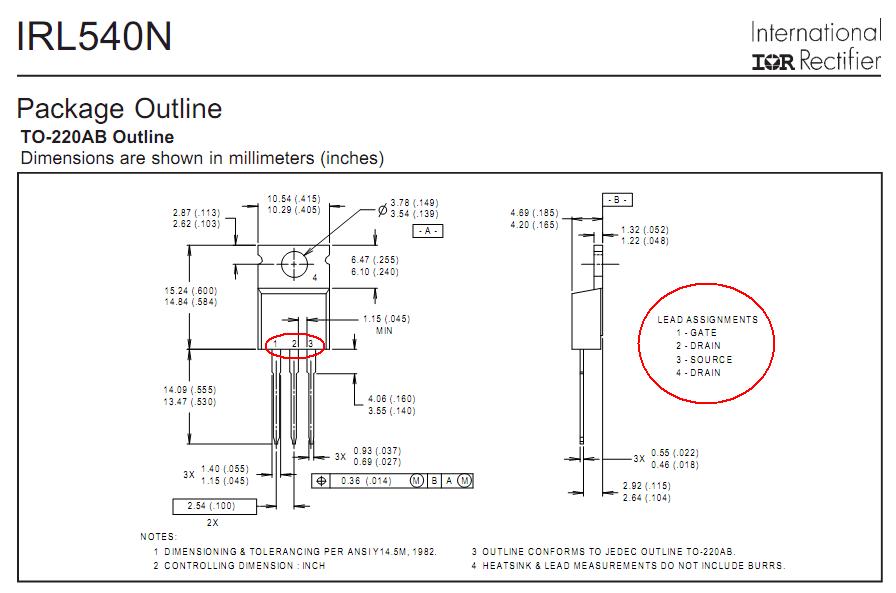

Вообще IRF надо расстрелять за даташиты, в которых нет цоколевки. Почему они так делают? О, чудом нашел... Еще бы мельче написали.

http://www.rc-float-flying.rchomepage.c ... %20ESC.htm

фиг знает, должно говорят работать...

ЛОЛ Что за наезды...

Вот каждый раз ищу, не поверишь Каждый раз нахожу через 10 минут и матерюсь.

к этим ножкам и подключал. ни чего не перепутал. но от 5 вольт, как написано в даташет не работает

ну схему нарисуйте что-ли, что куда включали.
