как соединить два 2-х разрядных компаратора в один 4-х разрядный компаратор, на логических элементах.

Расшифруйте, что это - 2х разрядный компаратор... Если вы имеете ввиду сравнение двух 2х-битных чисел, то выхода компараторов объединяют с помощью элемента И(&).

Вот у меня таких два компаратора, я не знаю как юбъединить выходы попробовал на & не корректно работает(
В любом случае спасибо)

Ага, кажись понял...по И можно объединить только выходы равно(мне об этом подумалось), в остальных случаях необходимо соблюдать приоритетность компараторов. Надо составить таблицу истинности и создать комбинаторную схему из логических элементов.
Можно пойти более простым путём и зашить таблицу истинности в параллельное ПЗУ...

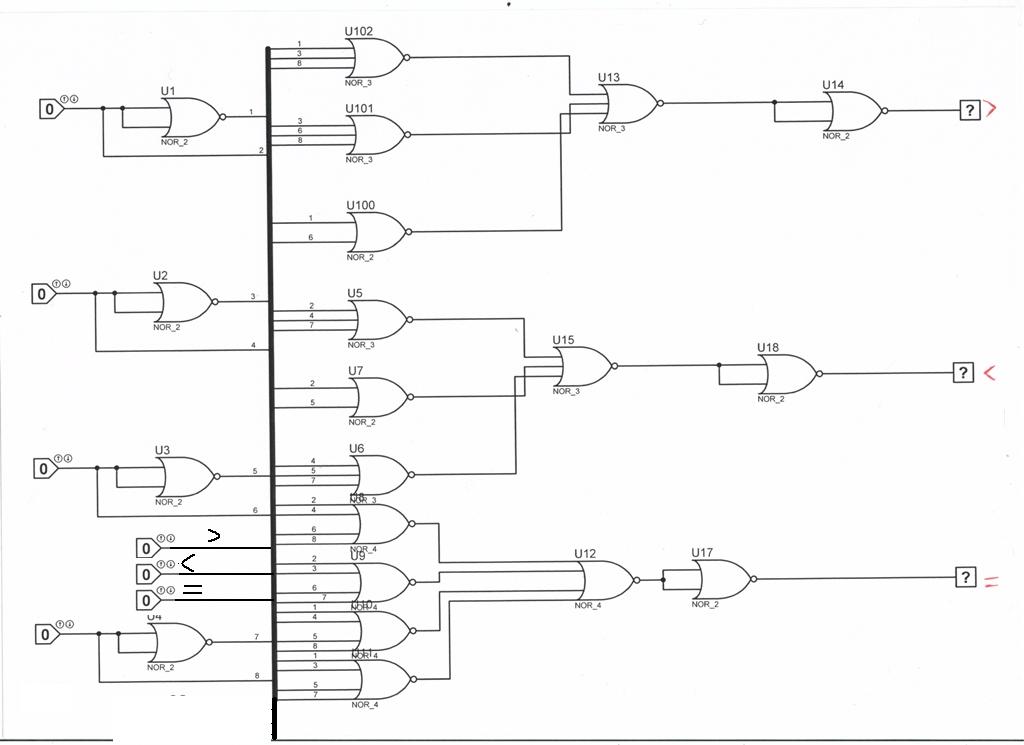

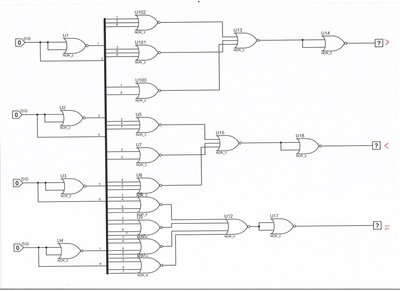

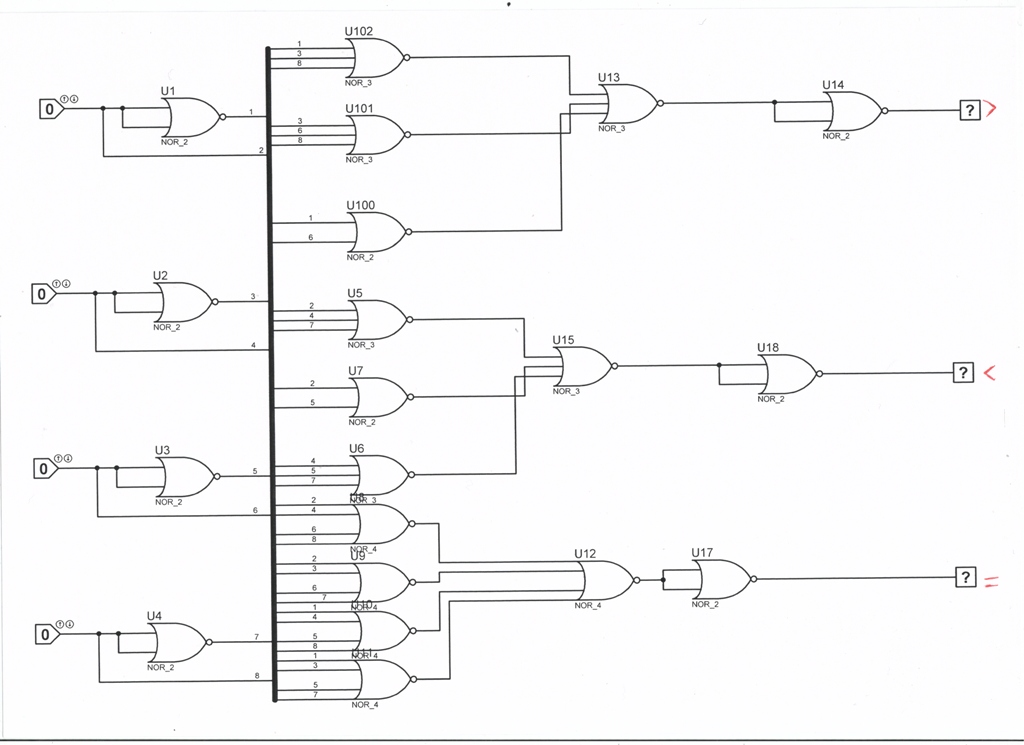

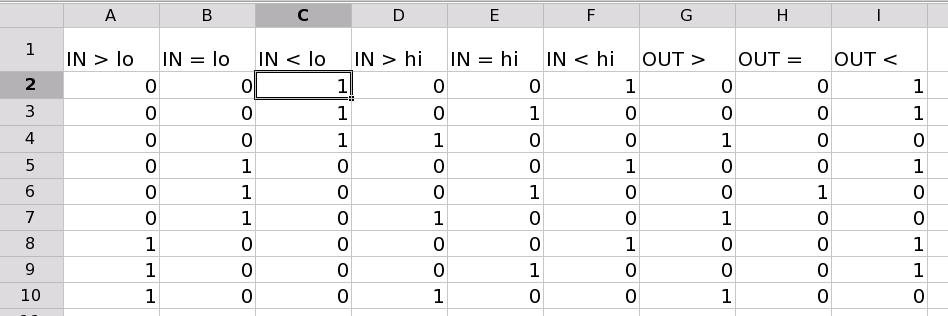

Таблица вроде получается такая...
Дальше попробуйте сами на И и ИЛИ элементах...

да ему ж курсовик, небось, сдавать - пущай рисует карты карно или как там сейчас учат... там схема-то...

Вот я где-то, вычитал что для наращивания разрядности в компараторе делается три дополнительных входа. Вопрос, а куда и на какие выходы подавать их. Заранее Спасибо!

Добавлено спустя 41 секунду:
Это не курсовая, это лаба.

Компаратор это вроде аналоговая электроника...

а сравнение 2х 2,4 разрядных чисел это не компаратор....

рисуем суматор 4 разряда, (если не ошибаюсь 3 примитивных лог элемента на 1 разряд с переносом)

инвертируем одно из чисел, ставим на младший разряд перенос и смотрим элементом или на выходе или у нас все 0...

а из 2х 2 разрядных делать 1 4 разрядный это изврат... хотя може такой заданий курсака..

Добавлено спустя 1 минуту:
Хотя если смотреть на схему то это вроде какогото упрощенного АЛУ с 3 командами...

Так все-таки на какие выходы подавать входы для наращивания разрядности

Вы о чём? Вроде таблицу истинности привёл, сформируйте из лог.элементов схему....объединив выходы двух компараторов через неё...
