Необходимо создать генератор аналогичный по функционалу с звукогенератором Yamaha YM2149 (но попроще). Т.е. главное поддержка 3-4х каналов.

Пока надо просто выводить сигнал как у спикера, но чего-то звук получается весьма странным, похожим на звукоряд Шепарда. Т.е. не ясно - повышается ли тон или нет.

Можно ли добиться более чистого звучания?

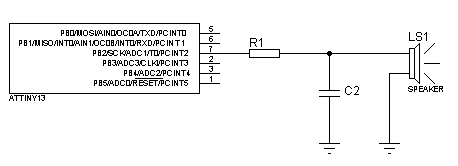

Схему пока сделал на ATtiny13.

Код:

Код: Выделить всё

#include <delay.h>

int c=0, d=0;

void signal(int d){
    PORTB.2=1;
    delay_ms(d);
    PORTB.2=0;
    delay_us(10-d);
}

while (1)
      {
        if (d==0) c++; else c--;
        if ((c > 1000)||(c < 1)){
            if (d==0) d=1; else d=0;
        }
        signal(c/100);
      };
}

Результат:
MP3

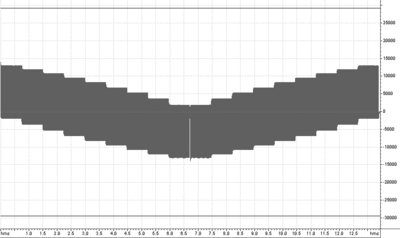

График

Вроде нормальный такой звук, приятной тональности.
Как говорится, а что нужно то было?

Вы лучше попробуйте сразу нужную мелодию / голос или что там у вас. Тогда можно будет оценить как получилось. А то пищит и пищит, мне понравилось как пищит например.

kalexi писал(а):Можно ли добиться более чистого звучания?

Надо повысить частоту ШИМ и конденсатор последовательно включить на 10-100 мкФ.

Все, я разобрался, просто, как сказал avr123, частота ШИМ была недостаточной.

Привет! Не могу найти хорошего примера, где бы объяснялось как программируется ШИМ (только код) и как выбирается таймер. Посоветуйте статью или исходник.

Вообще надо сделать генератор пилообразных волн в слышимом звуковом диапазоне на ATtiny13.
