Здравствуйте форумчяне.
Столкнулся с такой проблемой.

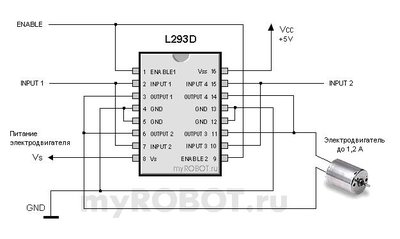

l293 включена в мост как на рисунке. Input1 и input2 подключены к ножкам PD5 и PD6 (меги 32)
Электродвигатель вращаю по нажатию 2-х кнопок (в разные стороны).

Решил подключить ШИМ.

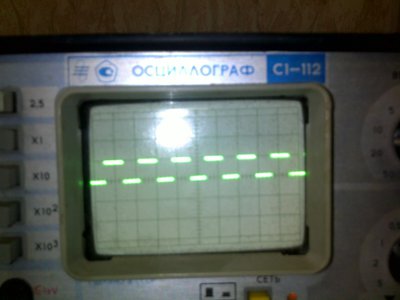

Настроил ШИМ на ножке PD4. Посмотрел осциллографом. Все работает. см рис

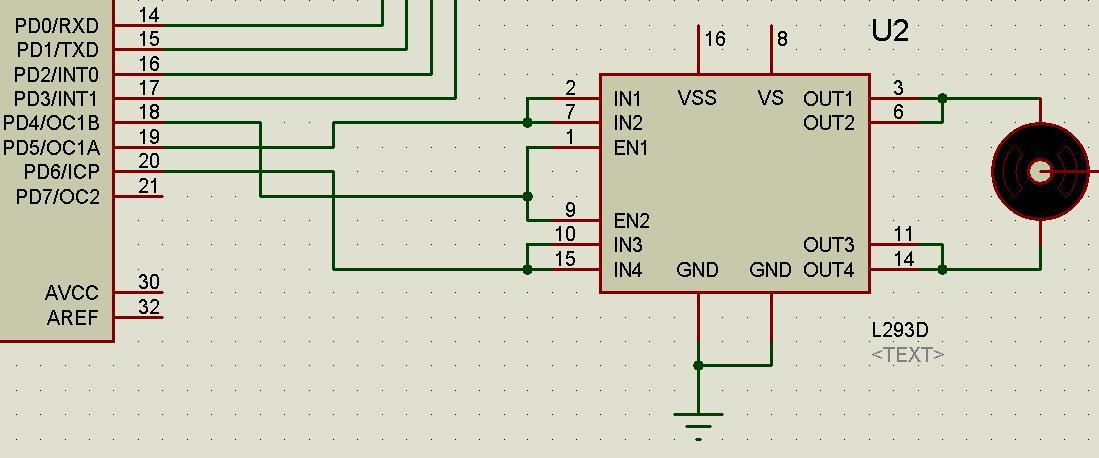

Enable подключил к ножке PD4 и уже хотел возрадоваться. Но при нажатии на кнопки двигатель не крутиться.
Отключил Enable, все заработало как раньше.
В чем может быть проблема.

Трудно понять что у вас как включено. Возможно ШИМ большой частоты или ШИМ 50 % и мотор незнает куда ему крутится.

Так настроил ШИМ на ножке D4

DDRD_Bit4=1;

TCCR1A = 0x21;
TCCR1B = 0x09;

TCNT1H=0x00;
TCNT1L=0x00;
ICR1H=0x00;
ICR1L=0x00;

OCR1AH=0x00;
OCR1AL=0x00;
OCR1BH=0x00;
OCR1BL=0x85;

неужели никто не может помочь? подсказать в чем проблема?

Пока вы архив с проектом не выложите - вряд ли.
