**legion** » 18 май 2010, 21:19

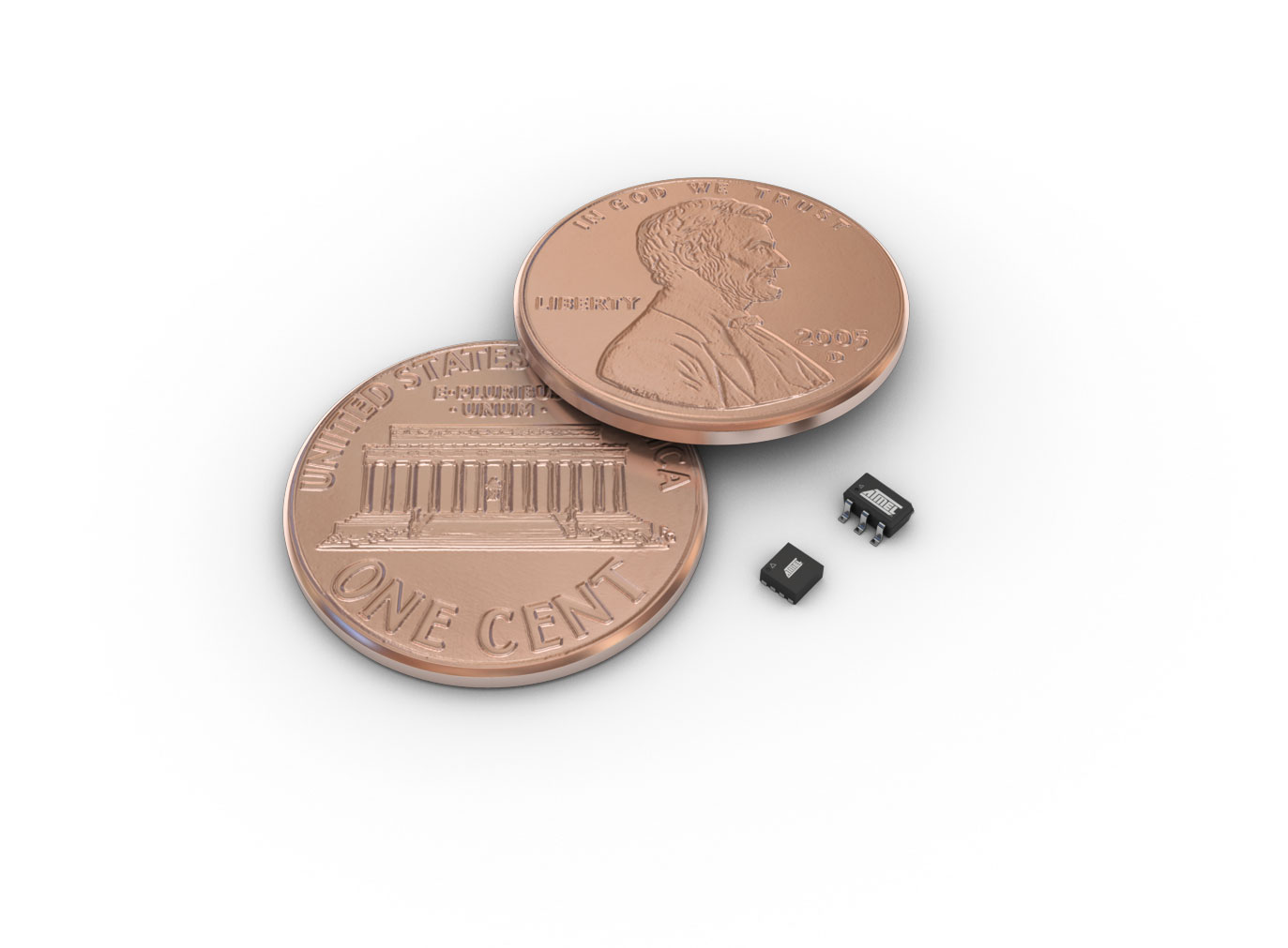

Прелесть, не правда ли? :roll:

2х2 мм

**galex1981** » 18 май 2010, 22:25

По сообщению нна сайте atmel.com в таком корпусе: ATtiny4, ATtiny5, ATtiny9 and ATtiny10

**Romikgy** » 18 май 2010, 22:40

угу и режим программинга у них странный какой то ....

**Myp** » 19 май 2010, 09:41

классно

прям так и представил как их паять швейной иголкой ))

**pashteet** » 19 май 2010, 09:51

да не, нормально их паять, фен для этого существует

**SkyStorm** » 19 май 2010, 10:09

Прикольные какие!!! Мне нравится!!! Где продают???

**Michael_K** » 19 май 2010, 10:15

В розницу - нигде. Это OEM.

**Angel71** » 19 май 2010, 10:37

2313 размерами 4*4мм, зато это уже более-менее нормальный контроллер. а на асме писать с без оперативы не каждый потянет, да и круг возможный проектов для таких чипов почти никакой.

**avr123.nm.ru** » 19 май 2010, 12:43

ИМХО ATtiny13 A в нормальном SOIC-8 гораздо прикольней-реальней, полезней, проще так как обычным прогером шьется и PROTEUS моделирует.
Да и стоит всего по 22 рубля от 1 штуки у Семенова Михаила и в наличии ТЫ-Ш-Ш-И !

ATtiny13-A до 20 МГц 4 АЦП 2 ШИМ питание 1.8-5.5 V корпус SOIC-8 - http://www.atmel.com/dyn/products/produ ... rt_id=4347

А в 6 ногом корпусе типа SOT23-6 есть в наличии PIC10 от 22 до 27 рублей. http://www.microchip.com/pic10

-

**Drunya** » 19 май 2010, 14:41

Angel71 писал(а):на асме писать с без оперативы не каждый потянет

Почему без оперативы? 32 байта SRAM, говорят. Или это они РОН имеют ввиду? Но вот флеши целых 512/1024 байт

Angel71 писал(а):да и круг возможный проектов для таких чипов почти никакой.

А по-моему для робототехники самое оно - всунул в какую-нибудь лапу, пусть считывает данные с датчиков прикосновения/энкодеров/сервоприводов и по какому-нить I2C шлет на ЦП. Принцип модульности, так сказать

**Duhas** » 19 май 2010, 14:49

удобный такой двухканальный преобразователь напряжение скважность )))

судя по ДШ 16 регистров общего назначения + 32 байта рамы

**Angel71** » 19 май 2010, 16:06

Drunya, аха, уже глянул. ну значит "32 памяти" это не 32 байта регистров, а таки обычная память.

всё-равно, сфера применения крайне маленькая
:crazy:

вы каГ хотите, а я буду по старинке 2313 использовать. по деньгам тоже самое, а плюшек больше

**Duhas** » 19 май 2010, 16:19

дык ети тиньки они как и все другие МК ... они нужны в определенных местах и не более )

**Angel71** » 19 май 2010, 16:31

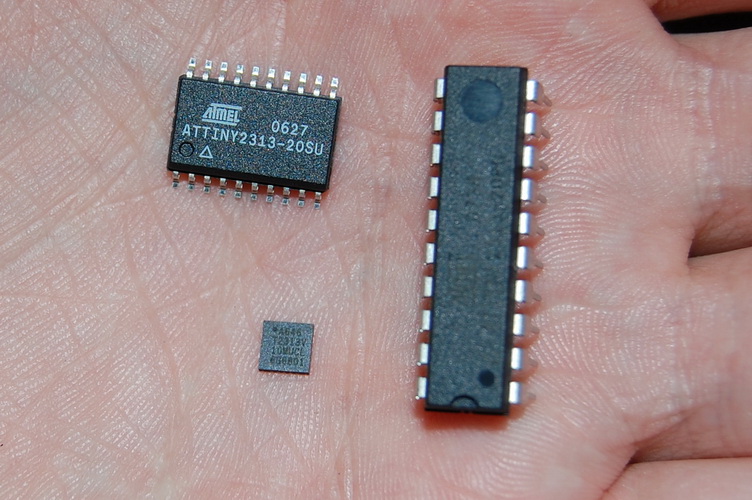

не смог найти, где постил эту фоту. в общем еще раз выкладываю.

все три это тиньки 2313, преимущество использования более мелкой для миниатюризации очевидно. при уменьшении с 4*4 до 2*2 выйгрыша практичиски никакого (для плат лутом и пайке "на коленке"). ну так, чтоб представлять легче насколько такие размеры уже не дают особо выйгрыша - длина контактной дорожки к резюку 0201 и сам резюк будет примерно равна длине стороны чипа.

**avr123.nm.ru** » 19 май 2010, 18:20

ATtiny13 в нормальном SOIC-8 паять проще и навесным можно смонтировать без напряга.
