Сделал от прерывания, вот код:

Код: Выделить всё

#include<mega128.h>
#include <delay.h>
#include <stdlib.h>
#include <stdio.h>
#include <lcd.h>

#asm
.equ __lcd_port=0x15 ;PORTC
#endasm

unsigned char q;
interrupt [EXT_INT0] void ext_int0_isr(void)
{
q=q+1;
}

int main()
{

         char w[1];
DDRA=0x00;
PORTA=0x00;
DDRD=0x00;
PORTD=0xFF;
DDRB=0xF0;
PORTB=0x00;
DDRE = 0b00110000;
PORTE = 0b00100000;


lcd_init(16);

  lcd_gotoxy(5,0);
      lcd_putsf("Hello!");
     delay_ms(3000);
       while(1) {
       q=0;
      lcd_clear();
      lcd_putsf("_ 1 _ 2 _ 3 _");
      delay_ms(10);

    if  (!(PINA & 0b00000001))  {                //Пуск
   lcd_clear();
      lcd_putsf("_ 1 _");
      delay_ms(1000);
       while(PINA.1==1){                         //Стоп
        SREG.7 = 1;
        EIMSK = 0x01;
        EICRA = 0x0C;
        EICRB = 0x0C;
         }
       while(PINA & 0b00000100){                 //Сброс
        lcd_clear();
        EIMSK = 0x00;
        sprintf(w,"adc= %d\n",q);
        lcd_puts(w);
         delay_ms(50);
        }
    lcd_clear();
         lcd_putsf("_ 3 _");
         delay_ms(2000);
         }


   }
  return 0;

}


Считает но далеко неправельно
что делаю не так?

с одним энкодером разобрался (HOA0901-012).

теперь заимел инкрементный датчик скорости (энкодер) ЛИР-158 на 2500 имп/об.
Необходимо снимать с него данные без тормозов, так как прошивка для предъидущего датчика не справляется (достаточно сильно тормозит)? Как это сделать не представляю, подскажите плиз?

Частоты какие (вращения или импульсов)?

Датчик вращения на 2500 имп/об.

Добавлено спустя 57 секунд:
Max. частота вращения вала 10000 об/мин

Мах. частота выходного сигнала 2.5МГц.

Max. частота вращения вала 10000 об/мин
Герцы это сколько раз в секунду!

Герц это 1/сек

ТС продай энкодер )))))

я на электрониксе уже отписался )

Продать не могу, не мой - нужен для дела.
Хочется конечно программно реализовать болие менее нормальное ститывание данных с энкодера. С ПЛИС еще не работал.
Как сделать это программно?

ну программно только если забыть об остальных задачах..

самое нормальное на простой меге - вешать 1 канал на прерывание ...

У меня достаточно несложная задача: после обнуления счетчика подсчитать число импульсов и вывести его на LCD.

А как обработку прерывания описать?

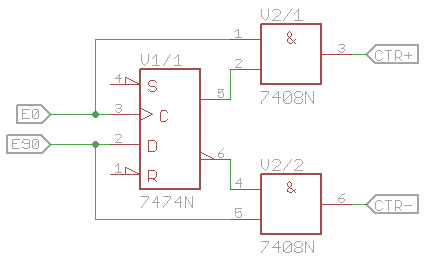

На таких скоростях мегой считать программно не получится. При скорости 9000 мин^-1 времени хватит ровно на то, чтобы считать импульсы - больше МК ничем заниматься не успеет. Можно добавить пару корпусов логики как на схеме, и считать двумя аппаратными счетчиками - и вычитать один из другого. Только надо будет подумать, чтобы обломов не было при переполнении счетчиков.

Да, наверное так и придется сделать. Опишите пожалуйсто как работает схема и что выходитиз неё на мк? А то что-то непойму нечего.

При вращении вала в одну сторону, единица на прямом выходе триггера, при вращении в другую - на инверсном. Соответственно импульсы будут на одном из двух выходов схемы в зависимости от направления вращения. Импульсы подаем на входы двух 16-битных счетчиков МК. По прерыванию при переполнении счетчиков программно увеличиваем 16-битные переменные, в результате имеем 2 32-битных счетчика. Разность между этими счетчиками дает положение вала. Самое сложное здесь - правильно отловить переполнение аппаратных счетчиков в момент чтения положения.

Добавлено спустя 14 минут:
Примерно вот так

Код: Выделить всё

#include <stdint.h>
#include <avr/io.h>
#include <avr/interrupt.h>

uint16_t ctr_plus, ctr_minus;

ISR(SIG_OVERFLOW3)
{
   ctr_plus++;
}

ISR(SIG_OVERFLOW1)
{
   ctr_minus++;
}

int32_t read_position()
{
   uint32_t plus, minus;
   cli();
   plus = TCNT3;
   if (plus < 0x7FFF) {
      if (ETIFR & (1 << TOV3)) {
         plus += 0x10000U;
      }
   }
   plus += (uint32_t)ctr_plus << 16;
   minus = TCNT1;
   if (minus < 0x7FFF) {
      if (TIFR & (1 << TOV1)) {
         minus += 0x10000U;
      }
   }
   minus += (uint32_t)ctr_minus << 16;
   sei();
   return plus - minus;
}



Да, страшное дело эта полупрограммная обработка энкодеров А чего 2.5 МГц? у меня 417 кГц вышло вроде... И АВР такое может быть даже потянет чисто программно, если его аккуратно замучать (там надо смотреть тактовую частоту, время входа в прерывание, ну и не запрещать прерывания нигде в программе, и обработчик на асме, в общем щас не скажу так мысленно - получится или нет).

Ну а вообще при таких частотах наверное надо аппаратный модуль, или на плис, или встроенный в МК (но тогда МК будет уже не авр, а какой-нить TMS320LF28xx )
