Связь 3х устройств по Уарту
galex1981 » 05 мар 2010, 14:06

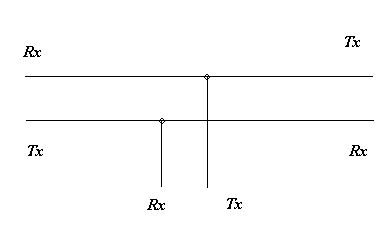

Проблема возникла - подключение по уарту 3х устройств: главный МК, 2й МК и FT232, тебуется чтоб они все слышали друг друга. Вариант как у Эда с диодами шоттки отпадает, нужно обычное подключения с 2мя проводами. Сделал набросок, но получается, что левое устройство может общаться с нижним и правым, а правое с нижним общаться не сможет
- Вложения
-
- 12.PNG (3.28 КиБ) Просмотров: 1493
if(!Operate) Read(pDatasheet);
-
galex1981 - Сообщения: 4363
- Зарегистрирован: 04 дек 2008, 22:44
- Откуда: Камышин
- Skype: galk-aleksandr1
- прог. языки: Kotlin, Java, C, C++, Assm, BasCom, VB, php
- ФИО: Галкин Александр Владимирович
Re: Связь 3х устройств по Уарту
=DeaD= » 05 мар 2010, 14:11
Думаю, что разумней сменить протокол. Или считать, что два МК между собой не общаются, только FT232RL может с обоими общаться.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
-
=DeaD= - Сообщения: 24218
- Зарегистрирован: 06 окт 2004, 18:01
- Откуда: Ебург
- прог. языки: C++ / PHP / 1C
- ФИО: Антон Ботов
Re: Связь 3х устройств по Уарту
galex1981 » 05 мар 2010, 14:13
Значит вариант только с диодами-шоттки как у Эда?
if(!Operate) Read(pDatasheet);
-
galex1981 - Сообщения: 4363
- Зарегистрирован: 04 дек 2008, 22:44
- Откуда: Камышин
- Skype: galk-aleksandr1
- прог. языки: Kotlin, Java, C, C++, Assm, BasCom, VB, php
- ФИО: Галкин Александр Владимирович
Re: Связь 3х устройств по Уарту
=DeaD= » 05 мар 2010, 14:19
Нет, я может быть чего-то упускаю, но ИМХО иначе будет нефиговый монстр
Проект [[Open Robotics]] - Универсальные модули для построения роботов
-
=DeaD= - Сообщения: 24218
- Зарегистрирован: 06 окт 2004, 18:01
- Откуда: Ебург
- прог. языки: C++ / PHP / 1C
- ФИО: Антон Ботов
Re: Связь 3х устройств по Уарту
blindman » 05 мар 2010, 14:22
В кольцо можно соединить
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru
Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru
Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!
-
blindman - Сообщения: 4130
- Зарегистрирован: 29 апр 2008, 21:15
- Откуда: Хабаровск
- прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
- ФИО: Андрей Юрьевич
Re: Связь 3х устройств по Уарту
galex1981 » 05 мар 2010, 14:30
Андрей, поподробней объясни пожалуйста, что то пока представить не могу кольцо
if(!Operate) Read(pDatasheet);
-
galex1981 - Сообщения: 4363
- Зарегистрирован: 04 дек 2008, 22:44
- Откуда: Камышин
- Skype: galk-aleksandr1
- прог. языки: Kotlin, Java, C, C++, Assm, BasCom, VB, php
- ФИО: Галкин Александр Владимирович
Re: Связь 3х устройств по Уарту
blindman » 05 мар 2010, 14:32
Первый передает второму, второй третьему, третий первому.
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru
Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru
Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!
-
blindman - Сообщения: 4130
- Зарегистрирован: 29 апр 2008, 21:15
- Откуда: Хабаровск
- прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
- ФИО: Андрей Юрьевич
-
Victorovych - Сообщения: 491
- Зарегистрирован: 20 сен 2007, 11:44
- Откуда: Харьков
- Skype: Victorovych_FF
- прог. языки: ASM
- ФИО: Иван ВикторОвич
Re: Связь 3х устройств по Уарту
blindman » 05 мар 2010, 14:34
Да уж лучше диоды поставить конечно
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru
Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru
Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!
-
blindman - Сообщения: 4130
- Зарегистрирован: 29 апр 2008, 21:15
- Откуда: Хабаровск
- прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
- ФИО: Андрей Юрьевич
Re: Связь 3х устройств по Уарту
galex1981 » 05 мар 2010, 14:36
Действительно, или диоды ставить, или кольцо...
if(!Operate) Read(pDatasheet);
-
galex1981 - Сообщения: 4363
- Зарегистрирован: 04 дек 2008, 22:44
- Откуда: Камышин
- Skype: galk-aleksandr1
- прог. языки: Kotlin, Java, C, C++, Assm, BasCom, VB, php
- ФИО: Галкин Александр Владимирович
- Сергей
- Сообщения: 3744
- Зарегистрирован: 29 дек 2004, 23:15
- Откуда: Санкт-Петербург
- прог. языки: C, C++, C#, Asm
- ФИО: Кашликов Сергей
Re: Связь 3х устройств по Уарту
blindman » 05 мар 2010, 14:46
А это все внутри одного устройства, или несколько разнесенных? Если первое - ставить диоды и не париться
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru
Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru
Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!
-
blindman - Сообщения: 4130
- Зарегистрирован: 29 апр 2008, 21:15
- Откуда: Хабаровск
- прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
- ФИО: Андрей Юрьевич
Re: Связь 3х устройств по Уарту
galex1981 » 05 мар 2010, 14:46
Это конечно вариант просто замечательный, но нужно дополнительно 3 микросхемы покупать преобразователей интерфейса
to Blindman: Главный МК и fT232 на одной плате, 2й МК на другой плате
to Blindman: Главный МК и fT232 на одной плате, 2й МК на другой плате
if(!Operate) Read(pDatasheet);
-
galex1981 - Сообщения: 4363
- Зарегистрирован: 04 дек 2008, 22:44
- Откуда: Камышин
- Skype: galk-aleksandr1
- прог. языки: Kotlin, Java, C, C++, Assm, BasCom, VB, php
- ФИО: Галкин Александр Владимирович
-
Victorovych - Сообщения: 491
- Зарегистрирован: 20 сен 2007, 11:44
- Откуда: Харьков
- Skype: Victorovych_FF
- прог. языки: ASM
- ФИО: Иван ВикторОвич
Re: Связь 3х устройств по Уарту
galex1981 » 05 мар 2010, 15:07
В общем сделал реализацию кольца как Андрей посоветовал. Прошивки переделал, работает замечательно. Всем спасибо за советы!
if(!Operate) Read(pDatasheet);
-
galex1981 - Сообщения: 4363
- Зарегистрирован: 04 дек 2008, 22:44
- Откуда: Камышин
- Skype: galk-aleksandr1
- прог. языки: Kotlin, Java, C, C++, Assm, BasCom, VB, php
- ФИО: Галкин Александр Владимирович
