Реально собрать такой девайс? Чтоб по размерам маленький был...
передавал звуковой сигнал на УКВ радиоприемник на расстоянии 150 метров? Кто может помочь в создании сего чуда техники?
Просто на схемах жуков в инете деталей до фига, а хотелось бы на одной масенькой микросхемке.

я бы сказал для этого специализированных схем дофига,
покопаюсь дома, вроде была спецлитература.

Да, было бы классно написать прогу для микроконтроллера,
подключить антенку, кварц и микрофон. Сидеть и слушать.... ммм....
))

Тут без контроллера куда проще - УКВ передатчик на паре транзисторов собрать можно...  :wink:

а зачем тут вообще микроконтроллер? оцифровывать сигнал чтоли? ну ну круто получиться

куда проще собрать передатчик на двух транзиторах или имелось ввиду использовать внутренний осциллятор в формировании несущей?

Можно сигнал попробовать АЦП обработать а для передачи использовать спец микросхемы от атмела, потом синал на ЦАП выдать на усилитель. Я тоже люблю нестандартные решения, но зачем же так извращатся? Есть куча первокласных базовых схем. Использовать контроллер для уменьшения габаритов вряд ли получится. Я смысла не вижу... Как вариант можно контроллер использовать для кодирования речи. Удачи...

Цифровой МК в качестве передатчика - это изврат. УКВ он передавать точно не сможет. А если будет внешний генератор и РЧ усилитель, то зачем тут МК?

*OFF TOP*
На прошлой неделе, ради эксперемента, сделал из AVR'ки аудио усилок класса D.
Работает так: звуковой сигнал (с компа брал) оцифровывается встроенным в МК АЦП. Мгновенное значение амплитуды (цифровое) передаётся на блок сравнения таймера-счётчика (который работает в режиме Fast-PWM)... Ну и далее, с выхода OC1А на силовой транзюк
АЦП работает на частоте 250кГц (около 19 киловыборок в с), ШИМ на 31кГц.
Качество звука... только если высокие перед входом обрезать и юзать для саба.
Вобщем, эксперемент удался частично. Было получено именно то, что ожидалось. Однако, найдены интересные особенности:
MOSFET с управлением лог. уровнем IRL3705N на частоте 31кГц от AVR'ки не открывается! Заявленные 40мА на выходе не достаточны для перезарядки ёмкости затвора. Необходимо его чем-то драйверить. Я юзал КР1128КТ3 (аналог L293, или как их там - 4 силовых полумоста). С ним всё ок стало.
*END OFF TOP*

Есть у ATMEL'а микросхема у которой есть передатчик на борту с контроллером. Сам контроллер похож на 2313, но корпус 28 ног SOIC. Такой контроллер можно попробовать для такого дела.
Это контроллеры у ATMEL'а называются "AT86RF401", "AT86RF211", "AT86RF211S" .

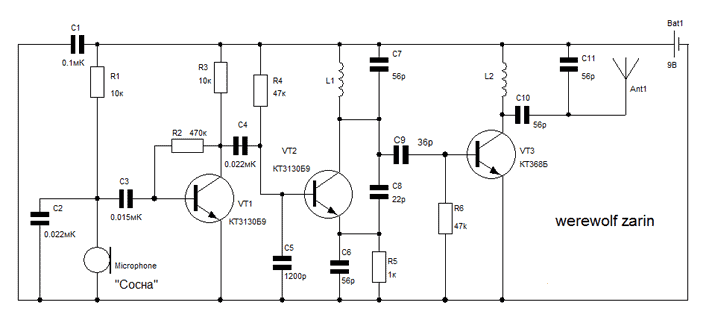

вот 100% схемка исходя из названия, проверена рунетом
