А как сохранить в CodeVision что бы фьюзы не записывались.И какие фьюзы установить для кварца 20МГц.Сбросил фьюзы а они опять возми да перепрошились с последующим запуском кодевижен,так стоят по умолчанию.Что делать в этом случае?

Галочку снять над окошком фьюзов.

Добавлено спустя 29 секунд:
Там типа Programm fuse bits стоит по умолчанию.

Галочку я снимаю, но после следующего запуска они опять появляются,так что получилось так,я вывел мегу из одного режима,а потом при следующем запуске CV они опять появились и программировать фьюзы тоже, и соответственно загнал контроллер опять в 0000то есть внешний генератор.

Что-то ты фигню говоришь, во-первых CV хранит последние проставленные фьюзы, а во-вторых если галку снял, то фьюзые не прошиваются при нажатии кнопки Progamm all.

Тогда объясню, что сделал подробно.Сначала при первом программировании по умолчанию на ATmega644 стояли галочки на фьюзы управления генератором все 0000.Ну я их так и прошил.Получилось так, что перешел на внешний генератор.Собрал генератор на 561ла7 где то на 350 КГц получилось прошить биты 0111. Поставил кварц на 20МГц,прошивается с кварцем.Программу CV не закрывал.Закрыл программу прошиваю.Сразу прошились фьюзы так как галочки опять появились 0000, хотя последний раз, передед выключением прошивал без них.Ну и все заново.Завтра буду опять выводить из этого состояния.И вообще правильно я прошиваю фьюзы на кварц 20Мгц? Микросхема 20 Мгц.
Full Swing Crystal Oscillator
Table 7-5. Full Swing Crystal Oscillator operating modes
Frequency Range(1)
(MHz) CKSEL3..1
0.4 - 20 011
Recommended Range for Capacitors C1
and C2 (pF)
12 - 22

А вот дома на компьютере у меня все галочки по умолчанию сняты для Atmega644.

Добавлено спустя 3 часа 11 минут 5 секунд:
Какие фьюзы надо установить для работы на 20Мгц.В протеусе почему то ни как не могу установить эти фьюзы.Работает только когда они установлены в default?

Разобрался я с фьзами и надо было галочки менять в свойствах проекта, а не общие.

Подскажите какую частоту надо подать, чтобы симулировать датчик скорости и сигнал который идет на форсунку, для проверки работоспособности платы на столе?

Форсунку можно посчитать исходя из 2000-3000 об минуту, а вот длительность не знаю и учесть кол-во цилиндров.

А причем тут количество цилиндров? Сигнал-то с одной форсунки? Значит она щелкает 1 раз за 2 оборота коленвала, не важно сколько цилиндров. 1000-1500 раз в минуту = 16-25 Гц. Длительность можно для начала совсем маленькую, пару сотен мкс, потом увеличивать. А датчик скорости - надо искать инфу, наверняка в инете есть.

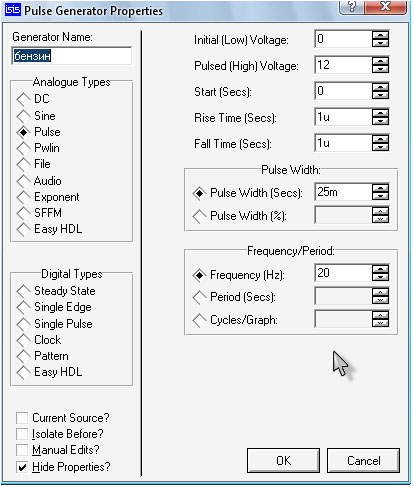

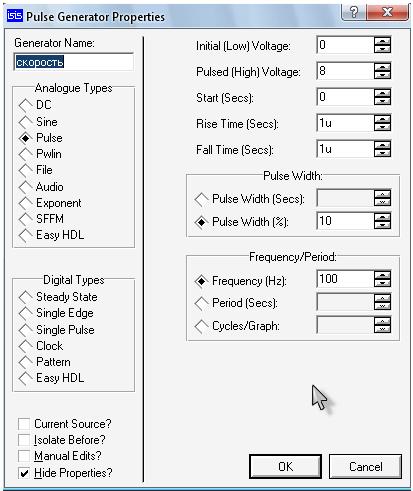

Вот с такими характеристиками нормально будет испытывать.Нашел у одного из участников форума в проекте.
Мне бы работоспособность схемы проверить.

Длительность впрыска 0-30 миллисекунд
датчик скорости: 80Гц=60км/ч, если более точно- 5 импульсов на метр пути.
это все на форде.

А на наши ВАЗ не владеешь информацией?

неа, но длительность впрыска примерно та же самая, исходя из теории ДВС.
насчет датчика скорости конечно вопрос.

Думаю, что у них что то похожее,делал когда то смотку на газель там частота 42 Гц если я не ошибаюсь это 90 км.
И еще хочу добавить, proteus для atmega644 еще далековат до идеала.Схема по другому работает в отличии от симуляции.

Добавлено спустя 2 часа 6 минут 46 секунд:
Может уж еще с одним вопросиком поможите.В протеусе 7.6 запускаю симуляцию,контроллер подает по I2c сигнал на старт,а часы то еcть ds1307 ничего не отвечают и если смотреть мониторингом i2c то одни вопросительные знаки.Частоту настроил.Не знаю почему так получается и поэтому дальше не могу запустить симмуляцию?При отсоединенных концах от датчика контроллер подает старт(смотрю по мониторингу).

vvk74,а подскажи, что за сигнал DI?
