Доброго времени суток уважаимые микроконтроллерщики.
Я только начал изучать микроконтроллеры...Ну, тоесть начал давно...теоретически.... Но вот с практикой...ой как тяжело
Вобщем случилась такая беда:
-Я собрал програматор "5 проводков"...естествено через резисторы))));
-Купил микроконтроллер Tiny2313 (питание контроллера от USB);
-Написал програму в CodeVisionAVR;
-Установил фюзы под внутрений генератор частоты на 4МГц;
-Запустил прошивание...И..О чудо..Он прошился... НО ПРГРАМА НЕ РАБОТАЕТ...АБСОЛЮТНО НЕ РАБОТАЕТ..

После прошивки я посмотрел на фюзы - они как то сами собою выставились под внешний генератор частот...КАК ТАКОЕ МОГЛО СЛУЧИТЬСЯ???
(я установил кварцевый резонатор...ну тоесть в схеме все правильно...проверил 100+1 раз((( ) не работает...
Естествено я давай менять фюзы и обратно на прошивку....ДА НЕ ТУТ ТО БЫЛО...((((.. CodeVisionAVR уже абсолютно не видит мой програматор и контроллер(((...Хотя первый раз прошил ((((...Почему не прошивает второй раз.???
Может кто то с таким стыкался...Пожалуйста.. помогите (((((
(может причина в несоглосовании частот генератора и програматора )...
И еще..Как можно вообще проверить микроконтроллер...работоспособный он или нет ???

Добро пожаловать в клуб
Ты наступил на самые часто наступаемые грабли с АВРками - поставил фьюзы на внешний генератор
Теперь для того, чтобы восстановить контроллер, тебе нужен внешний генератор, обычно используют 1 МГц, но есть варианты. Его сигнал надо подать на одну из ножек вместо кварца, по даташиту посмотри на какую... Вообще многие программаторы умеют подавать такой сигнал, ну в общем эта проблема решается по разному, поищи в инете или у авр123 в курсе - он говорит, у него там все есть, значит и это должно быть.

ехххх...
вобщем, скачиваете програамматор AVRReal, он может гнать такт по линии LED(смотрим схемы программаторов). Линию LED соединяем с ножкой XTAL1 тиньки и благополучно перепрошиваемся.
Примерчик работы с программкой ниже, описание ключей смотрите здесь, обратите внимание на ключ -o0<число>

Код: Выделить всё

cd C:\avw125r4\
avreal32.exe +mega16 -p1 -as -w -cmega16.hex


это моё 404 сообщение

или просто в следующий раз чтобы не наступать на такие грабли пользуйтесь программой-прошивальщиком из bascom avr basic

Sashaq писал(а):посмотрел на фюзы - они как то сами собою выставились под внешний генератор частот...КАК ТАКОЕ МОГЛО СЛУЧИТЬСЯ ???

Методы лечения неправильно прошитых AVR установка фьзов fuse AVR и Все о прошивании AVR - http://avr123.nm.ru/07.htm

Я когда начинал этим заниматься - тоже на эти грабли наступил пару раз. Потом мне это надоело и я сделал такую штуку: купил кварцевый генератор (не просто кварц, а именно генератор, с 4мя ногами). Припаял ему к питанию USB-провод, а к выходу - щуп с крокодилом самопальный. В итоге эту штуку втыкаешь в USB и он генерит на щуп 1 МГц. Тыкаешь его куда надо и исправляешь фьюзы. Позже мне этот девайс еще и для других целей не раз пригождался...

Добавлено спустя 2 минуты 12 секунд:

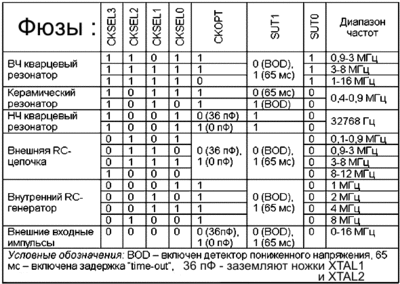

А вообще поработав пару лет с AVRами я уже по памяти фьюзы выставляю как надо. Только для всяких новый контроллеров в двтвшит лезу смотреть... Думаю никто не обидится если я сюда вот эту картинку из курса повешу. У меня она на работе на стенке висит.

Да знаем мы такую картинку, сам в нее каждый раз при запуске нового контролера смотрю .
А вообще при прошиваний из КВ теряется программатор (пишет ошибку что нет устройсва, но все обходится перезапуском КВ или устройства), т.е. некритично.
P.S. CV и прошивчики менял, комп не менял - друго го нету.

О....Александр))) Спасибо за подсказку насчет кварцевого генератора, просто не знал что такие есть ))... Эт для меня очень подходит...
Значит если я подключю кварцевый генератор или любой генератор частот то я смогу перепрошить контроллер даже в CV ??? Без каких либо "ШАМАНСКИХ" уловок ??
Или нужно будет какойто другой програма - програматор...
И еще..Можно ли будет исполь зовать при перепрограмировании обычный програматор 5 проводков (ну..естествено подав на соответственую ножку тактовый сигнал)???

Заранее спасибо )))

Ну да. Подаешь тактовый сигнал в районе 500кГц-16МГц на одну из ног кварца и шьешь обычным способом. На какую именно ногу - ищи в даташите или методом тыка. Главное землю генератора и контроллера не забудь соединить.

Сложнее ситуация если фьюзами отключить ISP-прошивание или Ресет. Первое лечится параллельным программатором, а воторое вроде как вообще не лечится.

Скажу еще по секрету о шаманском методе "прикладывания пальца"... Припаиваешь провод к одной из ног. Кварц и кондеры при этом надо отключить. И берешься за этот провод пальцем как следует, чтоб контакт был. В провод наводится помеха от сети 50 Гц и контроллер от нее заводится. Скажу честно - сам не пробовал. Но много где слышал...

Sashaq писал(а):О....Александр))) Спасибо за подсказку насчет кварцевого генератора, просто не знал что такие есть ))... Можно ли будет исполь зовать при перепрограмировании обычный програматор 5 проводков (ну..естествено подав на соответственую ножку тактовый сигнал)???

Надеюсь вы найдете время почитать Все о прошивании AVR - http://avr123.nm.ru/07.htm

Да я перечитал этот курс вдоль и поперек ))))....Только опять же... Выйшла такая ситуация...описаная мною више...
всем спасибо за советы )) БОЛЬШОЕ БОЛЬШОЕ))))

Sashaq писал(а):Да я перечитал этот курс вдоль и поперек )))

АГА ! и восклицаете

Спасибо за подсказку насчет кварцевого генератора, просто не знал что такие есть

Не ужто в курсе про кварц ни слова ? и на странице о прошивании тоже ? и нет там какими средствами сделать такт для МК ?
