**EdGull** » 23 янв 2009, 22:36

правильно, схему в студию!

**leha** » 23 янв 2009, 23:05

Пиание от усб + 3диода последовательно и блокировачный кандер 0,1 = 3вольта, нет некаких резиторов - как унемцев и стабилизаторов, кварц 12 мег, при програмировании мк, резет и плюс диплея отсаединяю.

**EdGull** » 23 янв 2009, 23:35

так сколько реально питание у меги?

**leha** » 24 янв 2009, 00:09

и у меги и у диплея 3 вольта

**EdGull** » 24 янв 2009, 00:16

1. ты эти 3В чем мерил? если осцилографом верю, иначе нет.
2. у тебя мега из секретных разработок? кварц откуда такой модный?

**leha** » 24 янв 2009, 00:30

1.мерил дешовым цифровым тетером
2. не понял юмора мк-как-мк кварц тоже обыкновенный или ты о том что напряжение для этой частоты маловато?

**EdGull** » 24 янв 2009, 00:36

1. правильное питание, залог здоровье.
2. правильно, читай ДШ.

и город заполни иначе будешь отлучен от церкви

**leha** » 24 янв 2009, 00:47

в этом причина преждевремеррой кончины дисплеев? неужели так кретично, не раз встречал в интернете проекты не саответствующии оптимальному саотношению частота/питание и по утверждению авторов нормально работали.

**EdGull** » 24 янв 2009, 00:56

а счего ты решил что они умерли?
как сделаешь НОРМАЛЬНОЕ СТАБИЛИЗИРОВАННОЕ питание, продолжим обсужать...

**leha** » 24 янв 2009, 01:07

проверяю диплей на сотовом телефоне работает, подключаю к мк - раз запустился два, как перестает реагировать на что либо, опять проверяю на сотовом-нечиго.

**EdGull** » 24 янв 2009, 09:03

и кстати, давай-ка всё таки полную схему, здается мне ты еще по портам подсасывешь от куда-то 5В.

**leha** » 25 янв 2009, 02:37

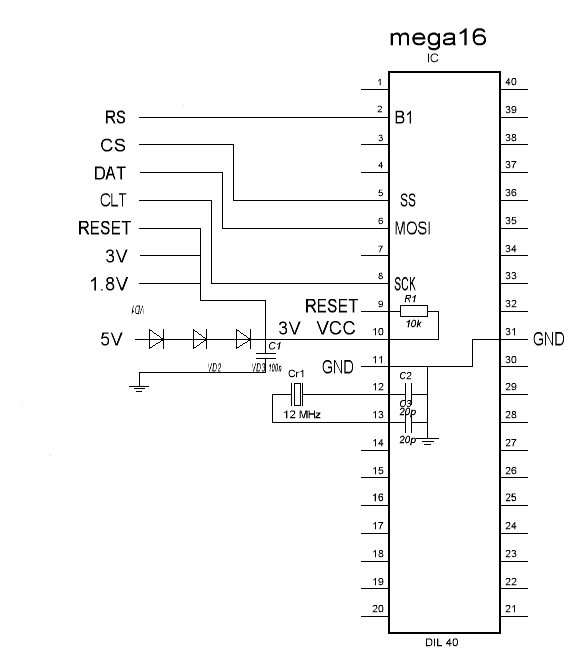

схема

**EdGull** » 25 янв 2009, 09:43

а программатор от куда питается?

**bolt** » 25 янв 2009, 12:47

Дело в том, что CSTN (цветные ЖКИ) очень чувствительны к напруге питания. При инициализации прописывается яркость, контрастность, скважность и пр. Даже незначительное изменение напряжения ~0.1V требует изменения настроек.

**avr123.nm.ru** » 25 янв 2009, 21:21

leha писал(а):схема

Это шутка ?
