LCD - WH0802A-NYG-CT 8x2
Программу пишу в bascom-avr
Вот собственно программа

Код: Выделить всё

$regfile = "m16def.dat"
$crystal = 1000000
$baud = 2400
$hwstack = 32
$swstack = 10
$framesize = 40


Config Lcdpin = Pin , Db4 = Porta.4 , Db5 = Porta.5 , Db6 = Porta.6 , Db7 = Porta.7 , E = Porta.2 , Rs = Porta.0
Config Lcd = 16 * 2


Cls

Locate 1 , 2
Lcd "LCD"

End

На дисплее ни чего не выводиться!
И почему в начтройках LCD в компиляторе только: 16x1,16x2,...,40x4 и нет настройки линии RW?
Мне кажется, но я не уверен - не правильно задан адрес сомого LCD, в настройках компилятора стоит LCD-adres : C000, RS-adres: 8000

пробовал написать на си в CodeVision все работает отлично, LCD рабочий.
Большая прозьба не говорите что, "чем меня си не устраивает, типа пиши на си", помогите разобраться что я делаю не так на Байсике.

СХЕМУ В СТУДИЮ!

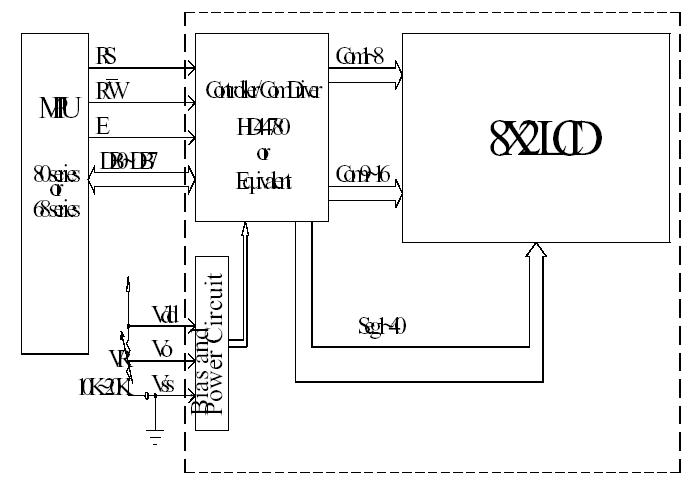

Подключение по даташиту

сам-то пробывал смотреть свою схему?

С качеством схемы ты прав, очень плохо просто жуть - выризал из даташита.
Приношу извинения, что так рано поднял панику - все заработало.

Код: Выделить всё

$regfile = "m16def.dat"
$crystal = 1000000
$baud = 2400
$hwstack = 32
$swstack = 10
$framesize = 40

$lib "lcd4busy.lbx"
'$sim
'Config Lcdpin = Pin , Db4 = Porta.4 , Db5 = Porta.5 , Db6 = Porta.6 , Db7 = Porta.7 , E = Porta.2 , Rs = Porta.0
Const _lcdport = Porta
Const _lcdddr = Ddra
Const _lcdin = Pina
Const _lcd_e = 2                                            '1
Const _lcd_rw = 1                                           '2
Const _lcd_rs = 0                                           '3


Config Lcd = 16 * 2


Cls
Wait 1
Lcd "LCD"
Wait 1
Lowerline
Lcd "Hello"
End
