Все о связи МК и ПК читайте в задачах 4 (железо) и 5 (программирование) краткого курса по AVR для начинающих. http://avr123.nm.ru/06.htm


Начинающий юзер AVR, просьба сильно ногами не бить:)

1. На какую частоту должен быть кварц чтобы принимать/передавать данные с/на COM порт компьютера со скоростью 9600 бод/с?

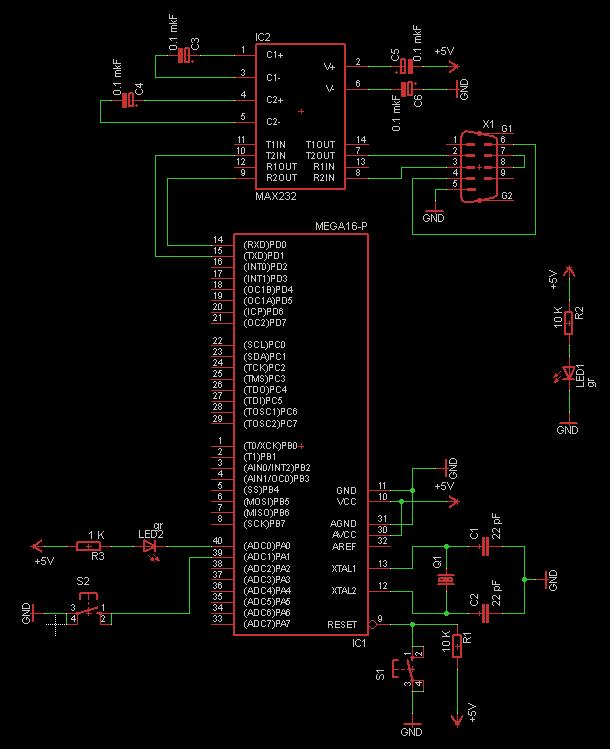

2. Набрасал схемку, все так? Может чего не хватает?
3. При спользовании USART заняты 0 и 1-я ноги порта PD (в случае ATmega16)а остальные ноги порта PD можно использовать как входа/выхода?

1. от 3.68 до 16МГц. но лучше 14.7456 МГц
3. да.

Добавлено спустя 1 минуту 25 секунд:
2. нет кондеров 0.1мкф по питанию и ресету.

нужно воспользоваться мастером
и там будет видно какой кварц не даст слишком большой ошибки

на 9600 там у всех обычных кварцев будут мизерные ошибки.

itor писал(а):2. Набрасал схемку, все так? Может чего не хватает?

а. R2 уменьшить до 1К.
б. С3-С6 заменить на обычные керамические.
Плюс то, что сказал EdGull выше.

EdGull писал(а):на 9600 там у всех обычных кварцев будут мизерные ошибки.

11.0592 мГц Ошибки на всех диапазонах - 0,0%
кроме, кажись 250К
