Помогите пожалуйста научится работать с АЦП (ПРОГРАММНО!)... Начал заниматся МК я совсем недвно, тут передо мной стала задача:
Нужно замерять напряжение от 0 до +5(питание). Результат нужно складывать в любую переменную...
...и каково время переобразования, т.к. задача состоит в следующем: нужно регулировать скорость нарастания яркости светодиода(цыкл+ШИМ), подключенным ко входу АЦП переменным резистором, между +5 и 0. время(значение снятое с АЦП) должно быть в пределах от 1мс и выше...
Пишу в Код вижн АВР под мегу8

Зарание спасибо!

для начала лучше взять верхний предел в 2.56 вольта. настроив внутреннее опорное напряжение, повесив на ногу AREF кондер нан этак 100 и туда же зацепившись 1 из выводов переменника...

а дальше дело программирования, на асме могу рассказать, на сях увы я не разсказчик...

Все таки хотелось бы от +5
Именно в программировании и вся проблема... на сях...

на васике для минибота в вике есть пример замера акб
времени на разрабоку минуты полторы уйдет
но Си это конечно намного круче...

а в чем собственно говоря проблема?

Код: Выделить всё

int     adc_complete;
int     adc_result;

interrupt [ADC_INT] void adc_isr() {
        adc_result = ADCW;
        adc_complete = TRUE;
}

void main() {
         .....
        ADCSRA = 0b10001011;
        ADMUX = 0b00000000;

        // Global enable interrupts
        #asm("sei")
}


замеры делать так:

Код: Выделить всё

        adc_complete = FALSE;
        // запускаем АЦП
        ADCSRA |= 0x40;
        // ждем завершения
        while(!adc_complete);


в adc_result будет результат

Не забываем тег CODE!
<Digit>

и с ацп время снять невыйдет, просто сразу данные с ацп кидать в таймер для ШИМ...

и все-таки лучше от 2.56... думаю ясно почему..

Спасибо, сейчас буду пробывать..
2,56 ясно почему... а вот где именно указивается порт с которого будет сниматся переобразование?

Добавлено спустя 3 часа 45 минут 33 секунды:

Код: Выделить всё

#define ADC_VREF_TYPE 0x60
int     adc_result, aa;

interrupt [ADC_INT] void adc_isr()
{
        delay_ms(20);
        adc_result = ADCW;
        ADCSRA|=0x40;
}
void main(void)
{

// ADC initialization
// ADC Clock frequency: 31,250 kHz
// ADC Voltage Reference: AVCC pin
// Only the 8 most significant bits of
// the AD conversion result are used
ADMUX=ADC_VREF_TYPE;
ADCSRA=0x8E;
SFIOR&=0xEF;

          while(1)
          {
                ADCSRA|=0x40;
                aa=ADCH;
                delay_ms(20);
          }
}

Я правильно понял??? значение записыватся в аа? И где именно указивается с каким портом будет работать АЦП?

ADMUX... смотреть даташит ....

Всем спасибо, все работает!

А не поделитесь или не подскажите где схему такого плана можно найти. А то не очень понятен момент с тем как переменный резистор меняет напряжение(он же вроде как ток должен менять). И повторюсь очень интеррисует аппаратное решение этого вопроса, а то уже пару дней ищу пока ничего стоющего не нашел.

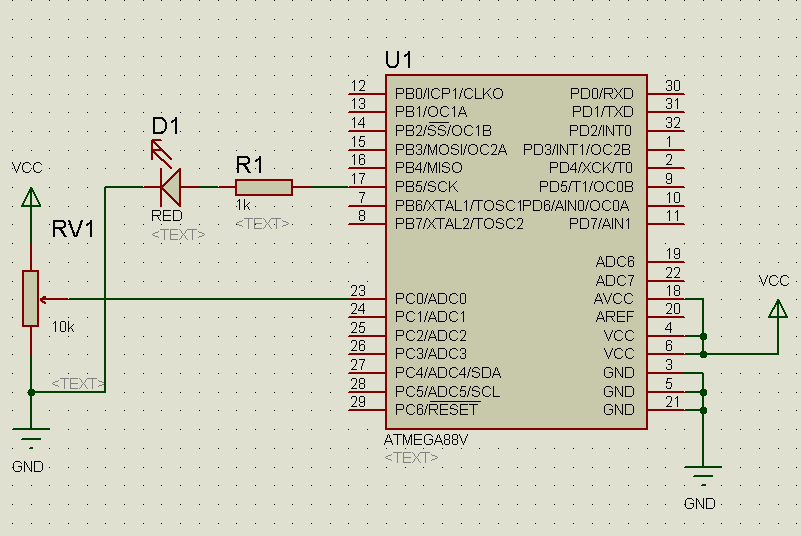

Вот вам аппаратное решение

Freeman писал(а):Помогите пожалуйста научится работать с АЦП (ПРОГРАММНО!)... Начал заниматся МК я совсем недвно

Задача-упражнение 9 и 11 - http://avr123.nm.ru/06.htm

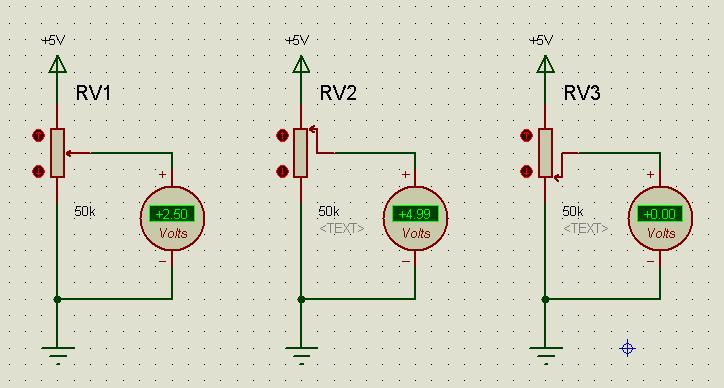

D'Ark Trouyan писал(а): не очень понятен момент с тем как переменный резистор меняет напряжение

Основы электроники - КРУПНЫМИ КРАСНЫМИ БУКВАМИ - на страничке http://avr123.nm.ru

D'Ark Trouyan писал(а):А не поделитесь или не подскажите где схему такого плана можно найти. А то не очень понятен момент с тем как переменный резистор меняет напряжение(он же вроде как ток должен менять). И повторюсь очень интеррисует аппаратное решение этого вопроса, а то уже пару дней ищу пока ничего стоющего не нашел.

Вот так понятно?

хех вполне !!! Спасибо)))
