Это Prolific
Ищи PL-2303HX

Вот текст драйвера
ser2pl.inf

Код: Выделить всё • Развернуть

;
;   SER2PL.INF (for Windows 2000/XP/2003)
;
;   Copyright (c) 2000, Prolific Technology Inc.

[version]
signature="$Windows NT$"
Class=Ports
ClassGuid={4D36E978-E325-11CE-BFC1-08002BE10318}
Provider=%Pro%
catalogfile=pl2303.cat
DriverVer=07/25/2005,2.0.2.1

[SourceDisksNames]
1=%Pro.Disk%,,,

[ControlFlags]
ExcludeFromSelect = USBVID_067b&PID_2303

[SourceDisksFiles]
ser2pl.sys=1

[DestinationDirs]
DefaultDestDir=12
ComPort.NT.Copy=12

[Manufacturer]
%Pro%=Pro

[Pro]
%DeviceDesc% = ComPort, USBVID_067B&PID_2303

[ComPort.NT]
CopyFiles=ComPort.NT.Copy
AddReg=ComPort.NT.AddReg

[ComPort.NT.HW]
AddReg=ComPort.NT.HW.AddReg

[ComPort.NT.Copy]
ser2pl.sys

[ComPort.NT.AddReg]
HKR,,DevLoader,,*ntkern
HKR,,NTMPDriver,,ser2pl.sys
HKR,,EnumPropPages32,,"MsPorts.dll,SerialPortPropPageProvider"

[ComPort.NT.HW.AddReg]
HKR,,"UpperFilters",0x00010000,"serenum"

[ComPort.NT.Services]
AddService = Ser2pl, 0x00000002, Serial_Service_Inst
AddService = Serenum,,Serenum_Service_Inst

[Serial_Service_Inst]
DisplayName    = %Serial.SVCDESC%
ServiceType    = 1               ; SERVICE_KERNEL_DRIVER
StartType      = 3               ; SERVICE_SYSTEM_START (this driver may do detection)
ErrorControl   = 1               ; SERVICE_ERROR_IGNORE
ServiceBinary  = %12%ser2pl.sys
LoadOrderGroup = Base

[Serenum_Service_Inst]
DisplayName    = %Serenum.SVCDESC%
ServiceType    = 1               ; SERVICE_KERNEL_DRIVER
StartType      = 3               ; SERVICE_DEMAND_START
ErrorControl   = 1               ; SERVICE_ERROR_NORMAL
ServiceBinary  = %12%serenum.sys
LoadOrderGroup = PNP Filter

[Strings]
Pro = "Prolific"
Pro.Disk="USB-Serial Cable Diskette"
DeviceDesc = "Prolific USB-to-Serial Comm Port"
Serial.SVCDESC   = "Prolific2 Serial port driver"
Serenum.SVCDESC = "Serenum Filter Driver"

Добавлено спустя 6 минут 13 секунд:

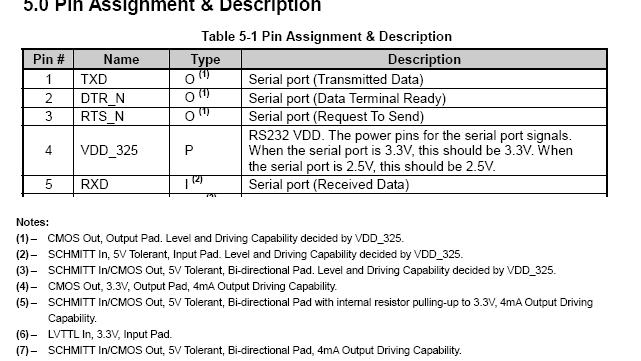

Нашел даташит http://www.prolific.com.tw/support/file ... X_v15E.pdf.Не могу разобраться с напряжениями на RX и TX.Надо брать контакты непосредственно сразу у микрухи мимо других элементов?

Да, с выводов. Выход там 3.3 должен быть, вход 5V tolerant

FireFly писал(а):http://focus.ti.com/docs/prod/folders/print/tusb3410.html вот оно, но могешь не беспокоицо, халяву эту не высылают уже

Я обеспокоен!!! 4 дня назад принесли посылку с 5 этими микросхемами! не надо народ дезинформировать

Тоесть припаиваю провода к 1(TXD) и 5(RXD) выводу микрухи и спокойно подключаю это дело к AtMega16? Если я правильно понял по даташиту то надо на 4(VDD_325) контакт подать +5V.

По даташиту VDD_325 не более 3.6в

DeviceDesc = "Prolific USB-to-Serial Comm Port"

угу, он самый пролифик =)
они даж походу родной драйвер кинули =)
я боялся что может какойто левый, типа как у меня к филипсу.

зачем 5 вольт на 4 ногу??
если уровни 3.3 то 3.3 вольта, если 2.5 то 2.5 вольт про 5 вольт ничо не сказано
а вобще имхо там уже всё сделано как надо и ничо не надо мудрить =)

Надо брать контакты непосредственно сразу у микрухи мимо других элементов?

ну это ты уже подумай, какие там элементы у тебя напаяны и будут ли влиять
лично я просто отрезал разъём к мобиле и 2 проводка из косички заюзал нужных

Так шо тогда не получиться использовать его в качестве UART?Хочу соеденить Мегу16 с компом

ПОЛУЧИТСЯ!!!
скачивай родной драйвер с сайта пролифика
устанавливай его и используй кабель)

ты для какого телефона кабель взял?
смотри распайку разъёма телефона этого в интернете
и для своих нужд используй 2 нужных тебе контакта
нафик ничо паять не надо, просто найти 2 нужных тебе проводка из всех присутствующих и подключай их к меге

Драйвер скачал.Щас буду паять.Шнур для кучи сименсов.

Добавлено спустя 35 минут 9 секунд:
Закоротил RX и TX.Запустил терминал.Отправляю и принимаю то шо отправил.Это хорошо.Щам попробую к меге подсоеденить

Эхо в терминале выключено?

Всем БОЛЬШОЕ СПАСИБО!!!Передаю информацию с МК в комп.Принимаю информацию с компа в МК и вывожу на ЖК.
Какое такое ЭХО?

Добавлено спустя 2 минуты 1 секунду:
Какую максимальную длинну кабеля можно использовать для RX и TX?

Какую максимальную длинну кабеля можно использовать для RX и TX?

Мы в цеху кидали на 150 м.

Нифига ж себе На какой скорости лучше передаваь и принимать данные. У меня щас тоит 9600 и нормально. Поставил 128000 -> не хочет

Добавлено спустя 31 минуту 44 секунды:

Кирилл писал(а):

FireFly писал(а):http://focus.ti.com/docs/prod/folders/print/tusb3410.html вот оно, но могешь не беспокоицо, халяву эту не высылают уже

Я обеспокоен!!! 4 дня назад принесли посылку с 5 этими микросхемами! не надо народ дезинформировать

А поподробнее, как там образцы заказать, можно?
