Мож кто подскажет по VMLAB.
Написал программку для МК atmega48.
1 пример ШИМ на таймере 0.
2 пример Таймер 2 с переполнением OCR2A.
В первом примере ШИМ не выводится на ножку МК, хотя делители частоты я установил и OCR поставил и ножку на выход.
Почему не выводит ?
Во втором примере таймер с переполнением по OCR не переполняется по OCR. Тоесть что я вписываю в OCR значение 5, что 255 прерывание выдаёт одинаково, хотя прерывание я установил по сравнению с OCR.
Почему так ?

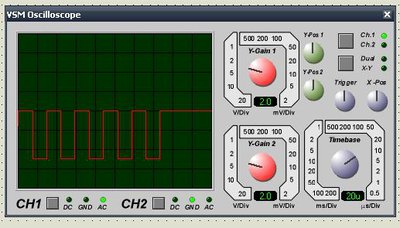

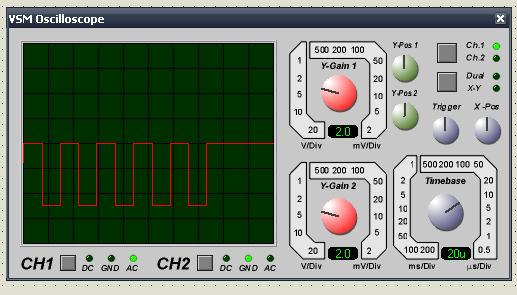

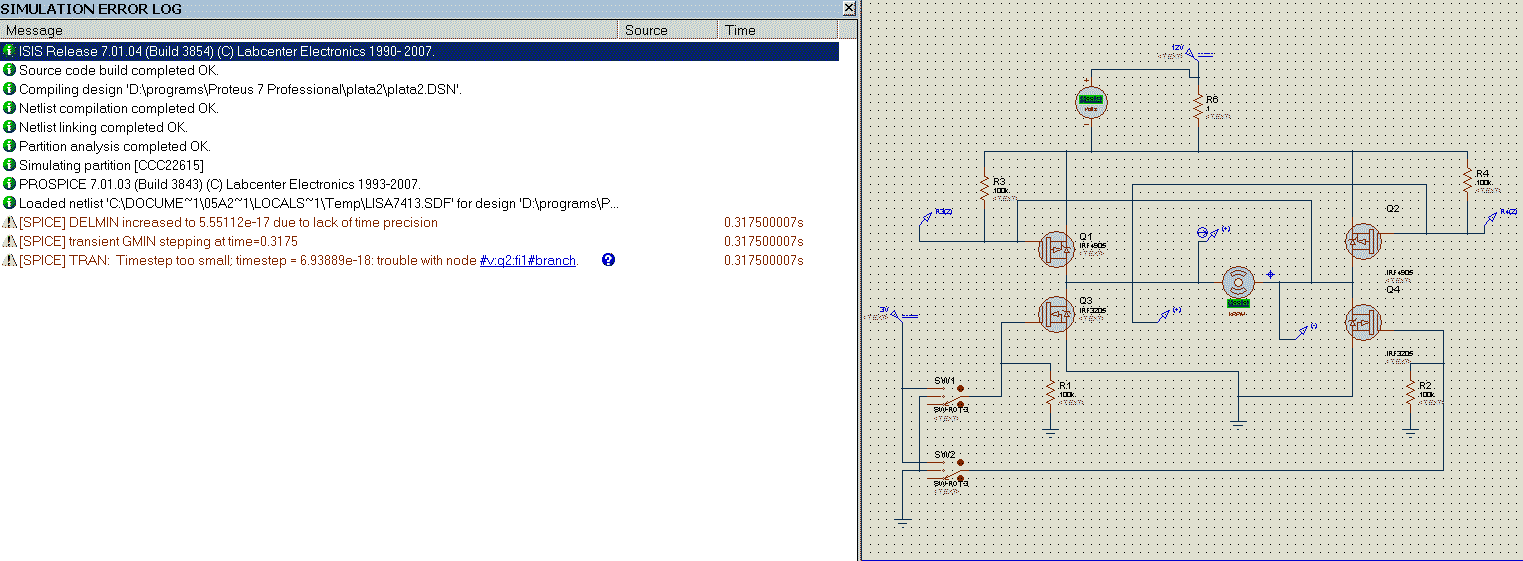

Далее Протеус виснет намертво при попытке симуляции МК. Протейс 7.2 сп2. МК attiny13.
Подскажите пожалуйста, есть ли софт не баговый по симуляции AVR ?
Ниже исходники и схемы:
- Код: Выделить всё • Развернуть
#include <mega48.h>
// Declare your global variables here
// Timer 2 output compare interrupt service routine
interrupt [TIM2_COMPA] void timer2_compa_isr(void)
{
// Place your code here
PORTD.0++;
}
void main(void)
{
// Declare your local variables here
// Crystal Oscillator division factor: 1
#pragma optsize-
CLKPR=0x80;
CLKPR=0x00;
#ifdef _OPTIMIZE_SIZE_
#pragma optsize+
#endif
// Input/Output Ports initialization
// Port B initialization
// Func7=In Func6=In Func5=In Func4=In Func3=In Func2=In Func1=In Func0=In
// State7=T State6=T State5=T State4=T State3=T State2=T State1=T State0=T
PORTB=0x00;
DDRB=0x00;
// Port C initialization
// Func6=In Func5=In Func4=In Func3=In Func2=In Func1=In Func0=In
// State6=T State5=T State4=T State3=T State2=T State1=T State0=T
PORTC=0x00;
DDRC=0x00;
// Port D initialization
// Func7=In Func6=Out Func5=In Func4=In Func3=In Func2=In Func1=In Func0=In
// State7=T State6=0 State5=T State4=T State3=T State2=T State1=T State0=T
PORTD=0x00;
DDRD=0x61;
// Timer/Counter 0 initialization
// Clock source: System Clock
// Clock value: 4000,000 kHz
// Mode: Fast PWM top=FFh
// OC0A output: Non-Inverted PWM
// OC0B output: Non-Inverted PWM
TCCR0A=0xA3;
TCCR0B=0x01;
TCNT0=0x20;
OCR0A=0x10;
OCR0B=0xF0;
// Timer/Counter 1 initialization
// Clock source: System Clock
// Clock value: Timer 1 Stopped
// Mode: Normal top=FFFFh
// OC1A output: Discon.
// OC1B output: Discon.
// Noise Canceler: Off
// Input Capture on Falling Edge
// Timer 1 Overflow Interrupt: Off
// Input Capture Interrupt: Off
// Compare A Match Interrupt: Off
// Compare B Match Interrupt: Off
TCCR1A=0x00;
TCCR1B=0x00;
TCNT1H=0x00;
TCNT1L=0x00;
ICR1H=0x00;
ICR1L=0x00;
OCR1AH=0x00;
OCR1AL=0x00;
OCR1BH=0x00;
OCR1BL=0x00;
// Timer/Counter 2 initialization
// Clock source: System Clock
// Clock value: 500,000 kHz
// Mode: CTC top=OCR0A
// OC2A output: Disconnected
// OC2B output: Disconnected
ASSR=0x00;
TCCR2A=0x02;
TCCR2B=0x02;
TCNT2=0x00;
OCR2A=0x50;//этот таймер мы используем
OCR2B=0x00;
// External Interrupt(s) initialization
// INT0: Off
// INT1: Off
// Interrupt on any change on pins PCINT0-7: Off
// Interrupt on any change on pins PCINT8-14: Off
// Interrupt on any change on pins PCINT16-23: Off
EICRA=0x00;
EIMSK=0x00;
PCICR=0x00;
// Timer/Counter 0 Interrupt(s) initialization
TIMSK0=0x00;
// Timer/Counter 1 Interrupt(s) initialization
TIMSK1=0x00;
// Timer/Counter 2 Interrupt(s) initialization
TIMSK2=0x02;
// Analog Comparator initialization
// Analog Comparator: Off
// Analog Comparator Input Capture by Timer/Counter 1: Off
ACSR=0x80;
ADCSRB=0x00;
// Global enable interrupts
#asm("sei")
while (1)
{
// Place your code here
};
}
