VMLAB и правда нервно курит в сторонке или мне показалось и я просто неумею "его готовить"?

У них разные задачи, размер и цена.

avr123.nm.ru писал(а):У них разные задачи, размер и цена.

Очень завуалированный ответ "да" ?

И правда нервно курит.

Виталий писал(а):И правда нервно курит.

Спасибо

А то я уж начал думать что у меня с руками что-то...

Нахаляву простые проекты очень даже вполне в VMLab-е можно симулировать. Тока к ручному описанию обвязки надо привыкнуть-смириться

SSG писал(а):Нахаляву простые проекты очень даже вполне в VMLab-е можно симулировать. Тока к ручному описанию обвязки надо привыкнуть-смириться

А еще совсем простые проекты можно вообще без обвязки симулировать прямо в AVR Studio
Описывать обвязку в текстовом виде - выше моих сил

=DeaD= писал(а):Описывать обвязку в текстовом виде - выше моих сил

Да. Избалованы мы обилием софта.

а я уже 30 минут сижу мучаюсь

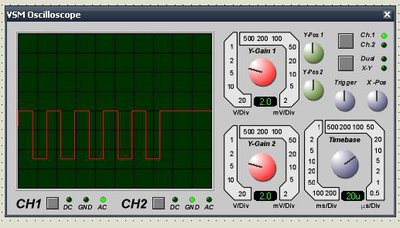

в вмлабе запоминающий осциллограф есь он сигналы на ножках показывает
потом пожно линеечкой номано померять длительность всех импульсов

а в протеусе немогу найти такое же

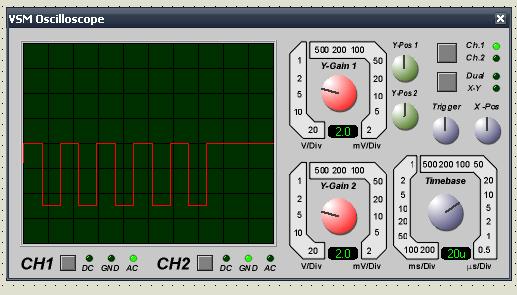

осциллограф чото показывает но я неуспеваю посчитать частоту как сигнал пропадает...
мб ктонить знает как в протеусе поглядеть длительность импульсов?


вобщем хз, а вмлаб в этом деле проще...

Добавлено спустя 2 минуты 8 секунд:
вот блин
скажите
как мне узнать с какой частотой идут импульсы???

Мож мне чтонить посоветуете.
У меня Протеус 7.1 сп4 виснит при эмуляции МК tiny13.
Нажимаю пуск и программа задумывается и более не отвечает.

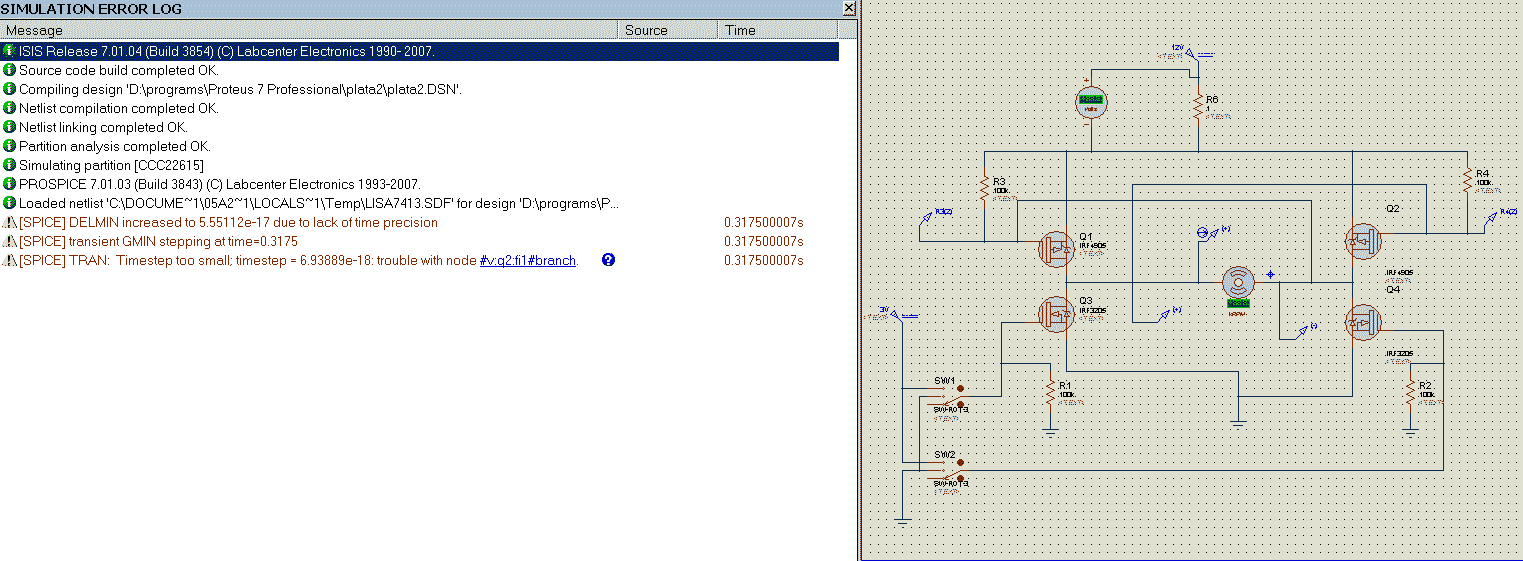

Ещё при эмуляции двигателей постоянно останавливается симуляция и выскакивает ошибка.

Добавлено спустя 42 минуты 29 секунд:
Движёк другой поставил в Протеусе и заработало, но крутится в одну сторну.
И не реагирует половина моста на переключения.
Тоесть, если подать на управления 10, то крутится, а если подать 01, то в обратную не крутится.

Myp писал(а):ав протеусе немогу найти такое же
осциллограф чото показывает но я неуспеваю посчитать частоту как сигнал пропадает...

мб ктонить знает как в протеусе поглядеть длительность импульсов?

КЛАССИКА !!!

http://proteus123.narod.ru/01.htm

В SAMPLES\Simulation есть примеры использования самого мощного средства графического сбора и отображения данных моделирования работы устройства - Simulation Graph - попробуйте вот эти примеры: ...

Все уже написано для вас

Добавлено спустя 3 минуты 53 секунды:

RoboTok писал(а):Мож мне чтонить посоветуете.
У меня Протеус 7.1 сп4 виснит при эмуляции МК tiny13.
Нажимаю пуск и программа задумывается и более не отвечает.

Советую PROTEUS 7.2 sp2 качественный релиз с лекарством от NEMO.

и модель тини13 кривая на 9.6 МГц не работает ни фига, а вот с делителем на 8 работает вроде.

блин
ну наконец ктото ответил...
ато уже больше месяца прошло

я уже почти забыл зачем мне это надо было...

Мур, прям как маленький! А то не знаешь, что на казусе в разделе по микроконтроллерам по протеусу поживее форум...

Мож кто подскажет по VMLAB.

Написал программку для МК atmega48.
1 пример ШИМ на таймере 0.
2 пример Таймер 2 с переполнением OCR2A.

В первом примере ШИМ не выводится на ножку МК, хотя делители частоты я установил и OCR поставил и ножку на выход.
Почему не выводит ?

Во втором примере таймер с переполнением по OCR не переполняется по OCR. Тоесть что я вписываю в OCR значение 5, что 255 прерывание выдаёт одинаково, хотя прерывание я установил по сравнению с OCR.
Почему так ?

Далее Протеус виснет намертво при попытке симуляции МК. Протейс 7.2 сп2. МК attiny13.
Подскажите пожалуйста, есть ли софт не баговый по симуляции AVR ?

Ниже исходники и схемы:

Код: Выделить всё

#include <mega48.h>

// Declare your global variables here
// Timer 2 output compare interrupt service routine
interrupt [TIM2_COMPA] void timer2_compa_isr(void)
{
// Place your code here
PORTD.0++;
}

void main(void)
{
// Declare your local variables here

// Crystal Oscillator division factor: 1
#pragma optsize-
CLKPR=0x80;
CLKPR=0x00;
#ifdef _OPTIMIZE_SIZE_
#pragma optsize+
#endif

// Input/Output Ports initialization
// Port B initialization
// Func7=In Func6=In Func5=In Func4=In Func3=In Func2=In Func1=In Func0=In
// State7=T State6=T State5=T State4=T State3=T State2=T State1=T State0=T
PORTB=0x00;
DDRB=0x00;

// Port C initialization
// Func6=In Func5=In Func4=In Func3=In Func2=In Func1=In Func0=In
// State6=T State5=T State4=T State3=T State2=T State1=T State0=T
PORTC=0x00;
DDRC=0x00;

// Port D initialization
// Func7=In Func6=Out Func5=In Func4=In Func3=In Func2=In Func1=In Func0=In
// State7=T State6=0 State5=T State4=T State3=T State2=T State1=T State0=T
PORTD=0x00;
DDRD=0x61;

// Timer/Counter 0 initialization
// Clock source: System Clock
// Clock value: 4000,000 kHz
// Mode: Fast PWM top=FFh
// OC0A output: Non-Inverted PWM
// OC0B output: Non-Inverted PWM
TCCR0A=0xA3;
TCCR0B=0x01;
TCNT0=0x20;
OCR0A=0x10;
OCR0B=0xF0;

// Timer/Counter 1 initialization
// Clock source: System Clock
// Clock value: Timer 1 Stopped
// Mode: Normal top=FFFFh
// OC1A output: Discon.
// OC1B output: Discon.
// Noise Canceler: Off
// Input Capture on Falling Edge
// Timer 1 Overflow Interrupt: Off
// Input Capture Interrupt: Off
// Compare A Match Interrupt: Off
// Compare B Match Interrupt: Off
TCCR1A=0x00;
TCCR1B=0x00;
TCNT1H=0x00;
TCNT1L=0x00;
ICR1H=0x00;
ICR1L=0x00;
OCR1AH=0x00;
OCR1AL=0x00;
OCR1BH=0x00;
OCR1BL=0x00;

// Timer/Counter 2 initialization
// Clock source: System Clock
// Clock value: 500,000 kHz
// Mode: CTC top=OCR0A
// OC2A output: Disconnected
// OC2B output: Disconnected
ASSR=0x00;
TCCR2A=0x02;
TCCR2B=0x02;
TCNT2=0x00;
OCR2A=0x50;//этот таймер мы используем
OCR2B=0x00;

// External Interrupt(s) initialization
// INT0: Off
// INT1: Off
// Interrupt on any change on pins PCINT0-7: Off
// Interrupt on any change on pins PCINT8-14: Off
// Interrupt on any change on pins PCINT16-23: Off
EICRA=0x00;
EIMSK=0x00;
PCICR=0x00;

// Timer/Counter 0 Interrupt(s) initialization
TIMSK0=0x00;
// Timer/Counter 1 Interrupt(s) initialization
TIMSK1=0x00;
// Timer/Counter 2 Interrupt(s) initialization
TIMSK2=0x02;

// Analog Comparator initialization
// Analog Comparator: Off
// Analog Comparator Input Capture by Timer/Counter 1: Off
ACSR=0x80;
ADCSRB=0x00;

// Global enable interrupts
#asm("sei")

while (1)
      {
      // Place your code here

      };
}


RoboTok писал(а):есть ли софт не баговый по симуляции AVR ?

VMLAB не баговый но мегу48 он не поддерживает.

atmel.com avr studio поддерживает мегу48 но виртуальных инструментов и копонентов не имеет.
