**Demon** » 15 дек 2007, 01:37

Подскажите пожалуйста где взять документацию на этот ЖК LCM1602K-FL-GBS-R в магазине сказали что он руссифицированный и с подсветкой и в нете на него есть документация но найти не могу.Может кто знает?

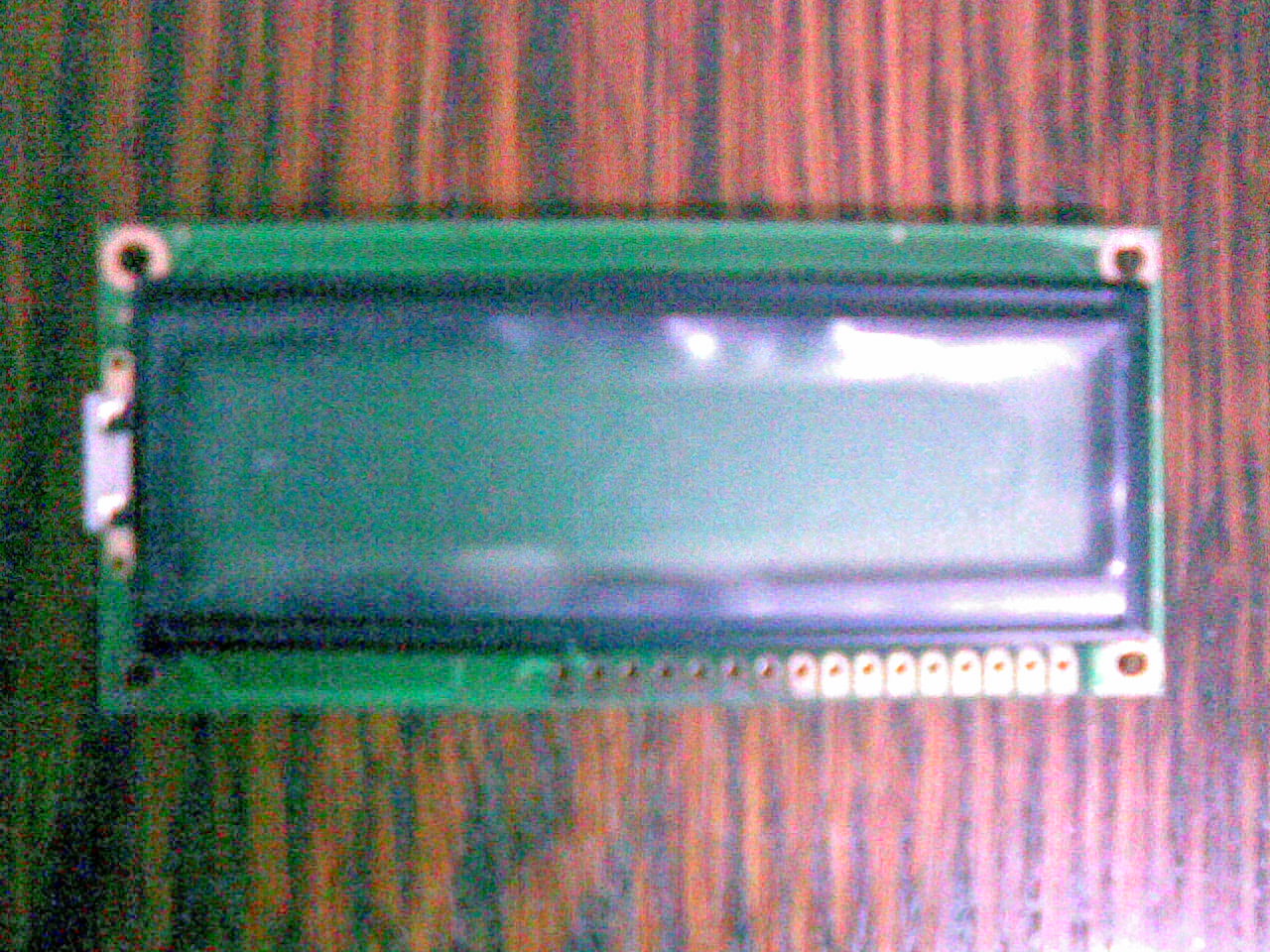

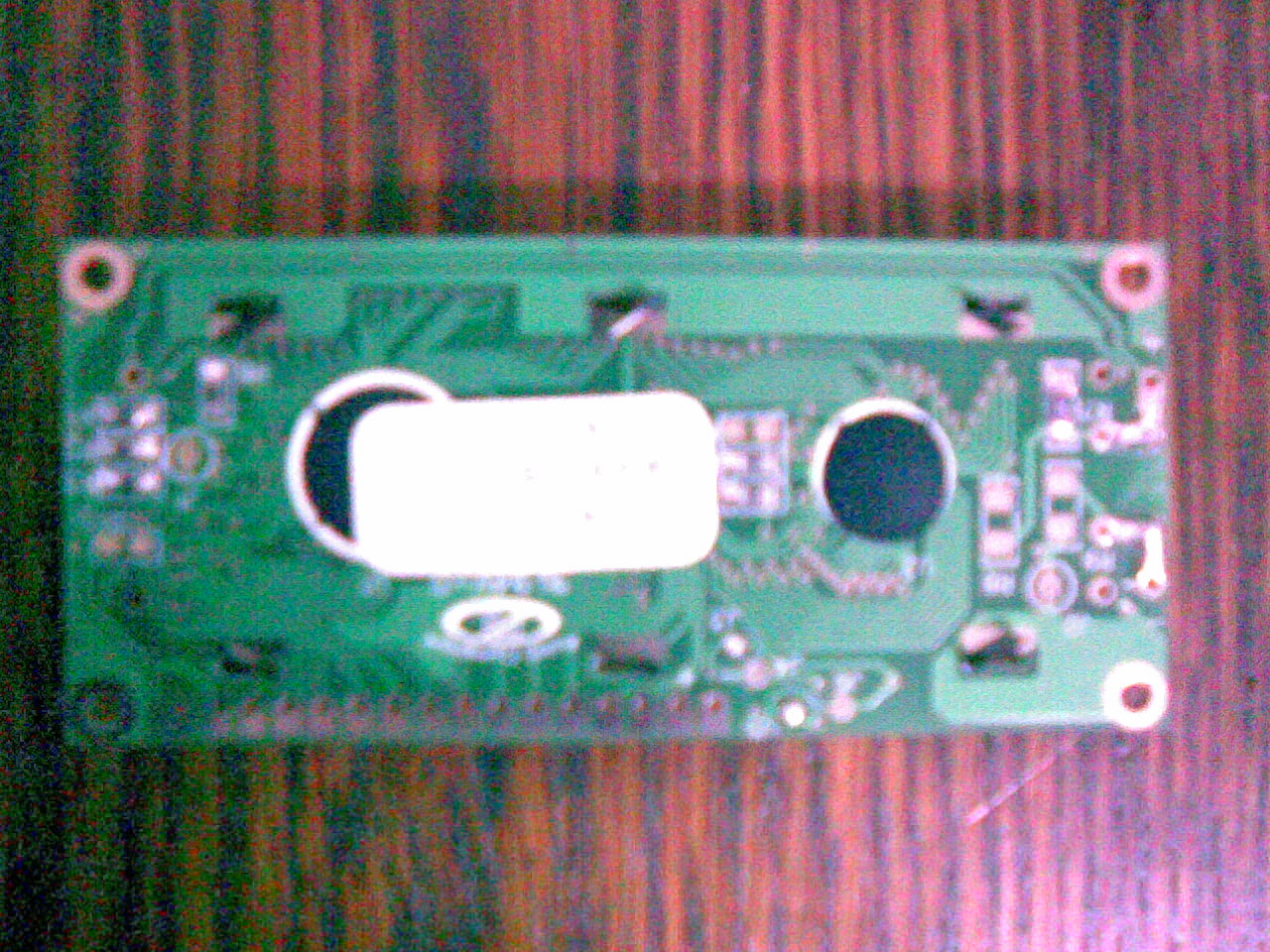

Ниже он:
P.S. :За качество фоток извиняюсь на мобилу фоткал.

**Vooon** » 15 дек 2007, 01:46

сдается мне что это HD44780-совместимый знакосинтезирующий экран
16 символов в строке, 2е строки.

**Demon** » 15 дек 2007, 01:59

да это в принципе понятно но там 16 контактов да еще два с боку
с боку мне кажется это для подсветки?

**Vooon** » 15 дек 2007, 02:20

14 контактов - обычный интерфейс + 2 контакта на подсветку.
сбоку два контакта - скорее всего предусмотрены для разных подсветок.

**Demon** » 15 дек 2007, 02:37

Пасибо попробую подключить

**pomidor** » 15 дек 2007, 10:29

я попал однажды, без даташита подключив WH1602D как обычный, так у него первая нога оказалась плюсом, а вторая землей, а не наоборот как у первого скаченного описания
кстати, первая ссылка в гугле на LCM1602K
http://longtech-display.com/datasheet/LCM1602K.pdf - обычная распиновка 1-Vss, 2-Vdd, 15-а, 16 - к

**Demon** » 15 дек 2007, 17:22

Спасибо берусь за пояльник!

**Master** » 16 дек 2007, 20:23

Пляяяяяяяя без документации не подключай шансы 50 на 50 что 1 это +, а 2 это - минус. У болимина например разные модели имеют разные схемы включения.

Добавлено спустя 18 секунд:
Наверное я уже не успел.

**Demon** » 17 дек 2007, 02:26

Да у спел я пока еще ни чего с ним не делал, только првада подпоял, сессия началась очень хвостов много Master а по ссылке не заходил там вроде все написанно как я понял там для разных модеелей расположение контактов показанно сверху и снизу о зкрана.
Кто-нибудь подскажите как выводить 16 разрядные числа на дисплей в asmbler?Напимер если мне надо выводить показания с АЦП?
К стати если не правильно подключить ЖК выдет ли он из строя?

**Master** » 17 дек 2007, 09:52

К стати если не правильно подключить ЖК выдет ли он из строя?

90% что да.

Кто-нибудь подскажите как выводить 16 разрядные числа на дисплей в asmbler?

Зачем тебе на асме юзай CVavr, там и бибилотека есть упрощающая работу с экранчиком.

Ссылку дома гляну. Если не забуду.

**Vooon** » 17 дек 2007, 10:58

Master писал(а):Пляяяяяяяя без документации не подключай шансы 50 на 50 что 1 это +, а 2 это - минус. У болимина например разные модели имеют разные схемы включения.

так нашли же дш:

pomidor писал(а):кстати, первая ссылка в гугле на LCM1602K
http://longtech-display.com/datasheet/LCM1602K.pdf - обычная распиновка 1-Vss, 2-Vdd, 15-а, 16 - к

так что какие проблемы?

**TomaT** » 17 дек 2007, 14:11

Ну, что вы как маленькие, в 99,9% земля на плате обнаруживается за 0,5-1сек. с первого взгляда, еще через 5-10 -- питание.

**Master** » 17 дек 2007, 15:56

Научи.

**rig** » 17 дек 2007, 16:16

действительно, научи. не у всех же такое быстродействие

**TomaT** » 17 дек 2007, 18:13

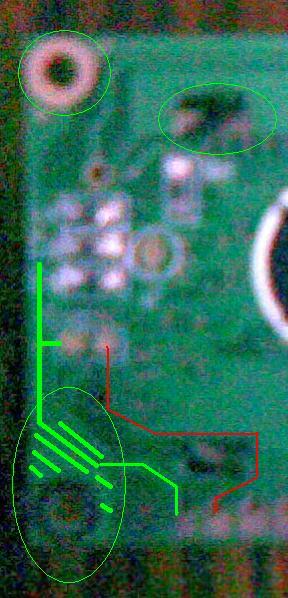

На фото почти ничего не видно, но думаю смысл ясен?
