Он изначально тактируется от внутреннего генератора. А еще надо найти даташит и прочитать как это сделать. И способ там описан универсальный. Прежде чем задать здесь вопрос нужно попробовать самому найти ответ. Вопрос простой, ответ в даташите. Не знаете английский, не нашли переведенный даташит - в сети полно книг по авр на русском. Ищите и обрящете.

GrayHunter писал(а):Подскажите, пожалуйста, имеется AtMega8-16PU. Нужно сделать так, чтобы он был настроен на внутренний генератор 8МГц - как это сделать? (желательно в Студии)

разпрограммировать фьюз деления частоты на 8. Прочитать фьюзы, затем выбрать в списке тактирования нужный вам вариант и запрограммировать фьюзы.

Откуда у восьмой вырос делитель на 8? Там сам генератор на 1 МГц работает. GrayHunter, глянь в даташите раздел system clock - calibrated internal RC и посмотри как поставить 1 и как поставить 8. Потом проверь себя - то что у тебя получилось для 1, должно совпасть с тем, что по дефолту с завода, в разделе memory programming - fuse bits, посмотри дефолтные значения.

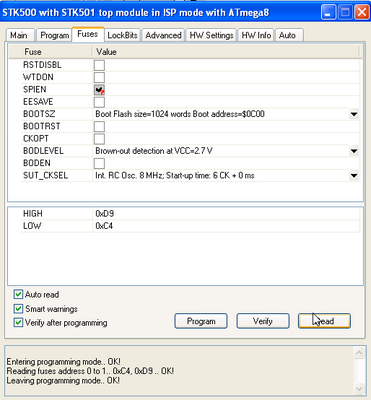

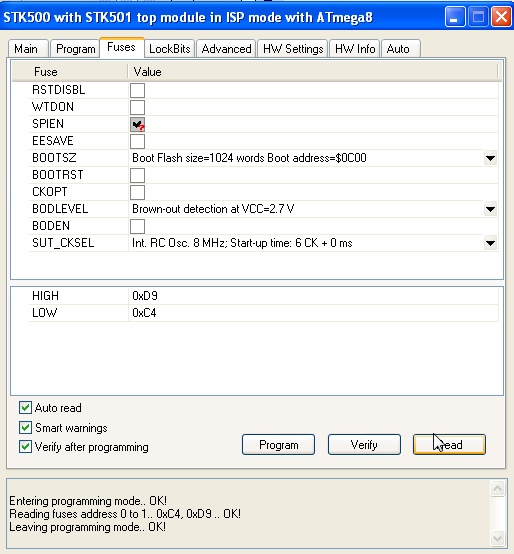

Из соседней ветки картинка

=

Здравствуйте, вопрос по ATTiny13. Как должны быть установлены фьюзы для него, чтобы delay_ms(1000) делала задержку в 1сек?

Всем привет.

Понимаю, что тема избитая, но я уже пару раз реанимировал МК от кривых фьюзов на тактирование...
Хочу затактировать ATmega8 и ATmega128A от 8МГц кварца (не от одного есс-но, два разных устройства). Насколько я понял, у них разницы в этом нет.
Если я правильно думаю, надо CKSEL3..1 выставить в 111, а CKOPT - в 1 (1 - не запрограммировано). Вот так:


А для 16МГц надо запрограммировать CKOPT, так?

Все правильно?

Надежно работает atmega8 с кварцами до 16 МГц при запрогеных
CKOPT SUT0 BODEN (и обычно не доступный для ISP прогера ISPEN)

То есть я вроде все правильно написал? Меня больше интересует для 8 МГц.

А BODEN - это же вроде Brown-out Detector, который при падении напряжения уводит МК в RESET?

Под ISPEN Вы, наверное, имели ввиду SPIEN, который позволяет программить МК с помощью последовательных программаторов?

Спасибо за быстрый ответ.

8 это до 16

Товарищи! Подскажите по калькулятору http://avr.roboforum.ru/calc.html?part=ATmega16
Нужно настроить мегу16 на кварц 16 МГц. Выбрал в калькуляторе частотой последнюю строчку (Ext. Crystal/Resonator High Freq.; Start-up time: 16K CK + 64 ms; [CKSEL=1111 SUT=11]) и залочил чип.
Вопрос в том, каковы границы между low freq, medium freq и high freq по частоте? И что такое к примеру 16К СК?
ЗЫ. И не по теме: http://radiokot.ru/lab/controller/41/ пойдет для лечения фузов меги16?. У меня есть собранный Atmega fusebit doctor, но мой чип он не восстанавливает, хотя тини 2313 восстановил на ура. Спасибо.

Чувствую, что вместо всех единичек получились все нули (галочки не всегда единицы, бывают и нули). Если я прав - камень перешел на внешнее тактирование. Так дайте ему внешнее тактирование, и он разлочится. И впредь будьте внимательнее. Внешнее тактирование можно взять с другого камня с кварцем.

Камнем я называю МК, сорри за жаргон

strelok87 писал(а): что такое к примеру 16К СК?

16 000 тактов

Блин. Я затупил. Шил Atmega16 из cvavr и забыл снять галочку "шить фьюзы", при этом у фьюзов были сняты все галочки. Теперь контроллер программатором "5 проводов" не читается и вообще не находится. Шил с проверкой. Чо теперь?

P.S. Другой экземпляр контроллера прошил со снятой галочкой, нормально находится программатором и читается.

Параллельным прогером его оживить.

CVAVR 3.10 шьет Arduino! т.е. обычную прогу на Си грузит.

Ну я где-то так и предполагал
Целый день сёдня вокруг девайса танцевал, не понимая, почему нифига не работает... Пока не сообразил попробовать "свежий" контроллер
