hudbrog писал(а):А попробовал таки кто-нить пропеллер на практике? Мне вот чета вздумалось себе взять такое чудо на погонять, как раз к последнему проекту )

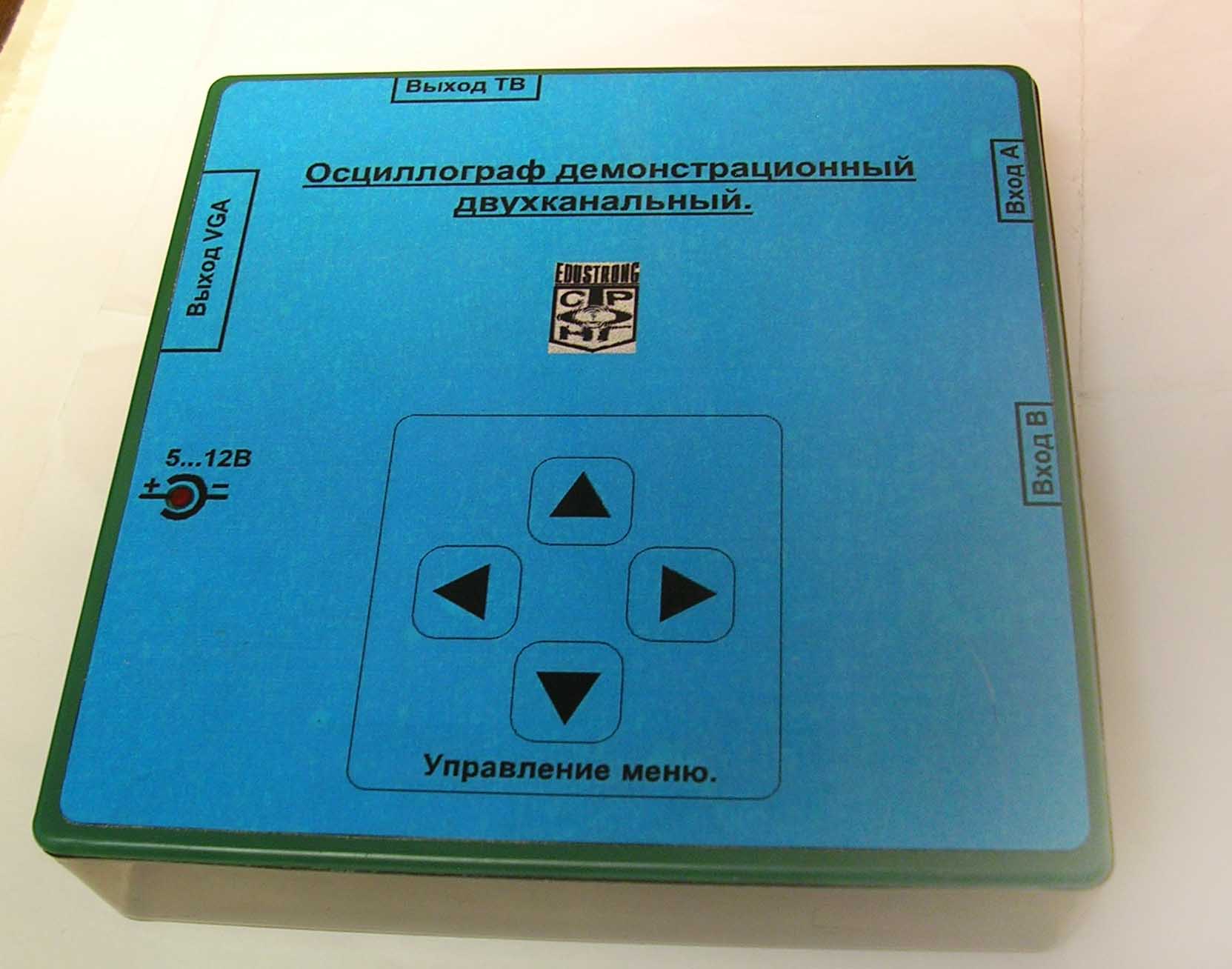

Да проектов полно. Например, в форуме parallax есть ссылки на реальные вещи. Один мой знакомый сделал на заказ проект двухканального осциллографа для учебных целей. Фотки прикладываются.
Кажется, несколько мегагерц. Попробую уточнить у автора. Да, это не "профессиональные аппарат", но и повторить его гораздо проще. Хотя проект коммерческий...
avr123.nm.ru писал(а):А модель Propeller P8X32A от Parallax в PROTEUS должна быть.
Для EAGLE библиотечка тоже есть, можно взять со sparkfun.com.

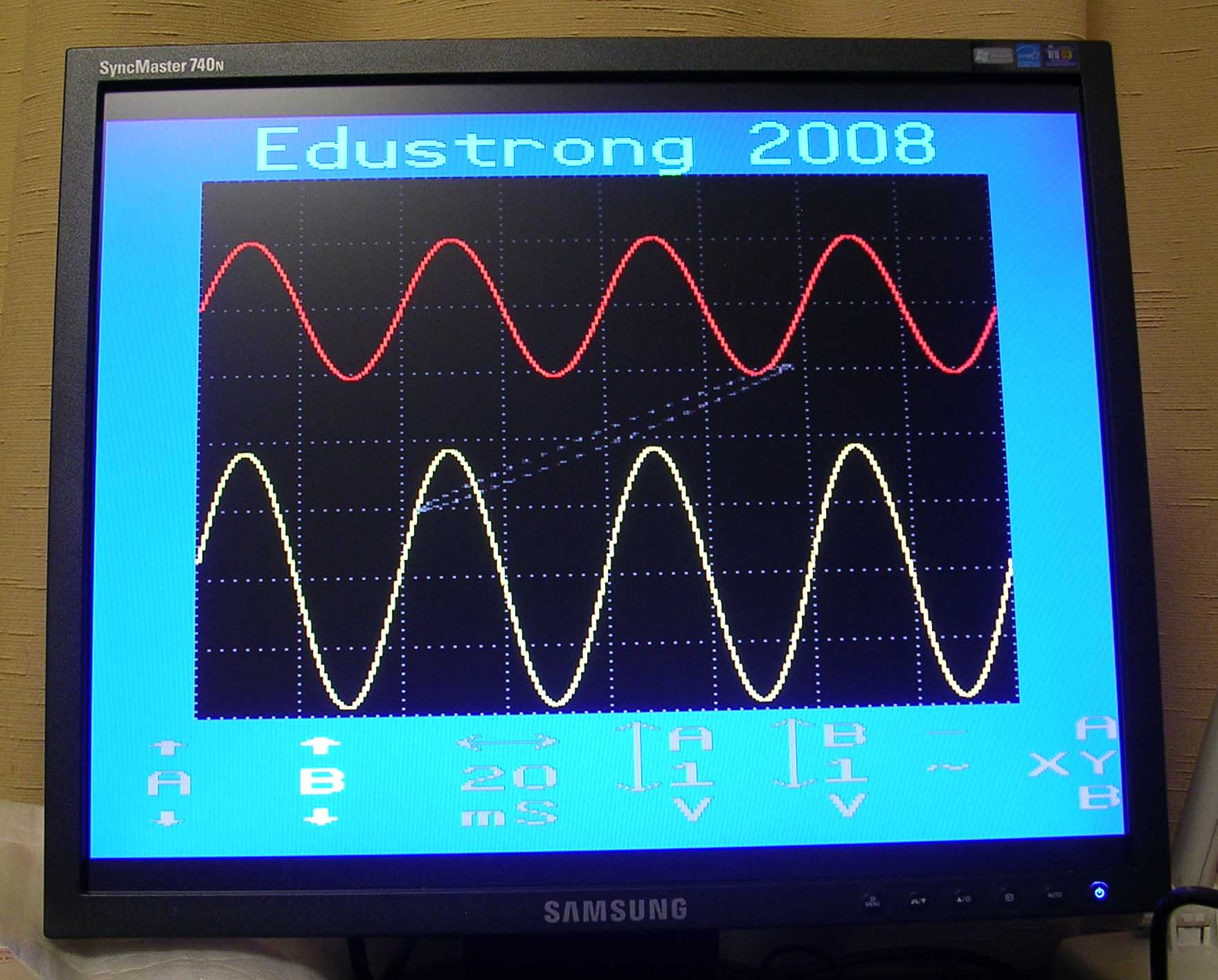

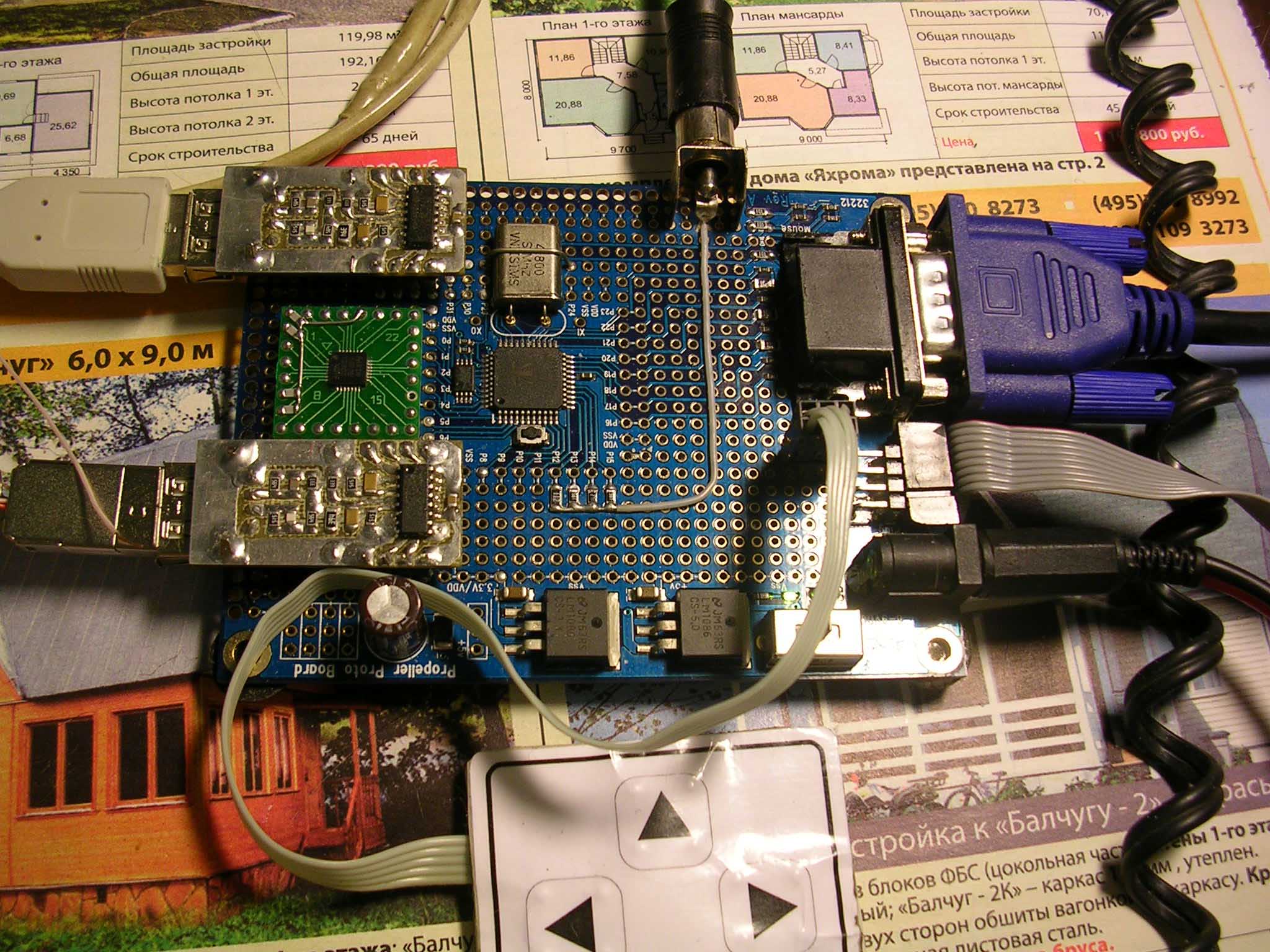

Вот параметры осциллографа на Propeller P8X32A: Два канала на основе 8-разрядного АЦП со скоростью выборок 3,2MSPS в каждом (было сделано для удобства, можно до 5MSPS, если поправить прошивку) 12 диапазонов по X-шкале: 10мкс/дел, 20мкс/дел, 50мкс/дел, 100мкс/дел, 200мкс/дел, 500мкс/дел, 1мс/дел, 2мс/дел, 5мс/дел, 10мс/дел, 20мс/дел и 50мс/дел. 7 диапазонов по Y-шкале: 10В/дел (с делителем 1/10), 1В/дел, 500мВ/дел, 200мВ/дел, 100мВ/дел, 50мВ/дел и 20мВ/дел. АЦП -> двухканальный MAX1191ETI, канальные усилители -> МСР6S26-I/SL, процессор P8X32A-Q44, кварц на 5МГц, внешняя EEPROM, стабилизаторы... Выход VGA на монитор и видеовыход на телевизор. Управление 4-мя кнопками. Питание от внешнего блока питания.
P.S. На самом деле. ничего не мешает скрестить Propeller с ADC1173 (National Semi) на 15MSPS -> И даже с более скоростными АЦП до 100MSPS, например ADC08100 ->
