**Myp** » 11 июн 2007, 14:59

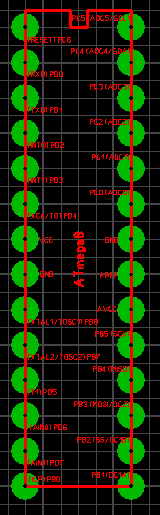

вот щас сделал модельку для спринтлайаута 8)
мега 8 с подписаными ножками
просто взял и подписал красным цветом всё что может быть выведено на каждую ногу
имхо оч удобно
можно не смотреть в даташит и по памяти не вспоминать
а сразу вести дорожки к тем ногам которые надо

**The_Kurs** » 11 июн 2007, 15:09

Хм полезная штучка !!!
А как ты граници микросхемы рисовал ??? Контактные площадки просто а вот что то граници никак найти не мог!

**Myp** » 11 июн 2007, 15:22

а нуно выбрать слой S1 и рисовать также как обычные дорожки

**The_Kurs** » 11 июн 2007, 15:24

Спасибо попробую )))
